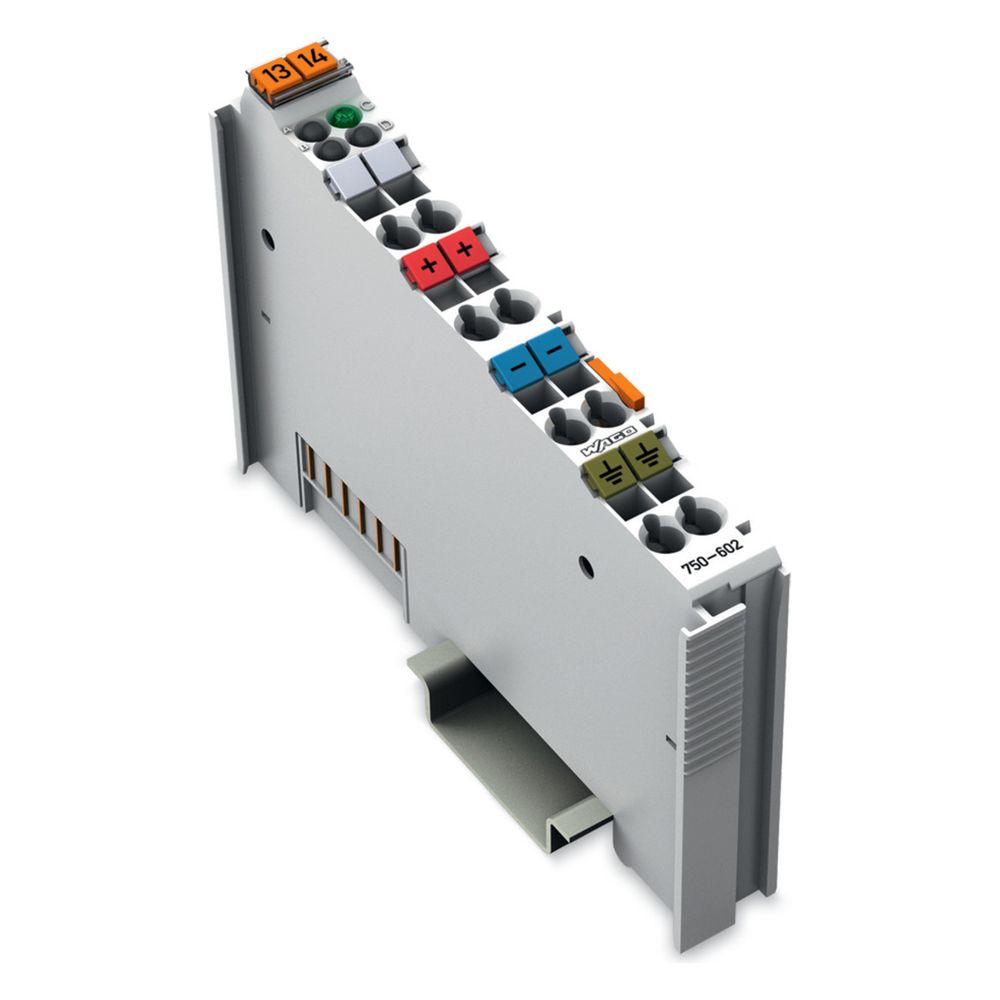

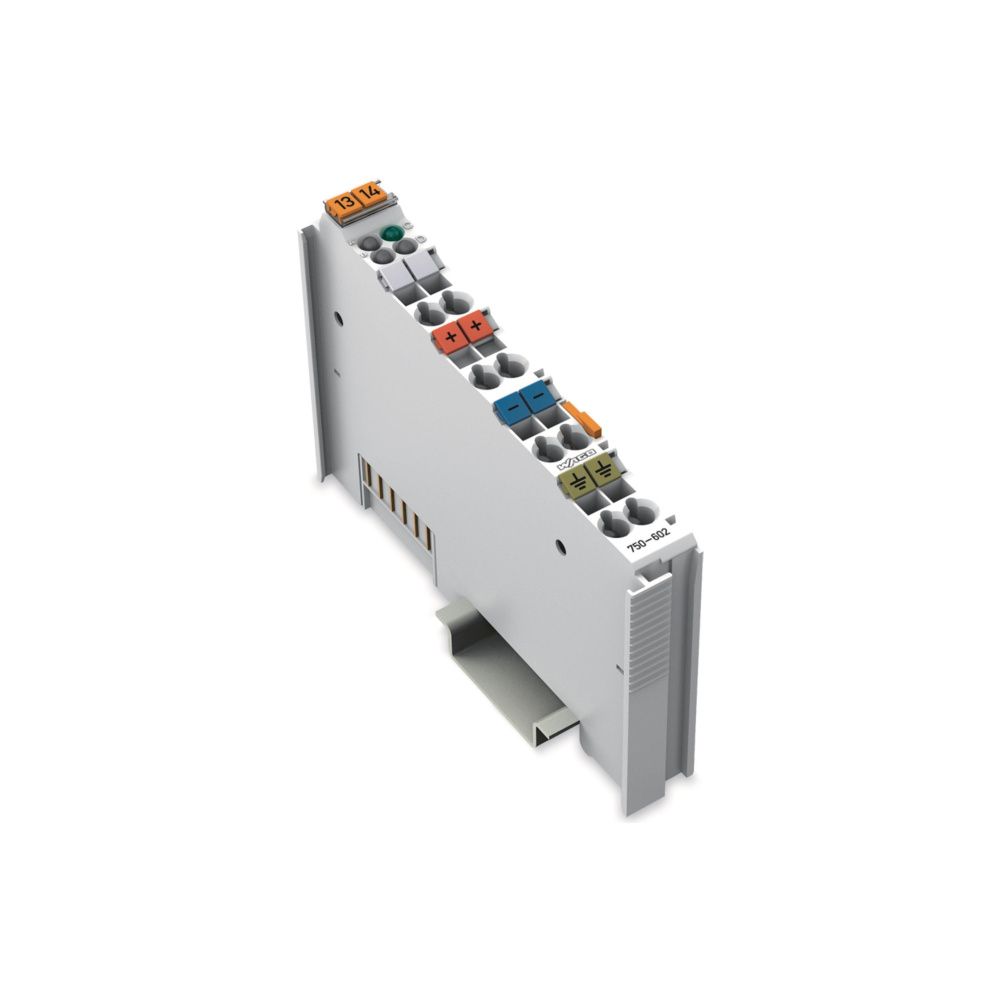

Wago Potentialeinspeisung 750-602, 24V DC, 12x100x69,8mm, Polycarbonat/Polyamid 6.6, lichtgrau

Die Potentialeinspeisung 750-602 von Wago dient der Versorgung von Busklemmen mit dem erforderlichen Potenzial innerhalb des I/O-Systems. Das Modul ist für eine Versorgungsspannung von 24 V DC ausgelegt und bietet eine Stromtragfähigkeit der Leistungskontakte von 10 A. Dank der kompakten Bauweise und der Montage auf Tragschienen eignet sich die Komponente für dezentrale Automatisierungslösungen.

Funktion und Anschluss

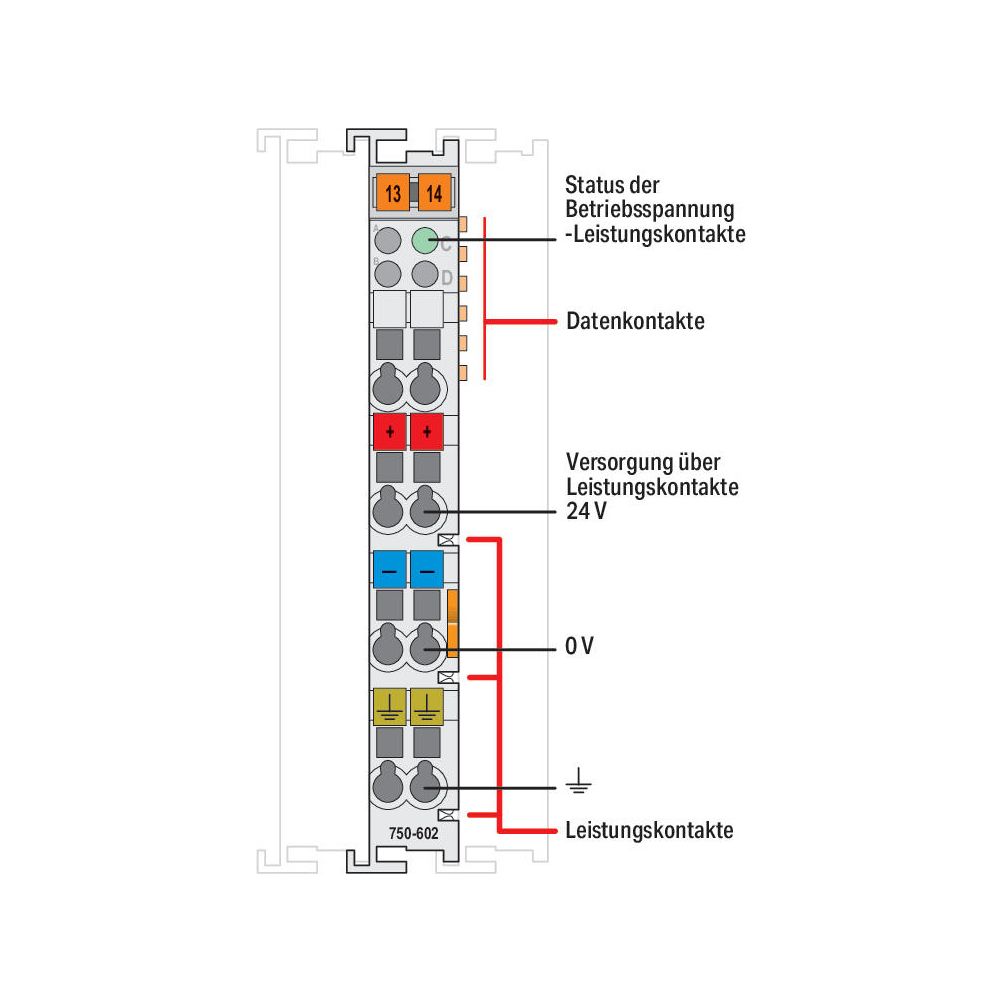

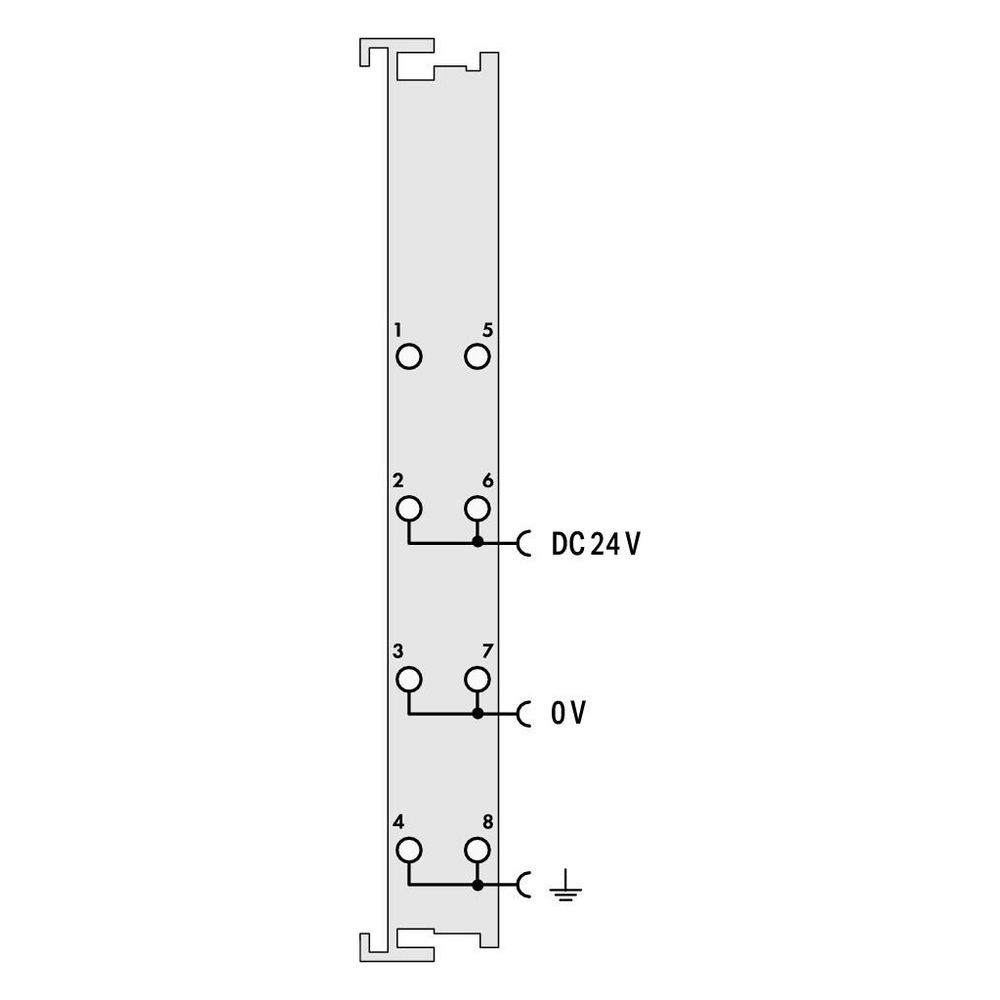

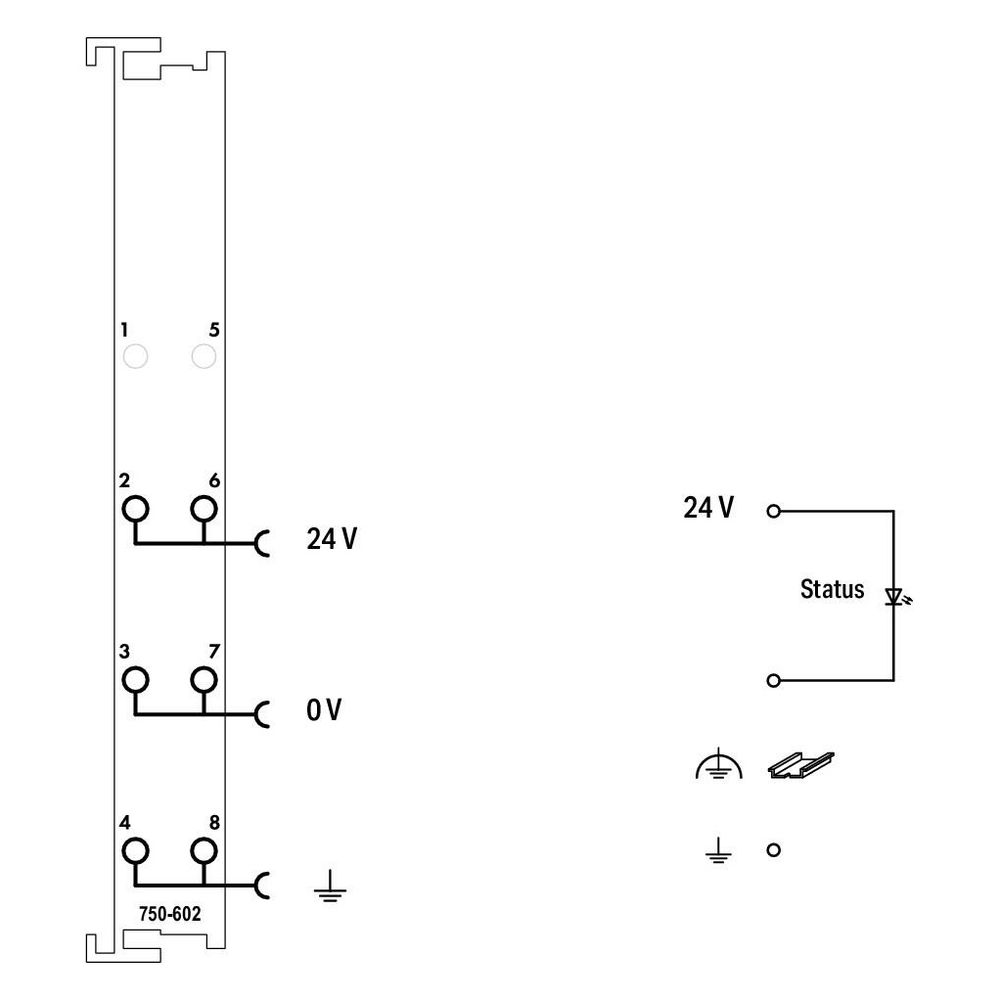

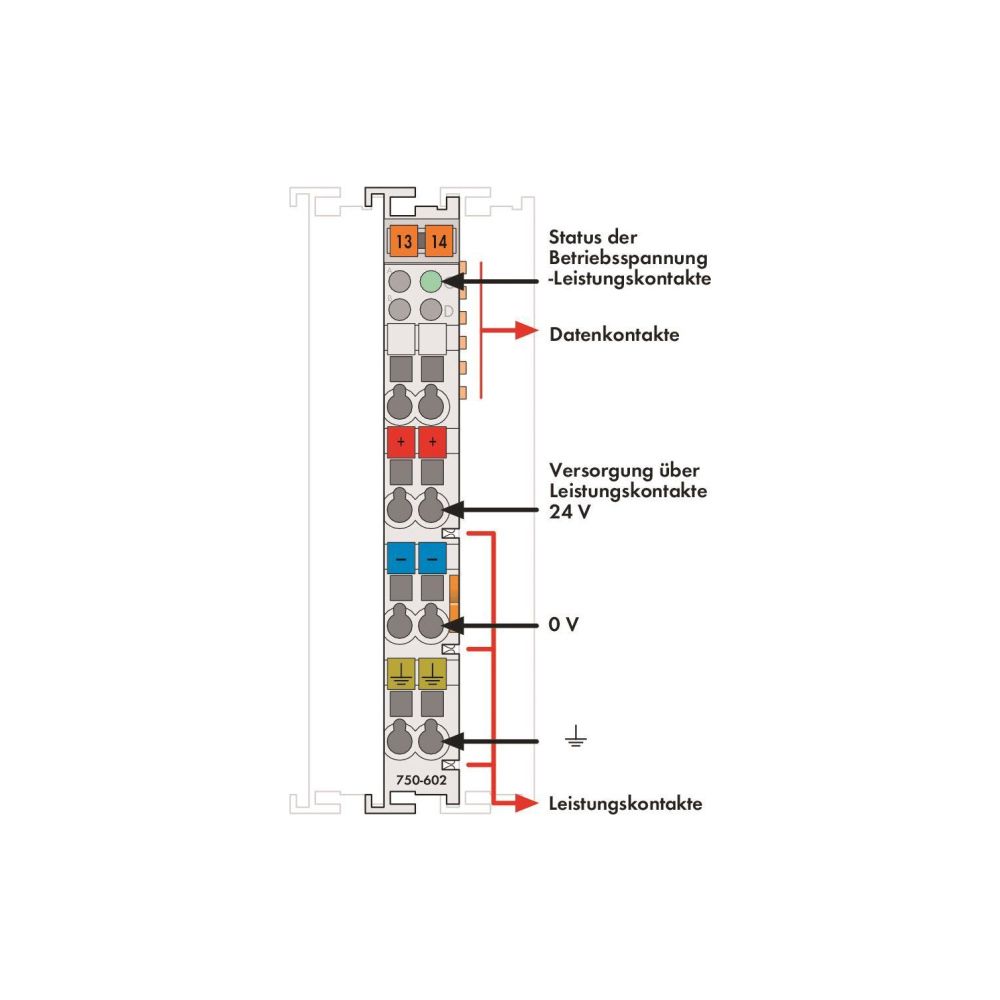

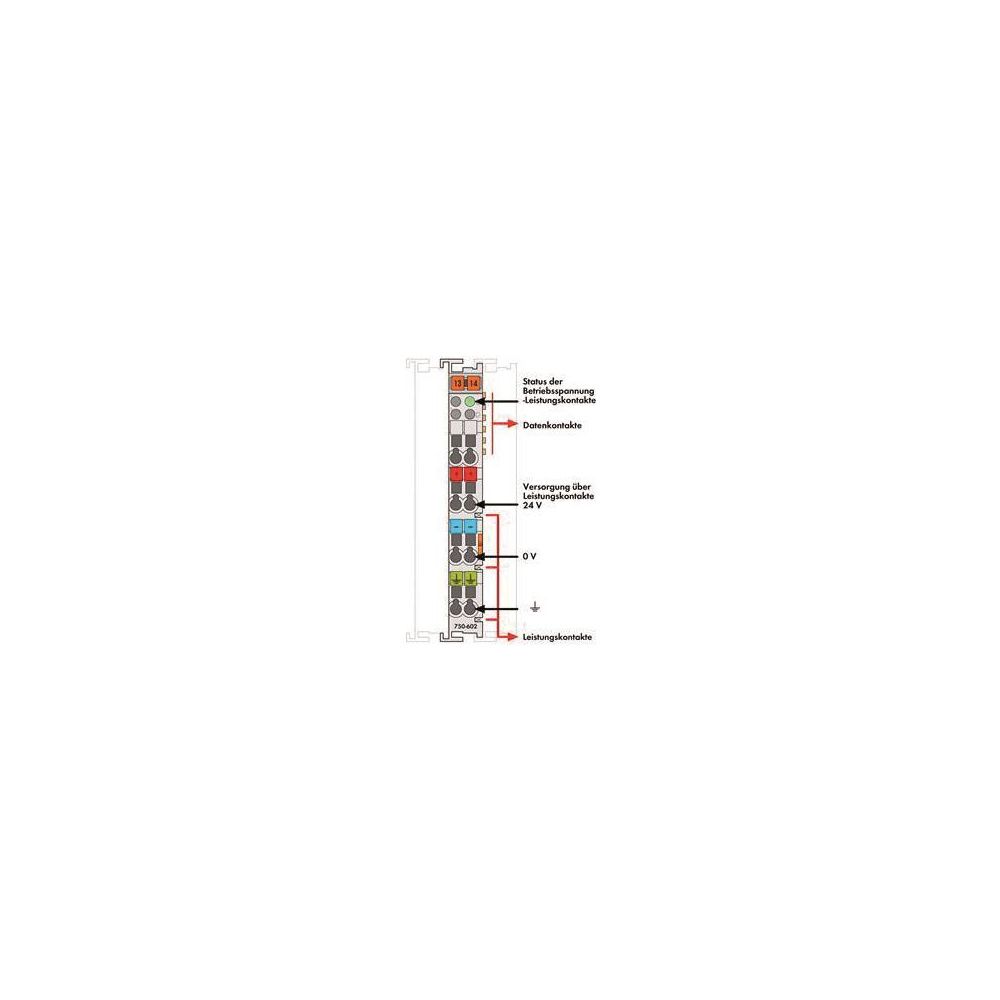

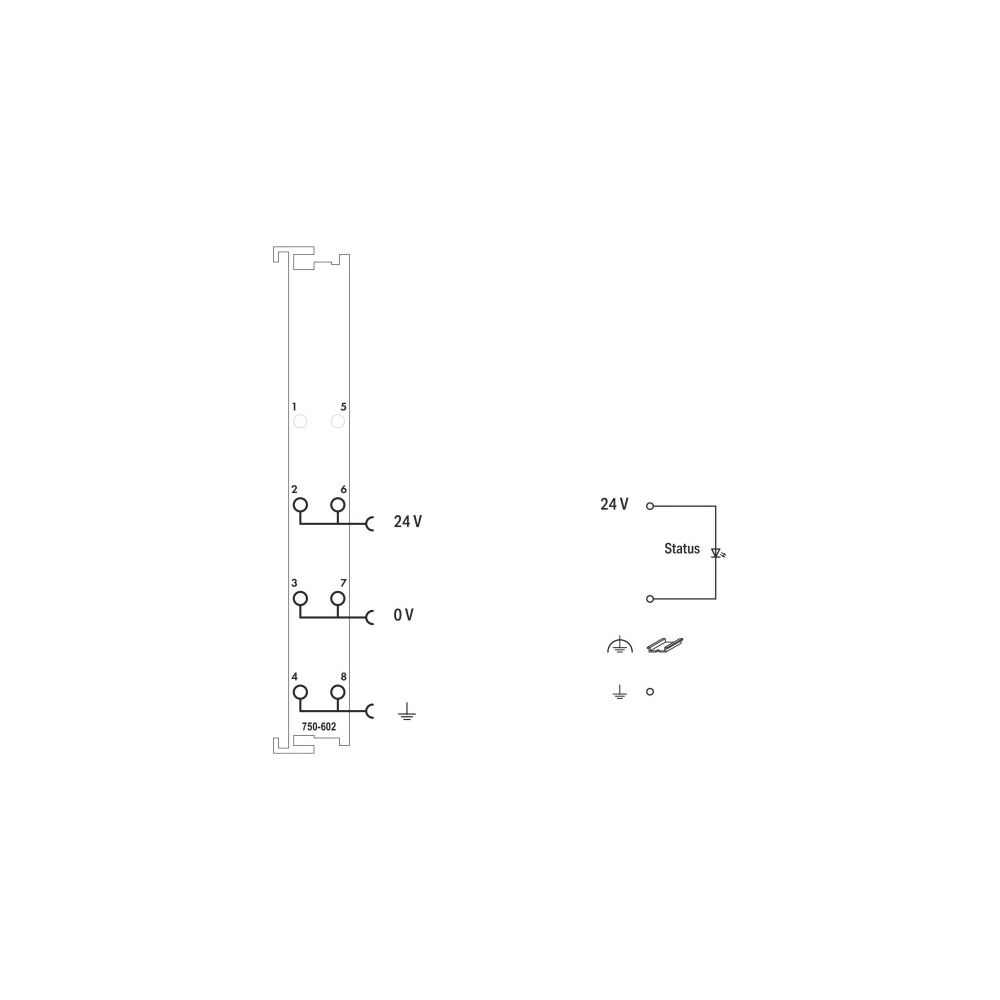

Das Modul fungiert als Einspeiseklemme zur Bereitstellung der Feldversorgung. Der Anschluss erfolgt über die Federzugtechnik, die eine sichere Kontaktierung von Kupferleitern mit einem Querschnitt von 0,08 bis 2,5 mm² ermöglicht. Eine grüne LED zeigt den Status der Betriebsspannung direkt am Gerät an. Bei der Systemkonfiguration ist darauf zu achten, dass der maximale Summenstrom von 10 A nicht überschritten wird; andernfalls ist eine zusätzliche Einspeiseklemme vorzusehen.

Robuste Bauweise

Das Gehäuse besteht aus Polycarbonat und Polyamid 6.6 in der Farbe Lichtgrau. Mit der Schutzart IP20 ist das Modul für den Einsatz in geschützten Umgebungen konzipiert. Zudem erfüllt die Komponente Anforderungen für den Einsatz in explosionsgefährdeten Bereichen gemäß ATEX-Kategorie 3 G und 3 D. Die Montage erfolgt auf einer 35 mm Tragschiene, was eine effiziente Installation im Schaltschrank unterstützt.

Die Potentialeinspeisung stellt eine essenzielle Systemkomponente für den flexiblen Aufbau modularer Automatisierungsknoten dar. Durch die Kombination aus Federzuganschlusstechnik und einer Strombelastbarkeit von 10 A bei 24 V DC unterstützt das Modul eine effiziente Energieverteilung innerhalb des Wago I/O-Systems. Die einfache Tragschienenmontage und die klare Statusanzeige über die integrierte LED erleichtern die Inbetriebnahme und Wartung in industriellen Umgebungen.

Technische Daten

• Versorgungsspannung: 24 V DC
• Stromtragfähigkeit: 10 A
• Anschlusstechnik: Federzuganschluss
• Leiterquerschnitt: 0,08 … 2,5 mm²
• Schutzart: IP20
• Montageart: Tragschiene 35
• Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69,8 mm
