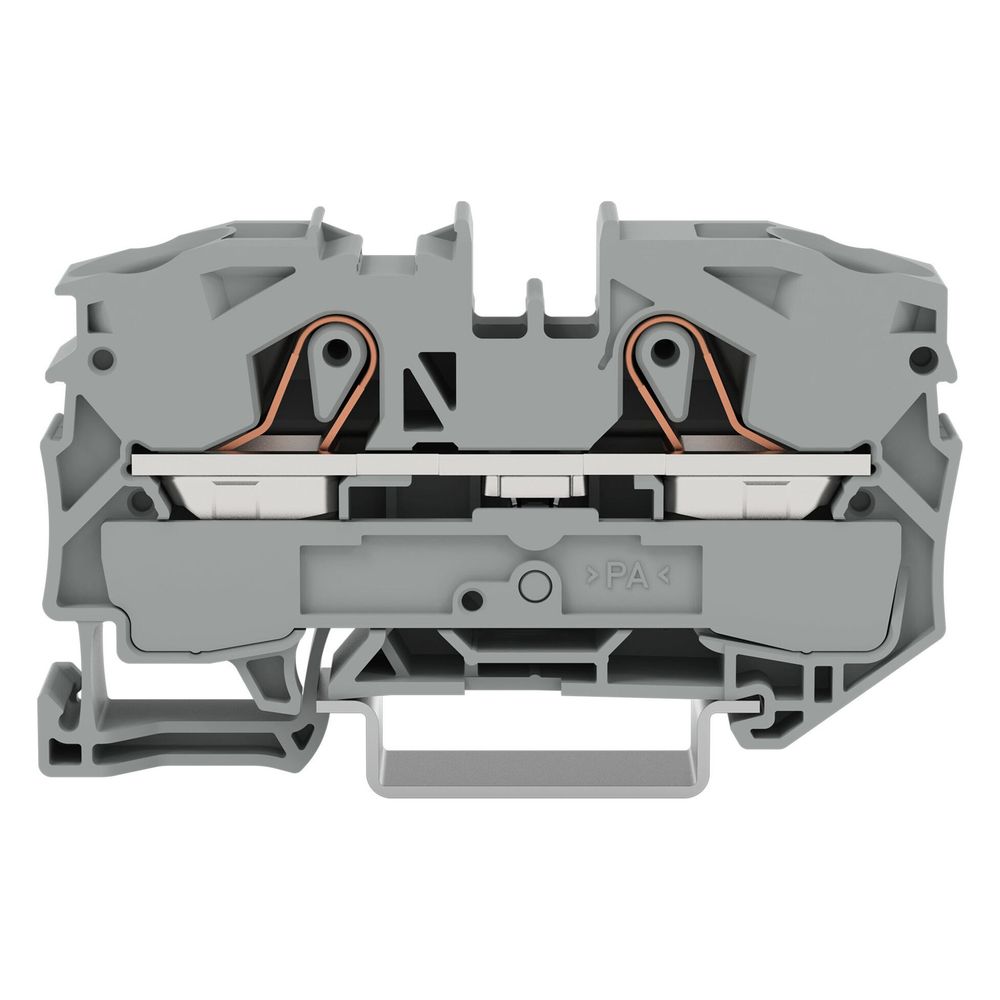

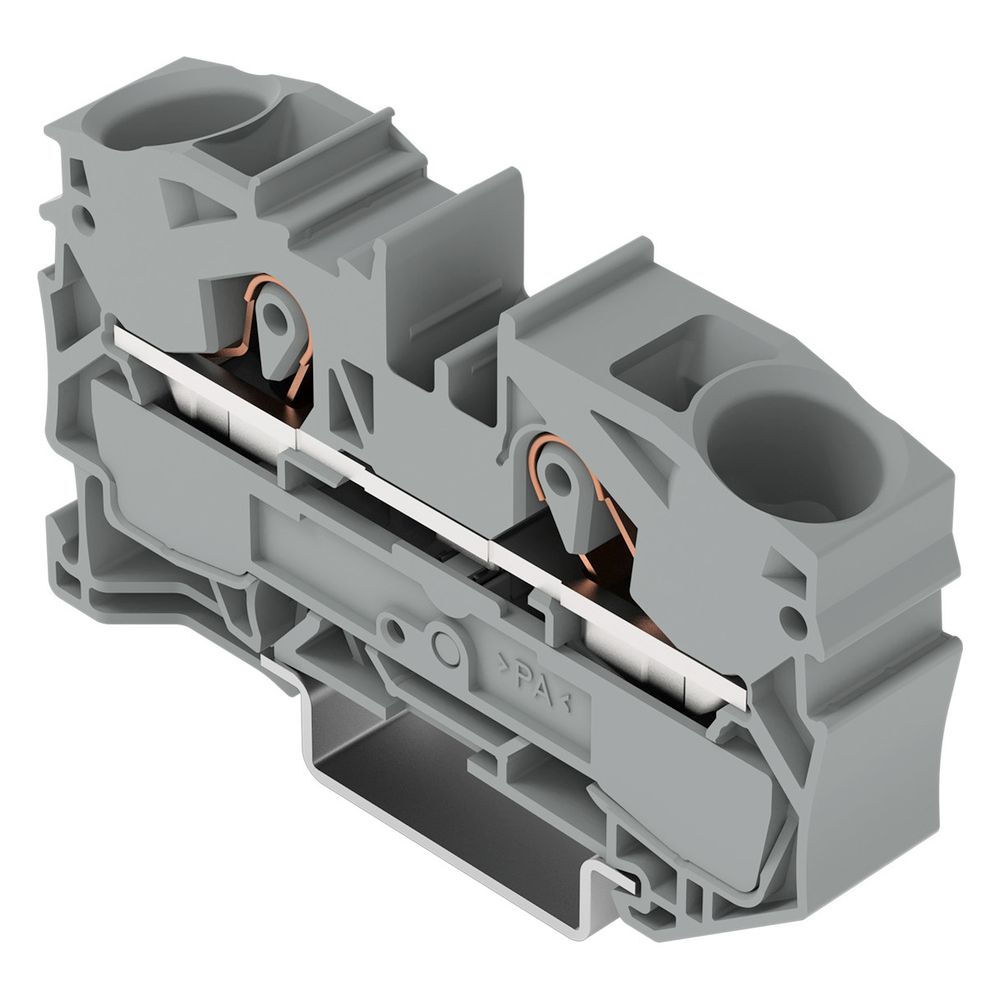

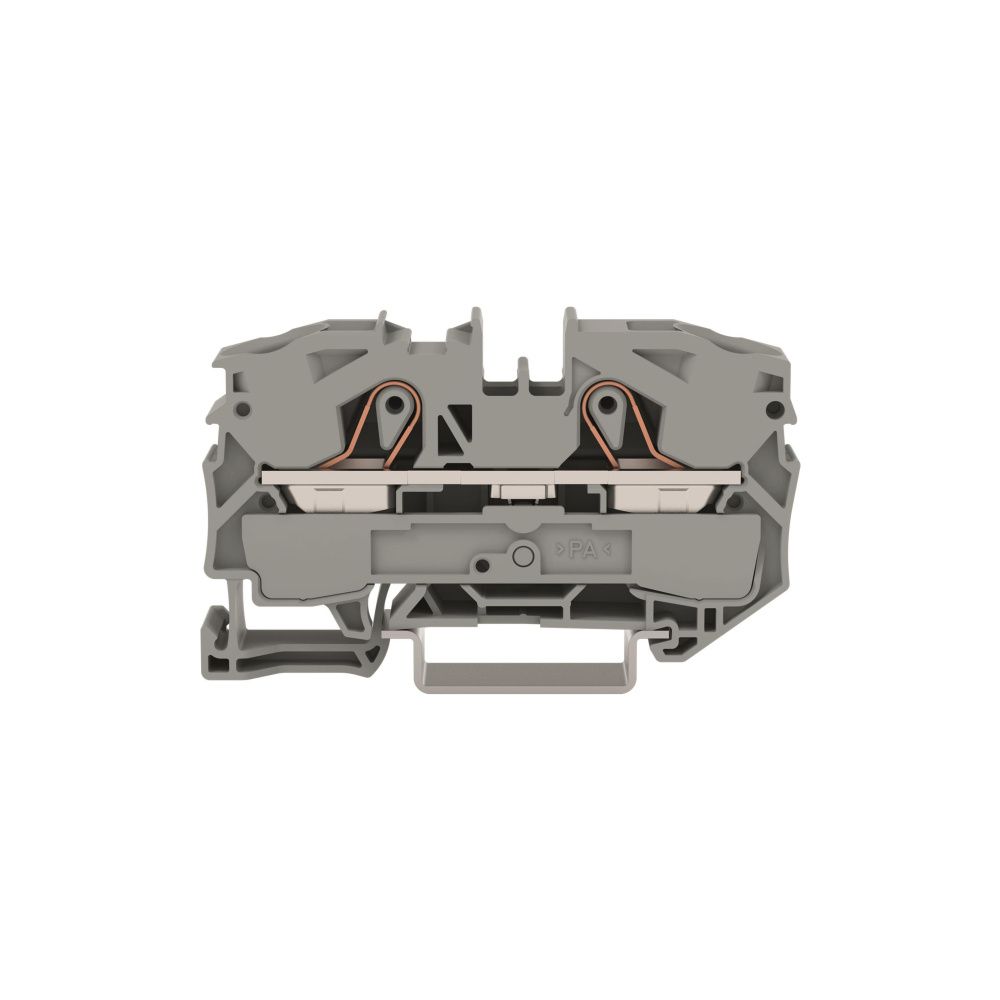

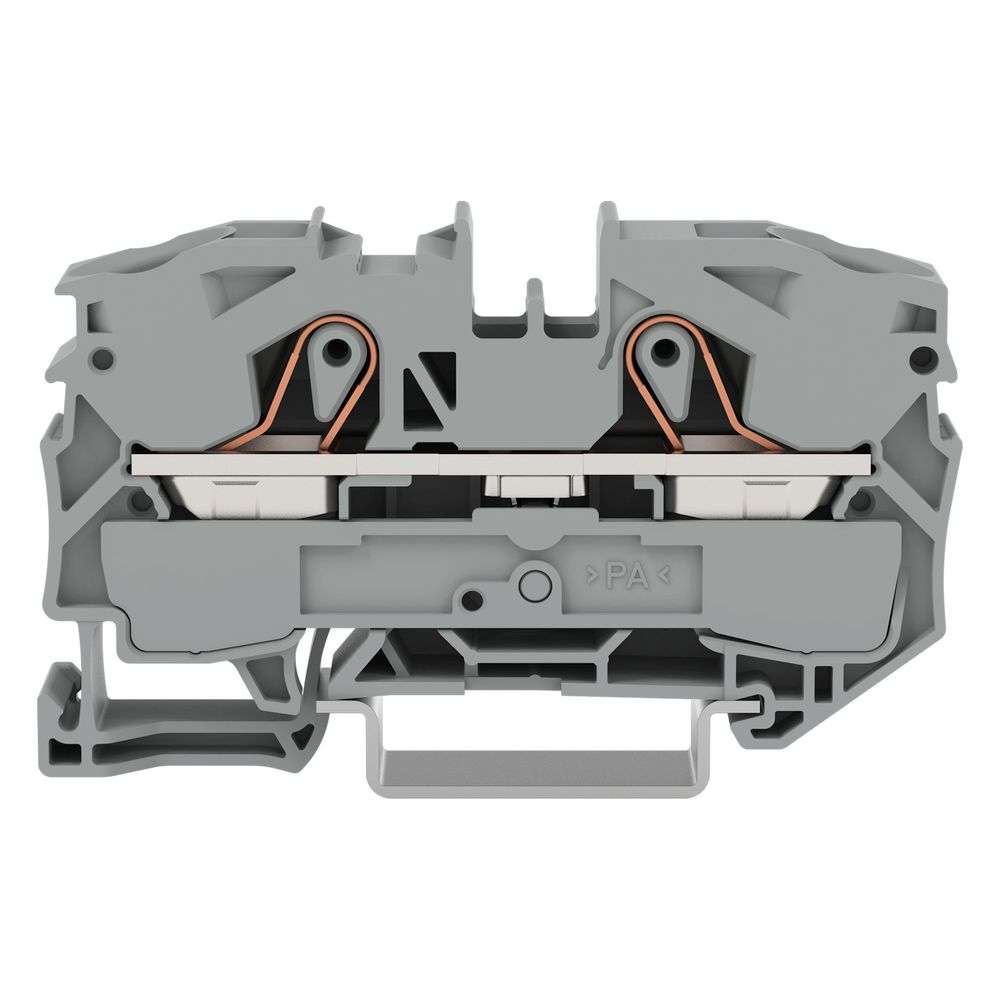

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2016-1201, 16mm2, grau

Die 2-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in Industrie- und Gebäudeanwendungen. Dank der Federzuganschlusstechnik lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt stecken, was die Verdrahtung beschleunigt. Das Bauteil ist für eine Bemessungsspannung von 800 V ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.

Anschlusstechnik und Flexibilität

Die Klemme nutzt die Push-in CAGE CLAMP Technologie, die eine werkzeuglose Montage für eindrähtige Leiter sowie feindrähtige Leiter mit Aderendhülse erlaubt. Für andere Leiterarten steht ein Betätigungswerkzeug zur Verfügung. Mit einem anschließbaren Leiterquerschnitt von bis zu 16 mm² (feindrähtig ohne Aderendhülse bis 25 mm²) bietet das System hohe Flexibilität bei der Leitungsführung. Die Montage erfolgt auf einer Hutschiene TH35.

Sicherheit und Materialqualität

Das Gehäuse besteht aus thermoplastischem Polyamid, das die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 erfüllt. Mit einer Betriebstemperatur von bis zu 105 °C ist die Klemme für anspruchsvolle Umgebungen geeignet. Die Struktur mit einer Etage und zwei Klemmstellen sorgt für Übersichtlichkeit, wobei eine Abschlussplatte für den ordnungsgemäßen Abschluss erforderlich ist.

Die Durchgangsklemme überzeugt durch ihre hohe Stromtragfähigkeit von 76 A und ihre kompakte Bauweise mit einer Breite von 12 mm. Sie stellt eine zuverlässige Lösung für die klassische Durchgangsverdrahtung dar und ermöglicht durch die robuste Materialwahl und die Ex e Zulassung einen sicheren Betrieb in verschiedensten elektrischen Installationen.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 76 A
• Leiterquerschnitt: 0,5 - 16 mm²
• Anschlussart: Federzuganschluss
• Montageart: Hutschiene TH35
• Breite: 12 mm

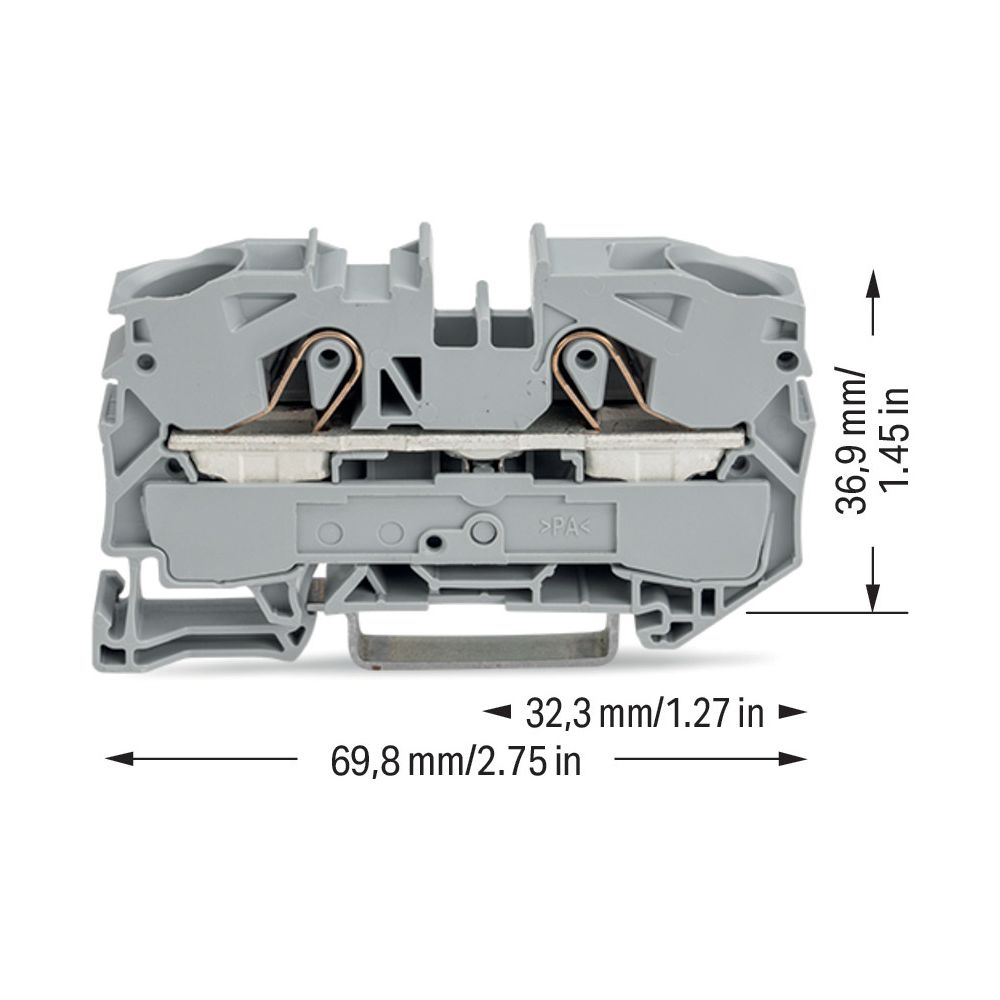

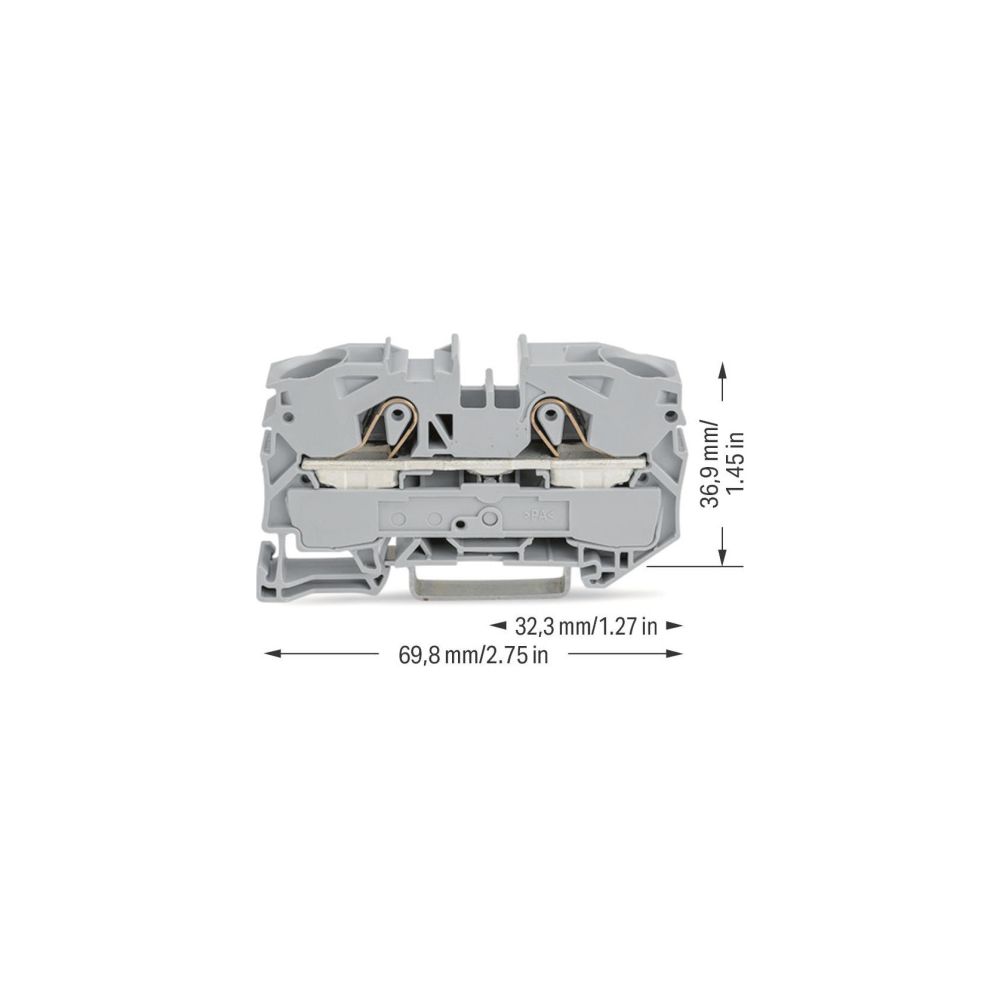

• Höhe: 69,8 mm
• Tiefe: 36,9 mm
• Betriebstemperatur: 105 °C
• Explosionsschutz: Ex e
