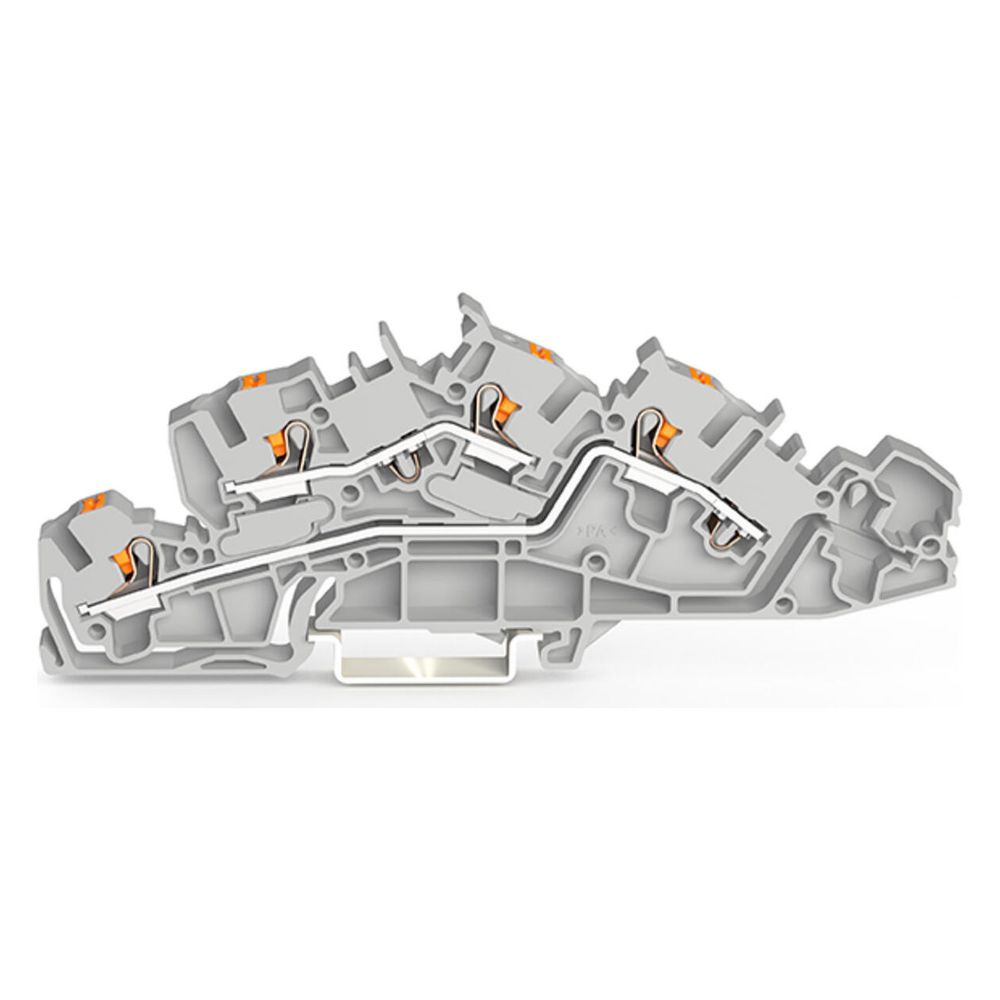

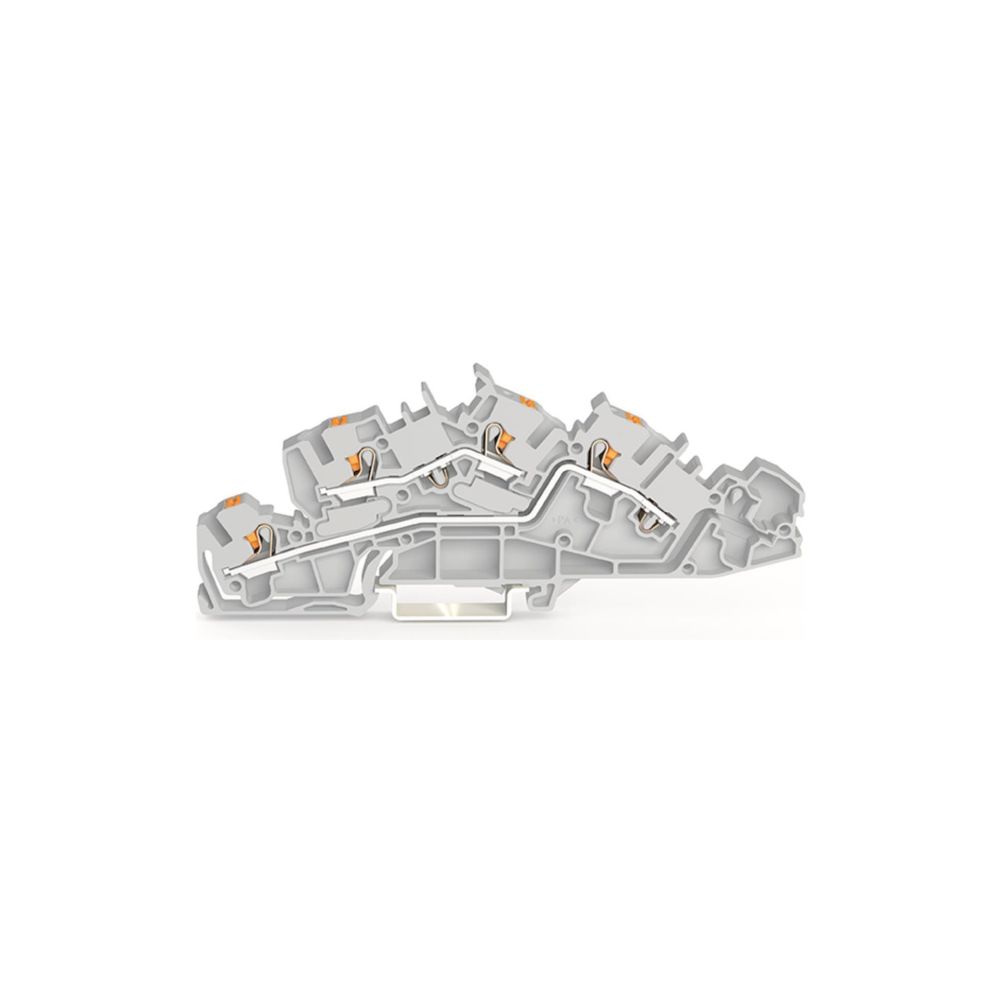

Wago Installationsetagenklemme 2205-7642, 400V 40A, Grau

Die Installationsetagenklemme der Serie 2205 von WAGO ermöglicht eine effiziente und sichere Leitungsführung in der Elektroinstallation. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, unterstützt das Bauteil den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Mit drei Ebenen und einer Baubreite von 6,2 mm eignet sich die Klemme für platzsparende Anwendungen auf der 35 mm Tragschiene.

Anschlusstechnik und Flexibilität

Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis 6 mm² ausgelegt, wobei die Eignung von der jeweiligen Leiterart abhängt. Für eine zuverlässige Kontaktierung ist eine Abisolierlänge von 11 bis 13 mm erforderlich. Die Federzuganschlüsse gewährleisten eine sichere Verbindung, während das Gehäuse aus robustem Thermoplast gefertigt ist und die Brennbarkeitsklasse V0 nach UL94 erfüllt. Die Potentialkennzeichnung L/L sowie die Beschriftungsebene erleichtern die übersichtliche Verdrahtung.

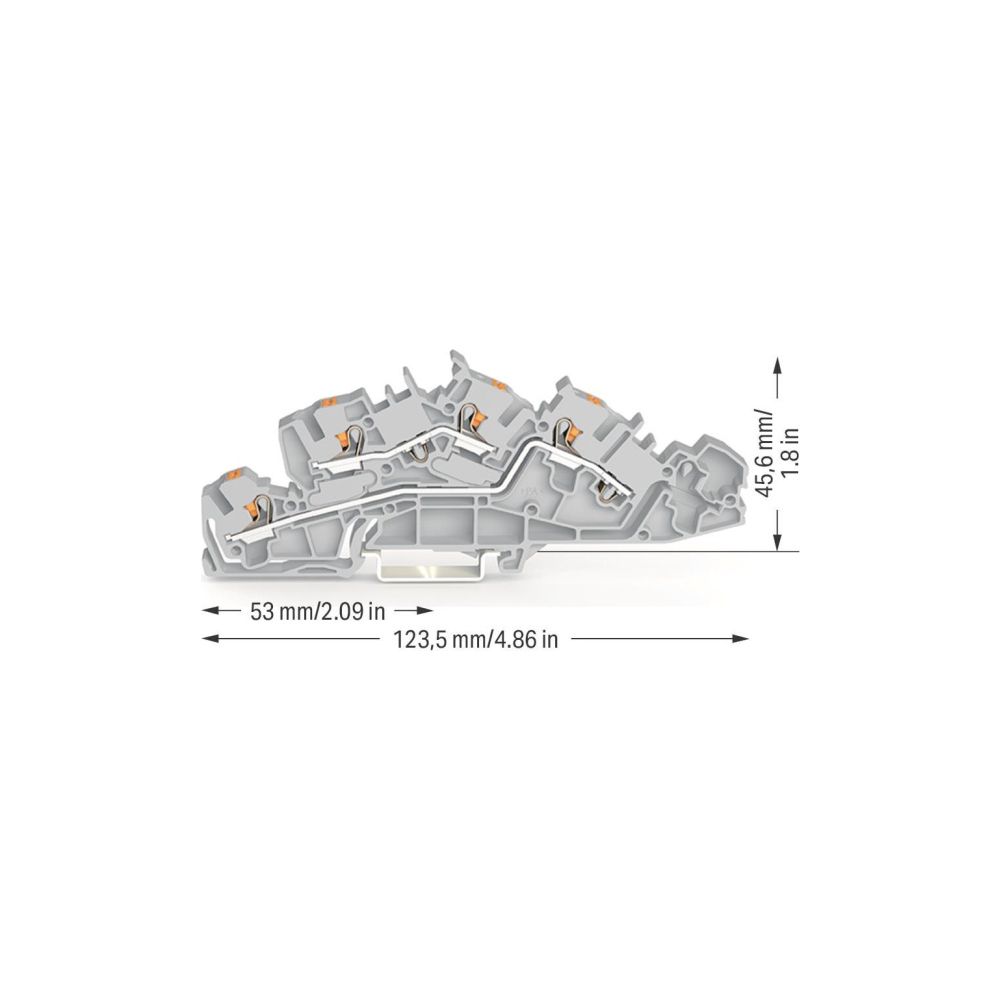

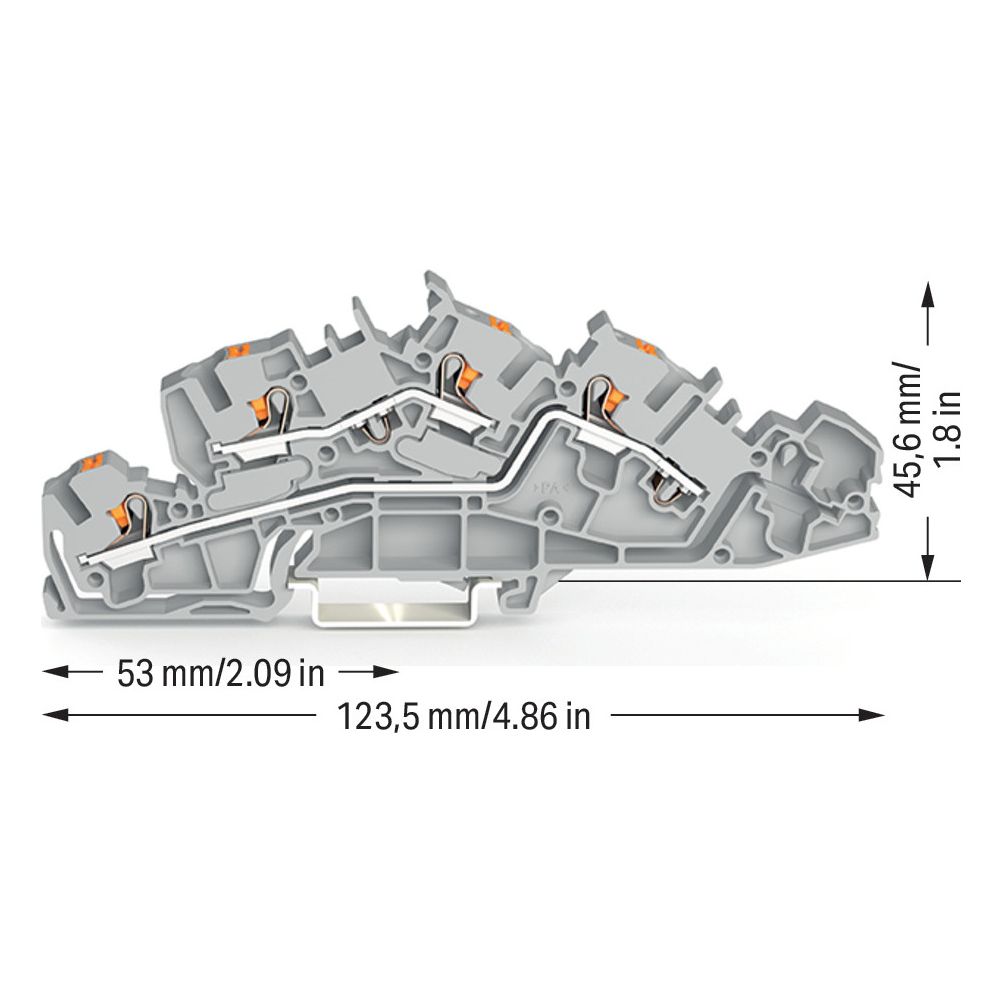

Die Installationsetagenklemme überzeugt durch ihre Funktionalität bei einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 40 A. Durch die Push-in CAGE CLAMP Technologie wird eine schnelle Montage ermöglicht, die sowohl für starre als auch für feindrähtige Leiter geeignet ist. Die kompakte Bauweise mit einer Höhe von 123,5 mm und einer Tiefe von 45,6 mm sorgt für eine optimale Platzausnutzung bei hoher elektrischer Belastbarkeit.

Technische Daten

• Bemessungsspannung: 400 V
• Bemessungsstrom: 40 A
• Anschlussart: Federzuganschluss
• Anzahl der Ebenen: 3
• Leiterquerschnitt eindrähtig: 1 - 6 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 4 mm²
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 6 mm²
• Montageart: Hutschiene TH35
• Breite: 6,2 mm
• Betriebstemperatur: -35 - 85 °C
