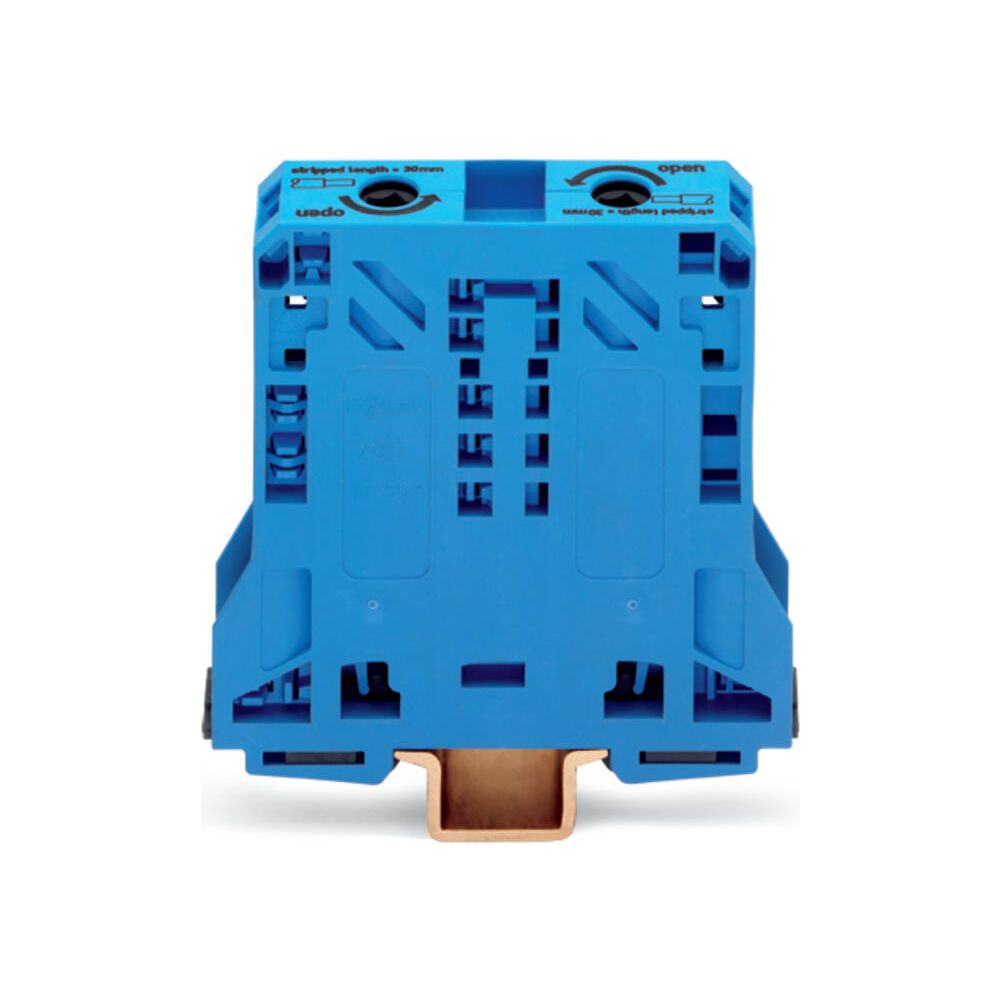

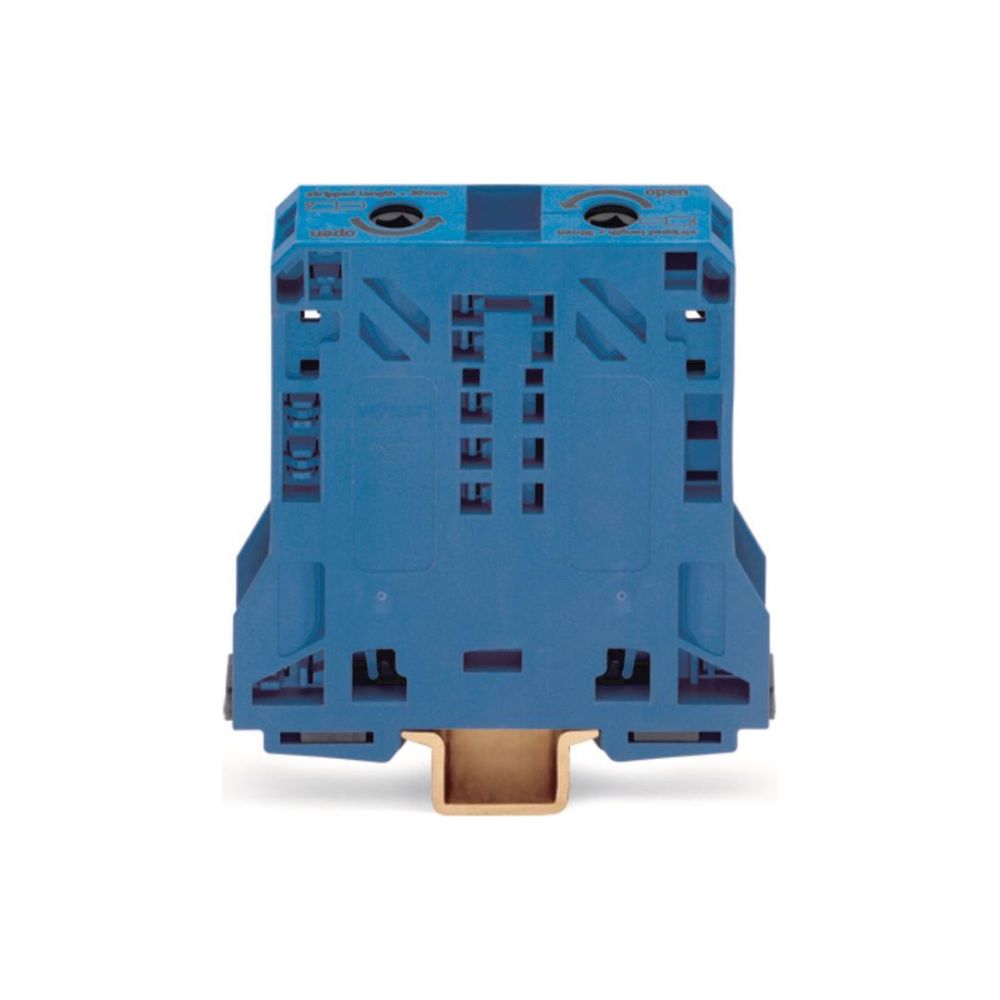

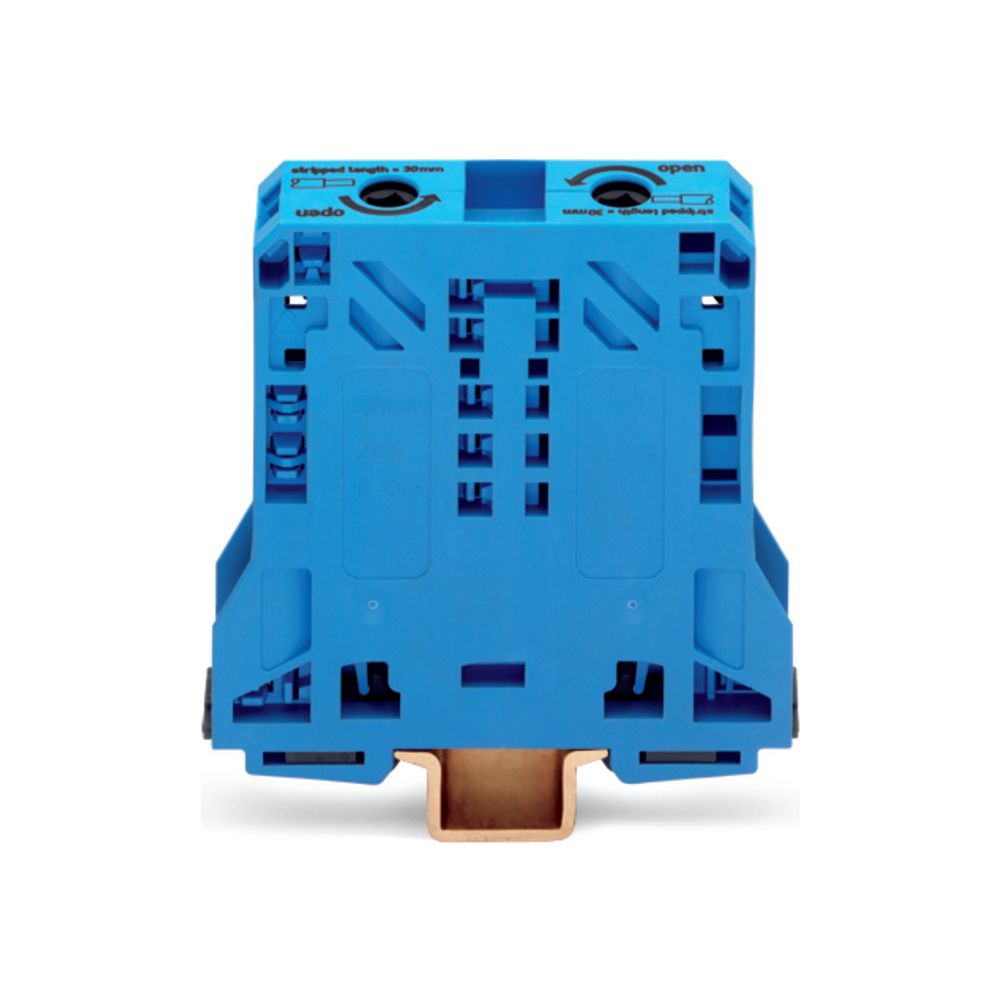

Wago 2-Leiter-Durchgangsklemme 285 285-154, 10-50mm2, Thermoplast, blau

Die 2-Leiter-Durchgangsklemme der Serie 285 ermöglicht einen sicheren Anschluss von Leitern mit großen Querschnitten. Dank der Federzuganschluss-Technologie eignet sich das Bauteil für den wartungsfreien Einsatz in elektrischen Installationen. Die Montage erfolgt auf einer 35 x 15 mm Tragschiene.

Zuverlässige Anschlusstechnik

Die Federzuganschluss-Technologie sorgt für eine vibrationssichere Verbindung. Die Klemmstelle lässt sich im geöffneten Zustand arretieren, was die Handhabung bei der Installation erleichtert. Eine Vorbehandlung der Leiter, wie das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Klemme ist für Leiterquerschnitte von 10 mm² bis 50 mm² ausgelegt, wobei feindrähtige Leiter ohne Aderendhülse bis 70 mm² aufgenommen werden können.

Robuste Bauweise

Die aus Thermoplast gefertigte Klemme ist für eine Bemessungsspannung von 1000 V und einen Bemessungsstrom von 150 A ausgelegt. Mit einer Breite von 20 mm fügt sie sich in Schaltschrankkonfigurationen ein. Das Material zeichnet sich durch eine thermische Beständigkeit bis 105 °C aus und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94.

Die Durchgangsklemme überzeugt durch einfache Handhabung und hohe elektrische Belastbarkeit. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 150 A ist sie für industrielle Anwendungen geeignet, bei denen große Leiterquerschnitte sicher kontaktiert werden müssen. Die wartungsfreie Federzugtechnik ermöglicht eine dauerhafte Verbindung ohne den Einsatz eines Drehmomentschlüssels.

Technische Daten

• Bemessungsspannung: 1000 V
• Bemessungsstrom: 150 A
• Leiterquerschnitt eindrähtig: 10 - 50 mm²
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 10 - 70 mm²
• Anschlussart: Federzuganschluss
• Breite: 20 mm
• Höhe: 94 mm
• Tiefe: 87 mm
• Betriebstemperatur: 105 °C
• Montageart: Tragschiene 35 x 15
