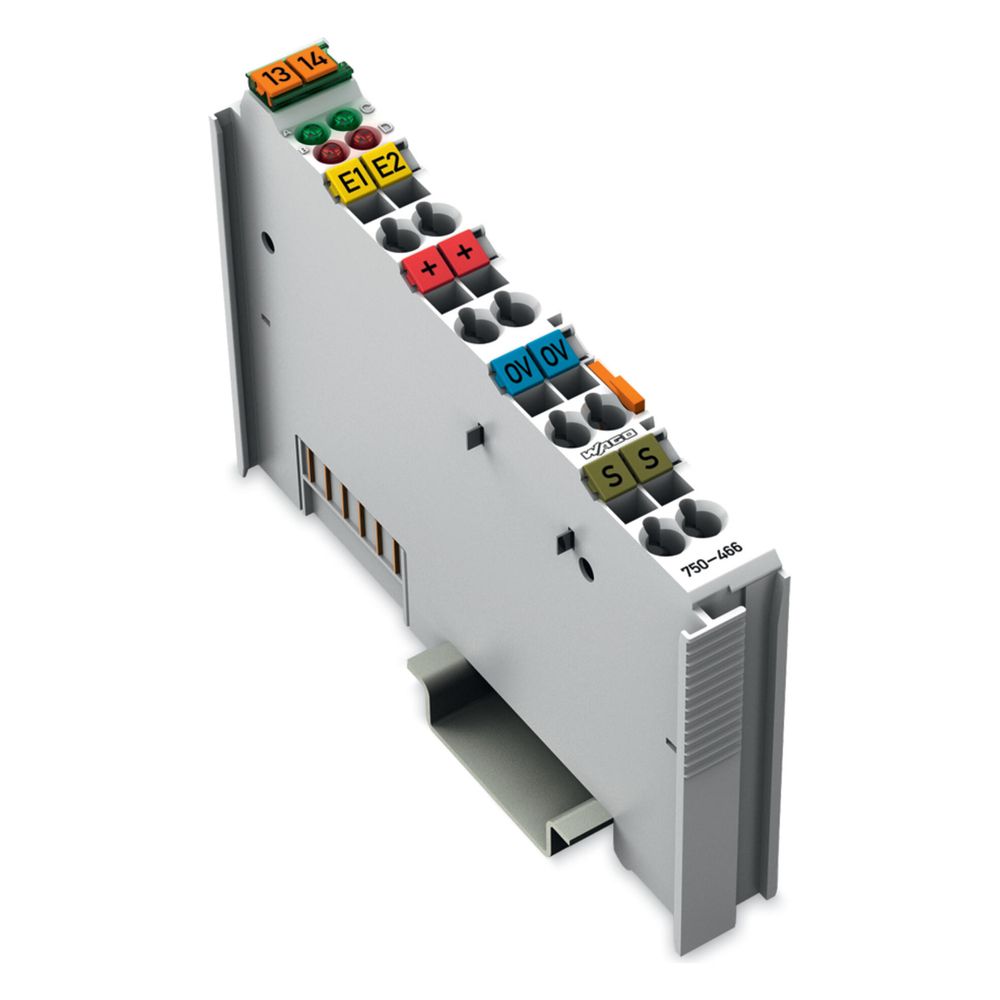

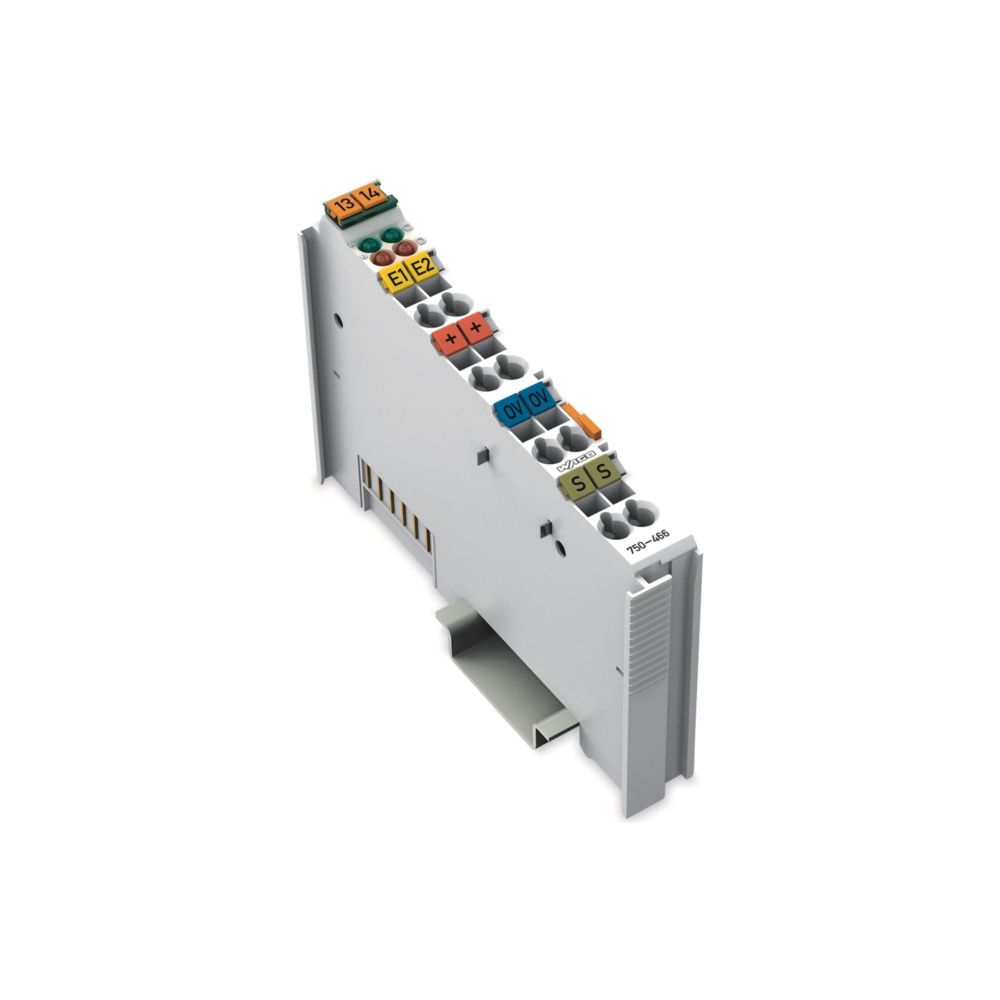

Wago Analogeingangsmodul 750-466, 2-Kanal, 12 Bit, Polycarbonat/Polyamid 6.6, lichtgrau

Das Analogeingangsmodul 750-466 von Wago dient der Erfassung analoger Stromsignale im Bereich von 4 bis 20 mA. Es verfügt über zwei Kanäle mit einer Auflösung von 12 Bit und ist für den Einsatz in dezentralen Automatisierungssystemen konzipiert. Die Montage erfolgt auf einer 35 mm Tragschiene.

Funktionsweise und Anschluss

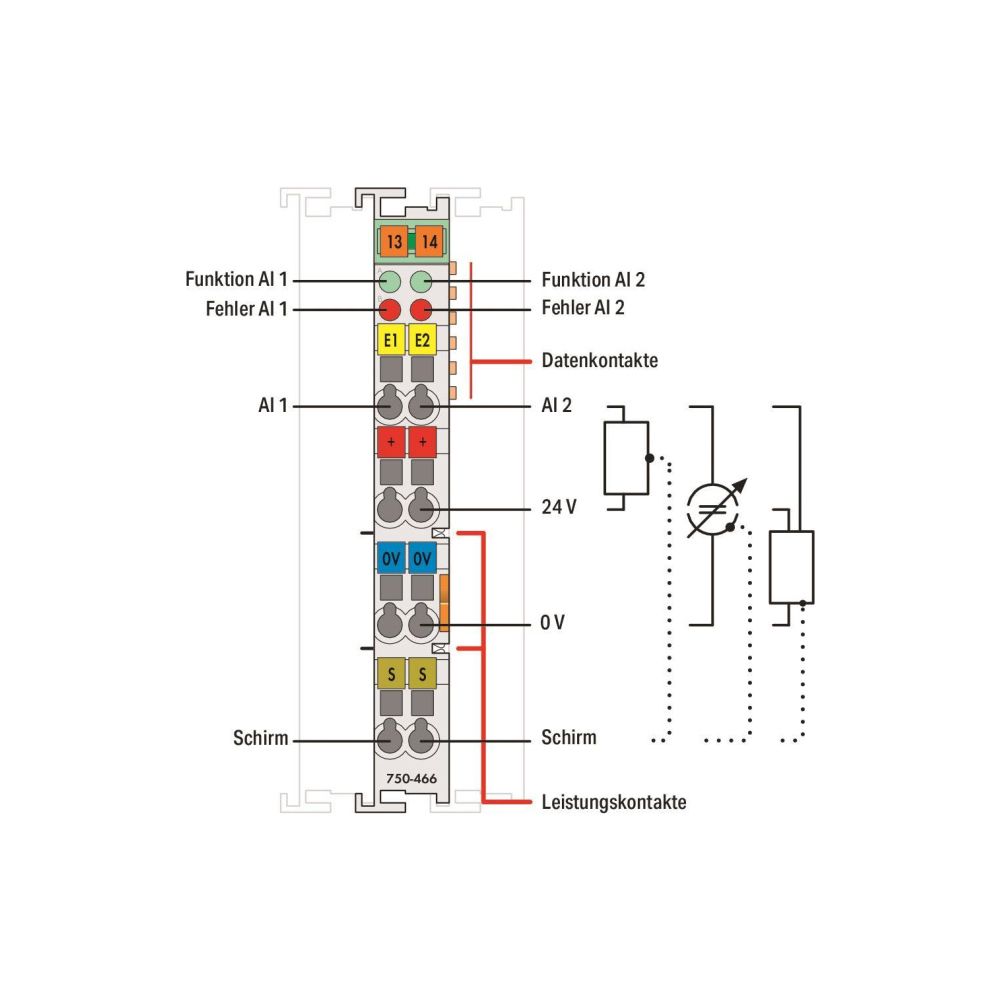

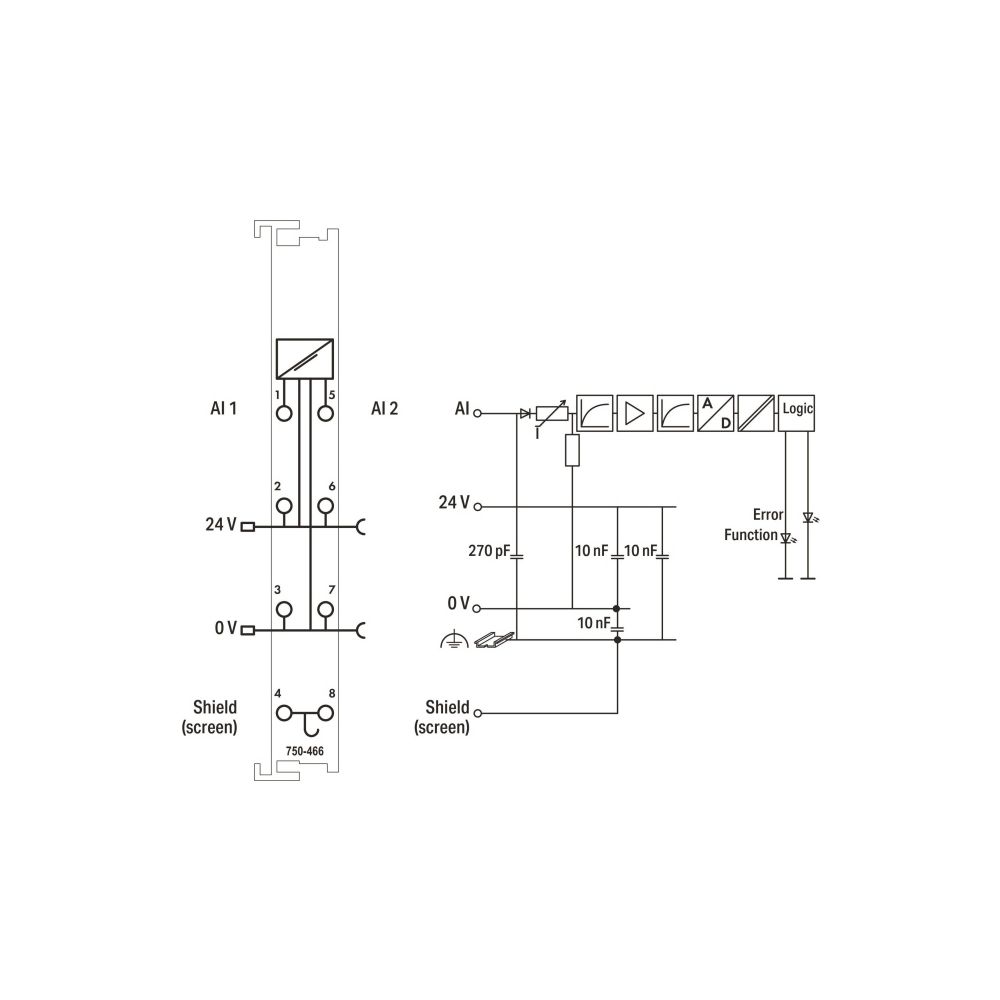

Das Modul versorgt angeschlossene 2-Leiter-Messumformer direkt über die Leistungskontakte mit einer Spannung von 24 V. Die Signalverarbeitung erfolgt im Single-Ended-Verfahren, wobei eine galvanische Trennung zwischen System und Feld sichergestellt ist. Der Anschluss der Leiter erfolgt über Federzugtechnik, die eine sichere Kontaktierung von Kupferleitern ermöglicht. Status- und Fehlermeldungen der beiden Kanäle werden direkt am Modul über grüne und rote LEDs visualisiert.

Einsatz in der Automatisierung

Als Teil des modularen I/O-Systems lässt sich die Komponente flexibel mit weiteren Ein- und Ausgangsklemmen kombinieren. Die Anbindung an das übergeordnete Feldbussystem erfolgt durch die Kombination mit einem entsprechenden Buskoppler. Dank der kompakten Bauweise aus Polycarbonat und Polyamid 6.6 eignet sich das Modul für industrielle Umgebungen, inklusive Anwendungen mit Anforderungen an den Explosionsschutz nach ATEX-Kategorie 3.

Das Modul bietet eine Wandlungszeit von typischerweise 2 ms und eine Messgenauigkeit mit einer maximalen Abweichung von 0,2 Prozent vom Messbereichsendwert. Durch die galvanische Trennung von 500 V zwischen System und Feld sowie die Unterstützung für 2- und 3-Leiter-Sensoranschlüsse stellt es eine Lösung für die industrielle Signalverarbeitung dar. Die Bauform mit einer Breite von 12 mm ermöglicht eine platzsparende Installation.

Technische Daten

• Anzahl Kanäle: 2
• Auflösung: 12 Bit
• Signalart: DC 4 … 20 mA
• Wandlungszeit: 2 ms
• Versorgungsspannung: DC 24 V
• Anschlusstechnik: Federzuganschluss
• Schutzart: IP20
• Breite: 12 mm
• Messfehler max.: 0,2 %
