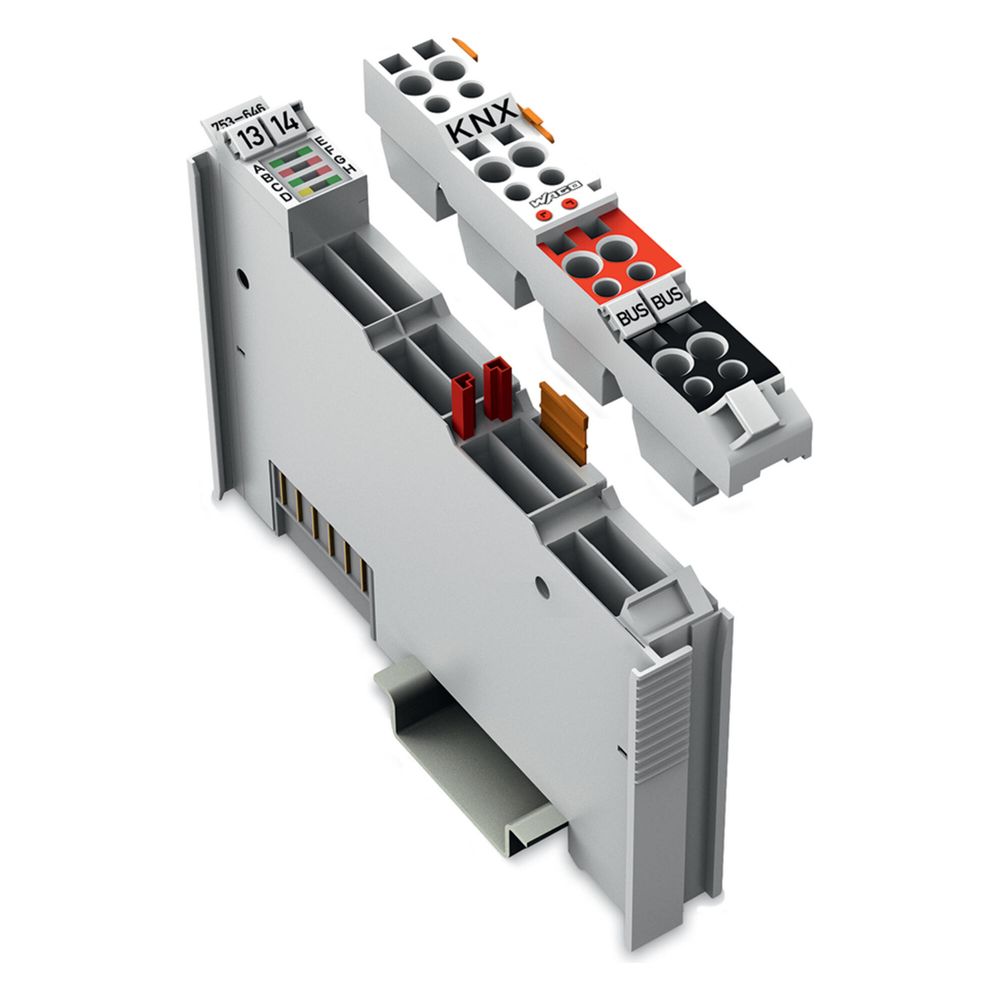

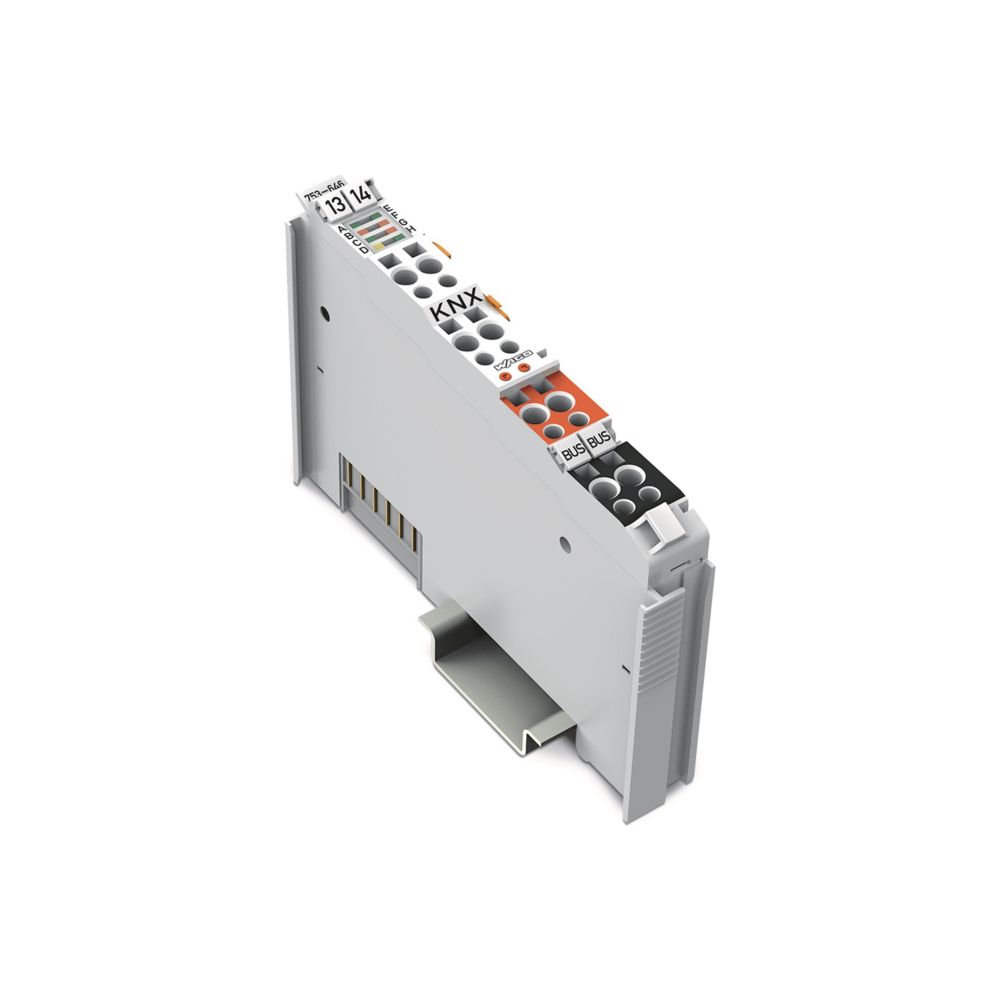

Wago KNX/EIB/TP1-Schnittstelle 753-646, 100x12x69mm, Polycarbonat/Polyamid 6.6, lichtgrau

Die KNX/EIB/TP1-Schnittstelle 753-646 ermöglicht die Anbindung programmierbarer Controller an ein KNX-Netzwerk. Das Modul ist für die Tragschienenmontage konzipiert und unterstützt zwei Betriebsmodi für eine effiziente Gebäudeautomation.

Funktionsweise und Betriebsmodi

Im Gerätemodus fungiert das Modul als Standard-KNX-Gerät, das über das Inbetriebnahmetool ETS Professional eingebunden wird. Die Programmierung erfolgt über WAGO-I/O-PRO, wobei die Zuordnung der Daten auf Gruppenadressen mittels eines ETS-PlugIns realisiert wird. Im Router-Modus agiert das Gerät in Kombination mit spezifischen KNX-IP-Controllern als KNXnet/IP-Router, wobei die Umstellung automatisch erfolgt und kein separates Applikationsprogramm erforderlich ist.

Installation und Anschluss

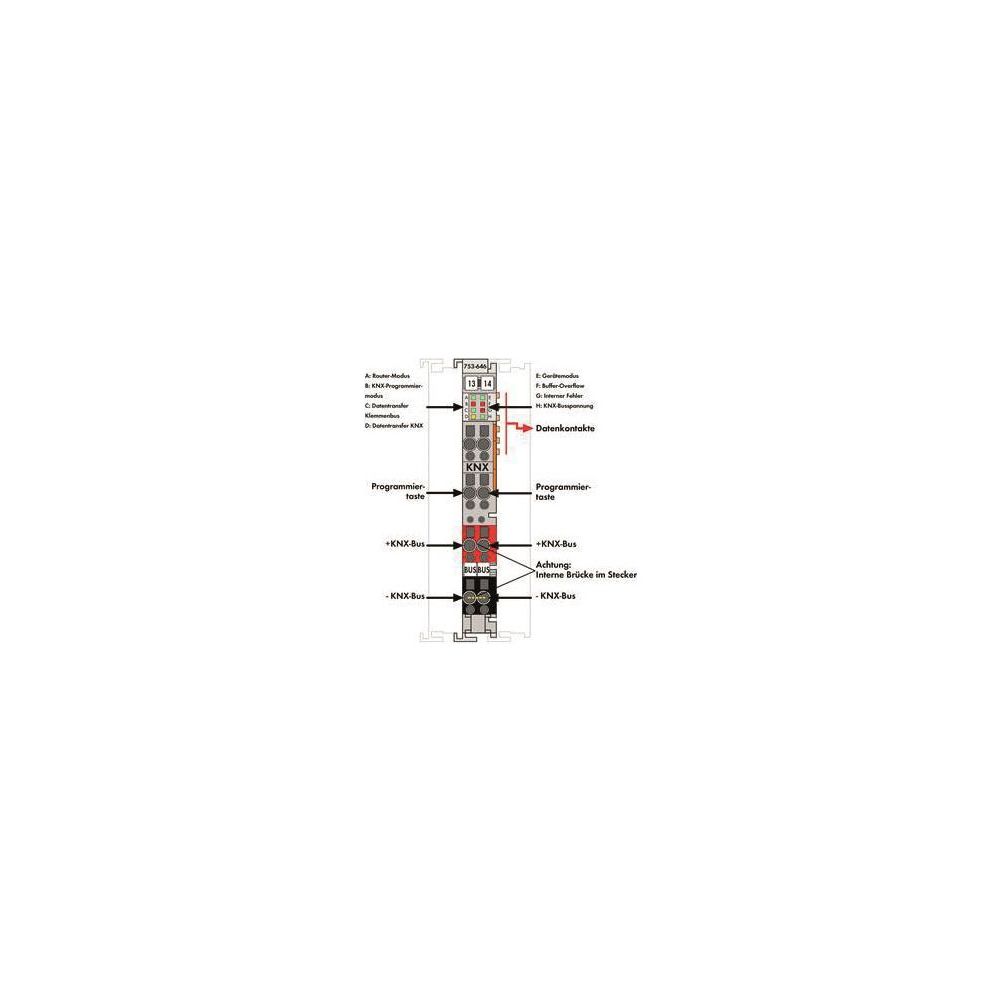

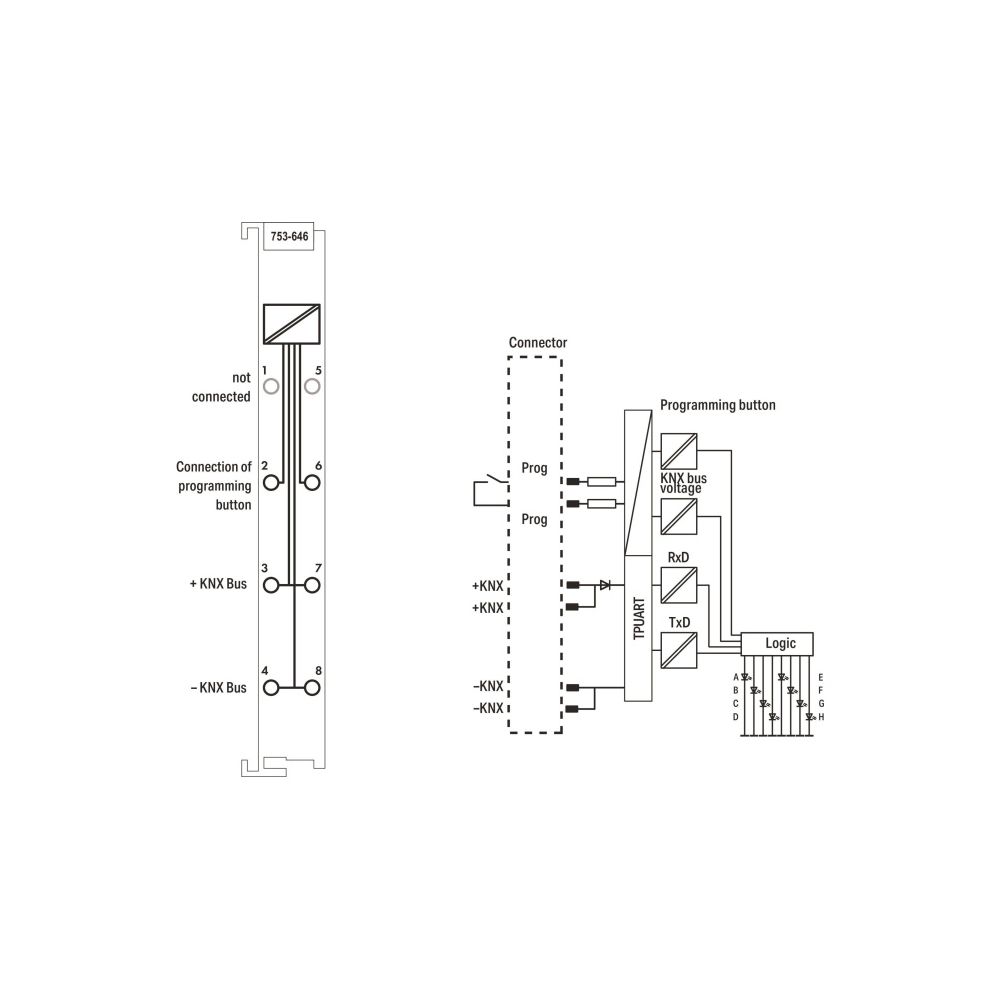

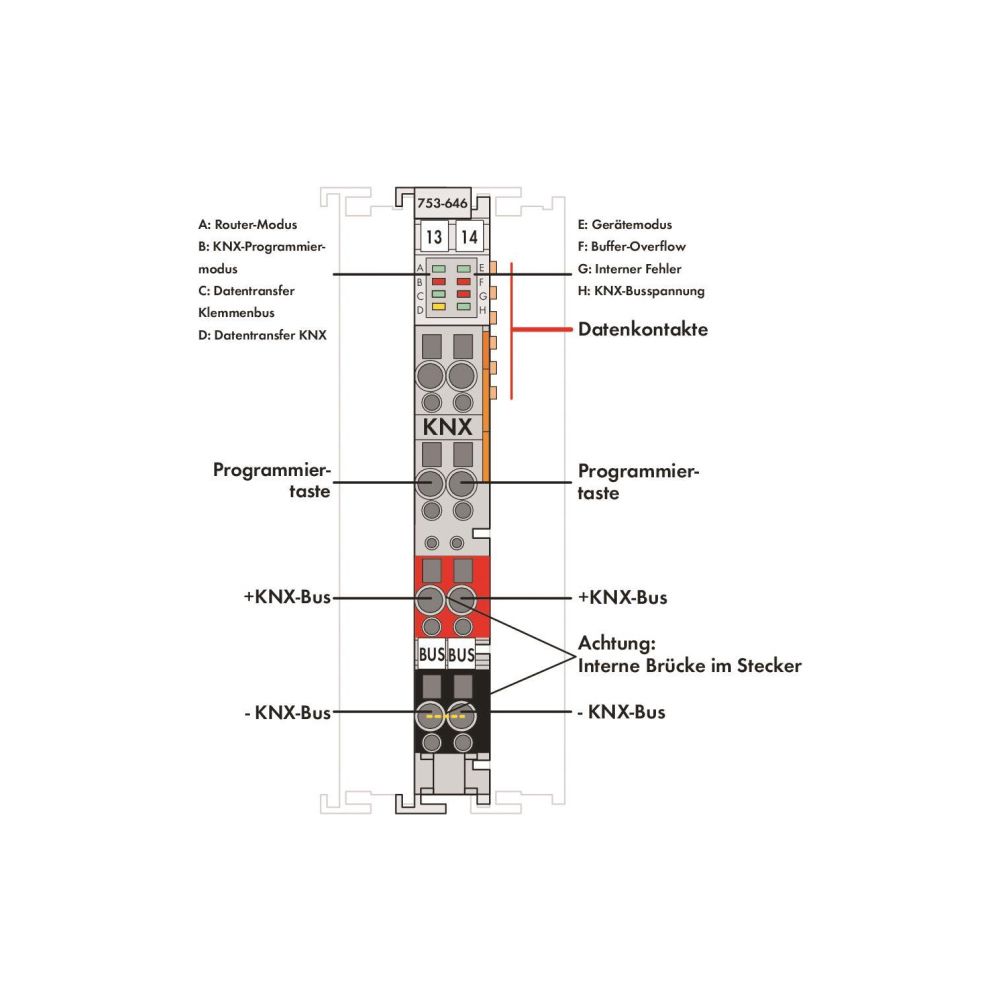

Die Schnittstelle verfügt über acht CAGE CLAMP-Anschlusspunkte für eine sichere Verdrahtung. Zur Diagnose des Betriebszustands, wie etwa des KNX-Programmiermodus oder des Datentransfers, sind verschiedene farbige LEDs integriert. Die Spannungsversorgung des KNX-Teils erfolgt über ein externes KNX-Netzteil, während die Systemversorgung über die Datenkontakte mit 5 V DC sichergestellt wird.

Das Modul bietet eine flexible Lösung für die Gebäudeautomation und unterstützt bis zu 253 Kommunikationsobjekte. Durch die robuste Ausführung aus Polycarbonat und Polyamid 6.6 sowie die Potentialtrennung von 2,5 kV rms ist ein zuverlässiger Betrieb sichergestellt. Die kompakte Bauform mit einer Breite von 12 mm ermöglicht eine platzsparende Integration in Schaltschrankkonfigurationen.

Technische Daten

• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
• Gewicht: 55,9 g
• Schutzart: IP20
• Potentialtrennung: 2,5 kV rms
• Spannungsversorgung System: 5 V DC
• Stromaufnahme KNX: 5 mA
• Anschlusstechnik: 8 x CAGE CLAMP
• Montageart: Tragschiene 35

Lieferumfang

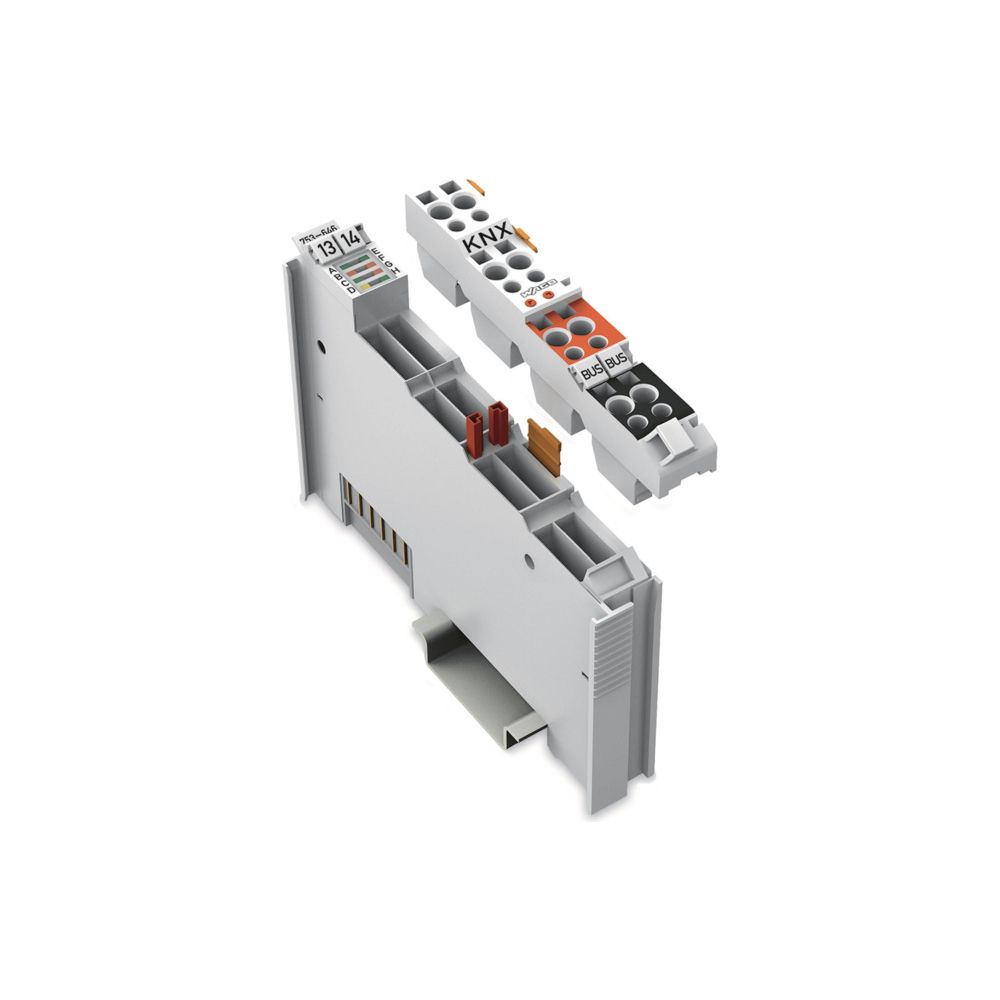

• 1x KNX/EIB/TP1-Schnittstelle 753-646
• 1x Stecker Serie 753
