Beschreibung

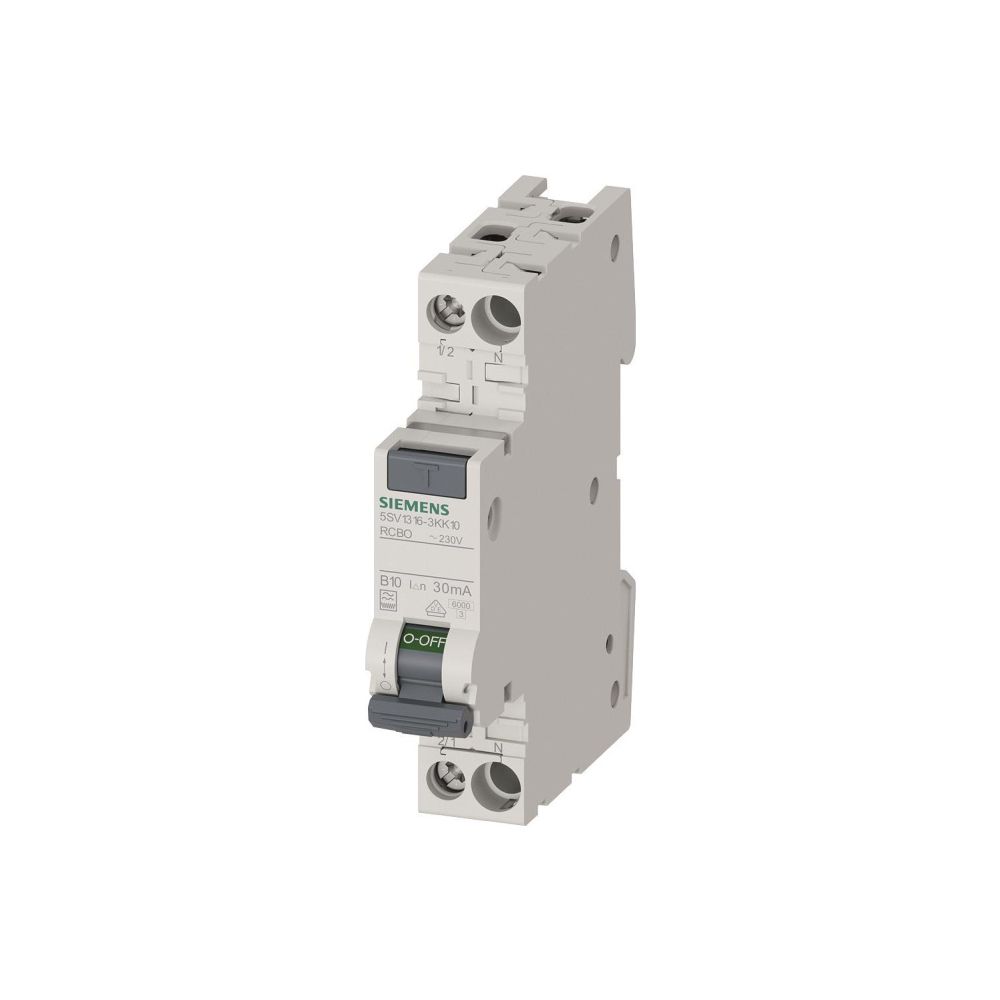

Siemens FI/LS-Schalter 5SV1316-3KK10 1P+N 10A 30mA Typ F 6kA 1TE
Der FI/LS-Schalter 5SV1316-3KK10 von Siemens kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit einer Baubreite von nur einer Teilungseinheit. Er bietet Schutz für einpolig abgesicherte Stromkreise bei einer Bemessungsspannung von 230 V und ist für die Montage auf DIN-Schienen ausgelegt. Dank des Typs F und der Kurzzeitverzögerung ist das Gerät resistent gegen Fehlauslösungen.
Funktionsweise und Montage
Der Schalter verfügt über einen mitschaltenden Neutralleiter und eine Verriegelungsvorrichtung. Die Installation erfolgt über schraubbare Anschlussklemmen, die Leiterquerschnitte von 0,75 bis 16 mm² aufnehmen können. Mit einer Verlustleistung von 2,2 W und einer Stoßstromfestigkeit von 3 kA ist das Bauteil für elektrische Installationen in Innenräumen konzipiert.
Technische Daten
- Bemessungsstrom: 10 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsschaltvermögen: 6 kA
- Fehlerstrom-Typ: F
- Auslösecharakteristik: B
- Polzahl: 2 (1P+N)
- Breite: 1 Teilungseinheit

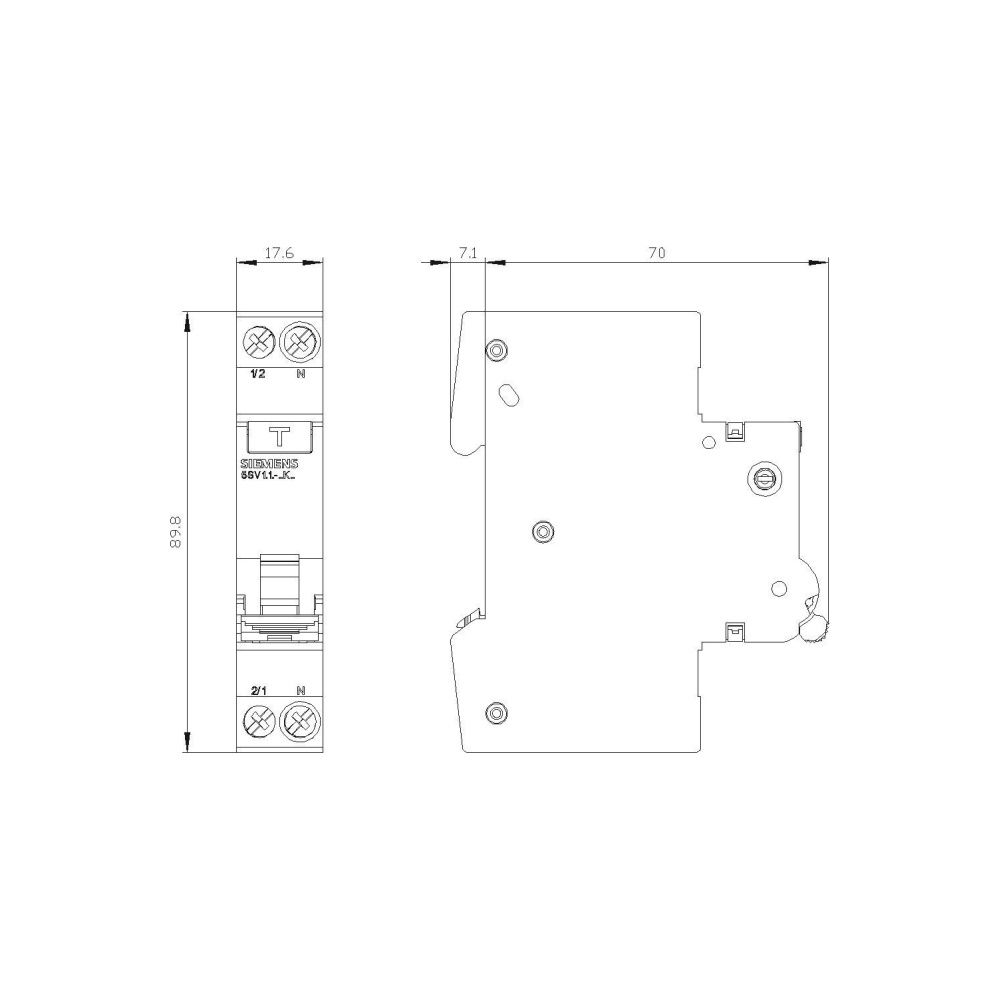

- Einbautiefe: 70 mm
- Schutzart: IP20
- Umgebungstemperatur: -25 bis 45 °C
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | sonstige |
| Ampère | 10 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SV1316-3KK10 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 25 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 253 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 10 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869558134 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom-Typ | F |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,13 kg |
| Info | kr |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Typ | 2 pol. B10 |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Verlustleistung | 2,2 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | DE23691322 |
