Beschreibung

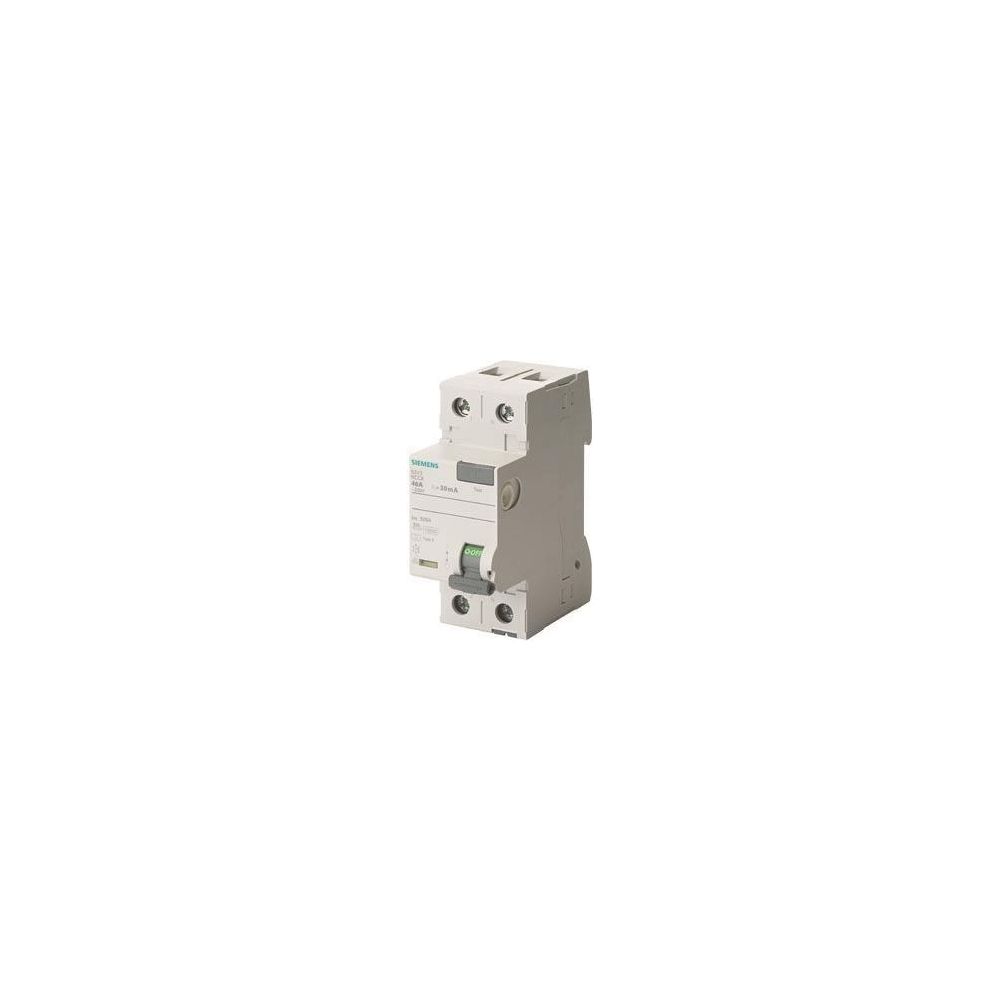

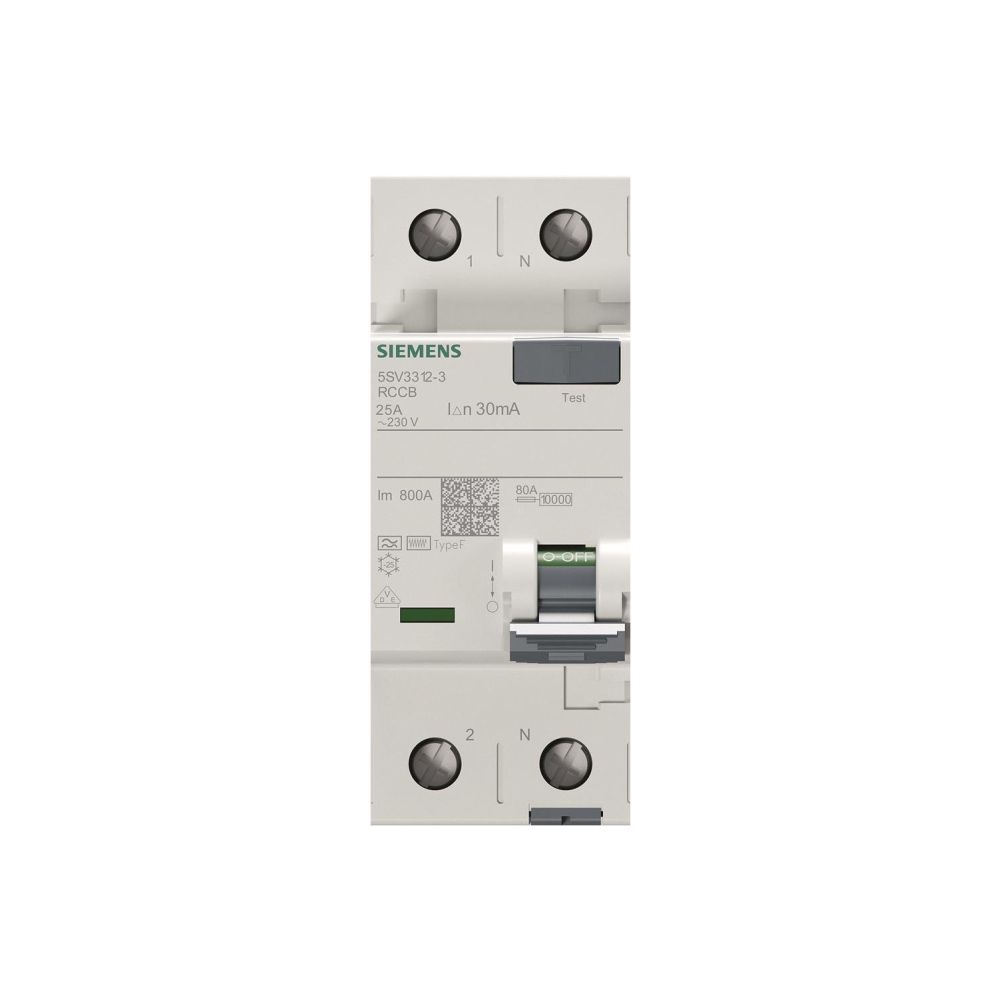

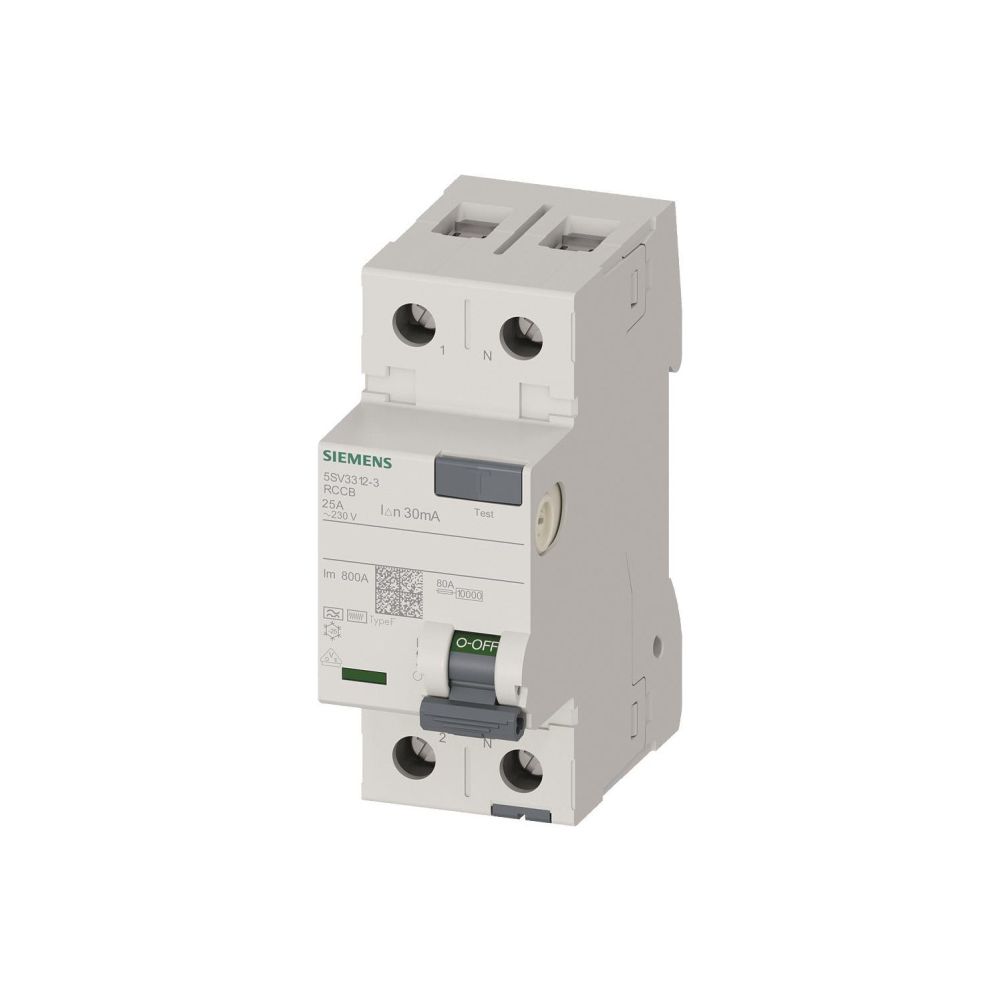

Siemens FI-Schutzschalter Typ F 25A 30mA 2-polig 230V 2TE 5SV3312-3
Der 2-polige FI-Schutzschalter von Siemens (Typ F) dient der zuverlässigen Absicherung von Stromkreisen bei einem Bemessungsstrom von 25 A und einem Bemessungsfehlerstrom von 30 mA. Das kurzzeitverzögerte Gerät ist für die Montage auf DIN-Schienen konzipiert und für den Einsatz in Wechselstromnetzen mit 230 V ausgelegt. Durch die kompakte Bauweise mit einer Breite von zwei Teilungseinheiten lässt sich der Schalter platzsparend in Verteilungen integrieren.
Montage und Anwendung
Die Installation erfolgt auf einer DIN-Schiene, wobei der Neutralleiteranschluss rechts positioniert ist. Das Gerät bietet Flexibilität bei der Verdrahtung durch einen anschließbaren Leiterquerschnitt von 0,75 bis 35 mm². Für zusätzliche Sicherheit im Betrieb ist eine Verriegelungsvorrichtung vorhanden und das Gehäuse kann bei Bedarf plombiert werden. Der Schutzschalter ist für Umgebungstemperaturen von -25 bis 45 °C ausgelegt.
Technische Daten
- Bemessungsstrom: 25 A
- Bemessungsfehlerstrom: 30 mA
- Polzahl: 2
- Fehlerstrom-Typ: F
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 3 kA
- Bemessungsspannung: 230 V
- Breite in Teilungseinheiten: 2
- Einbautiefe: 70 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Siemens |
| Ampère | 25 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Artikelnummer | SIEMENS-5SV3312-3 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 2000 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 |
| Bemessungsstrom | 25 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 4001869484372 |
| Einbautiefe | 70 |
| Explosionsgeschützt | Nein |
| Fehlerstrom-Typ | F |
| Frequenz | 50 |

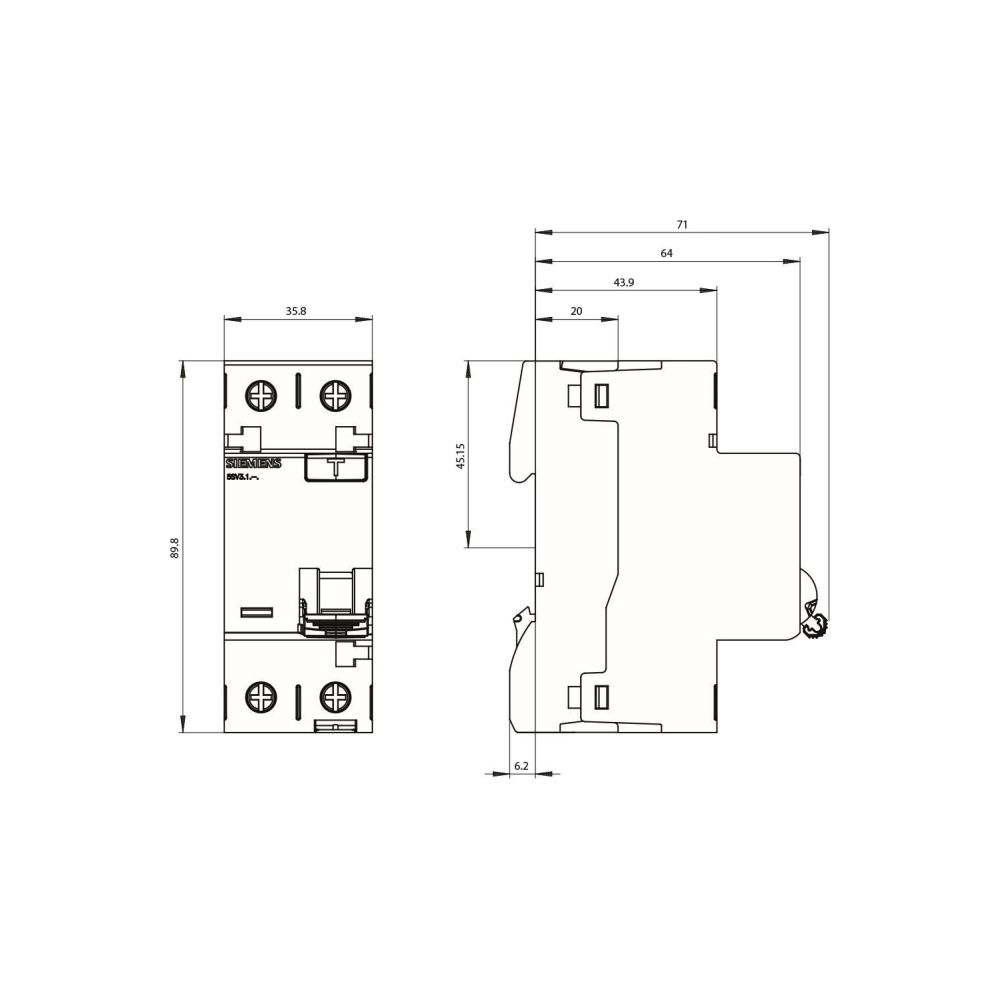

| Gerätebreite | 36 |
| Gerätehöhe | 90 |
| Gerätetiefe | 70 |
| Gewicht | 0,216 kg |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Ja |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | sonstige |
| Neutralleiterposition | rechts |
| Plombierbar | Ja |
| Polzahl | 2 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Typ | 2 pol. |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Verlustleistung | 0,8 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 23691322 |
