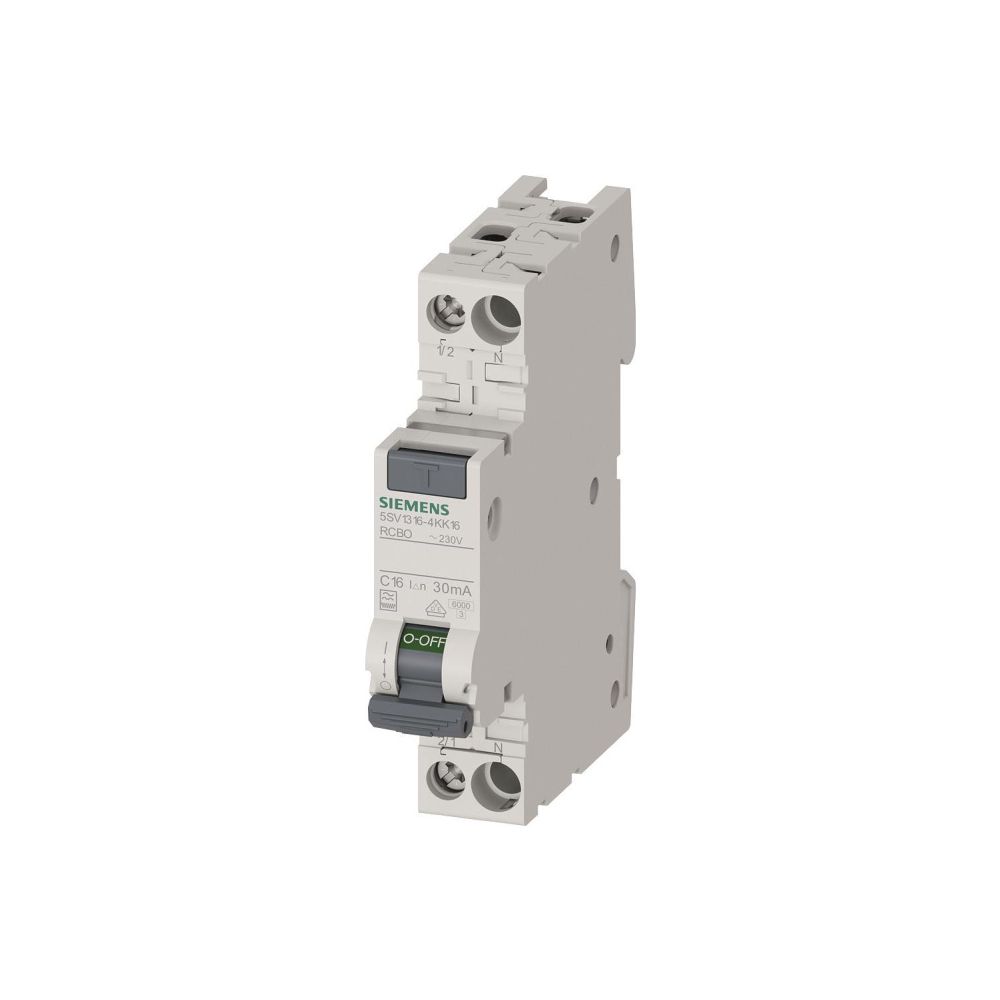

Siemens FI/LS-Schalter 5SV1316-4KK16 1P+N 16A 30mA Typ F 6kA 1TE kurzzeitverzögert
Der Siemens FI/LS-Schalter 5SV1316-4KK16 vereint Fehlerstrom- und Leitungsschutz in einem kompakten Gehäuse mit einer Breite von nur einer Teilungseinheit. Das Gerät vom Typ F ist für die Montage auf DIN-Schienen in elektrischen Verteilungen konzipiert und bietet durch die kurzzeitverzögerte Auslösung sowie den integrierten Fehlauslöseschutz eine hohe Betriebssicherheit.
Montage und Anwendung

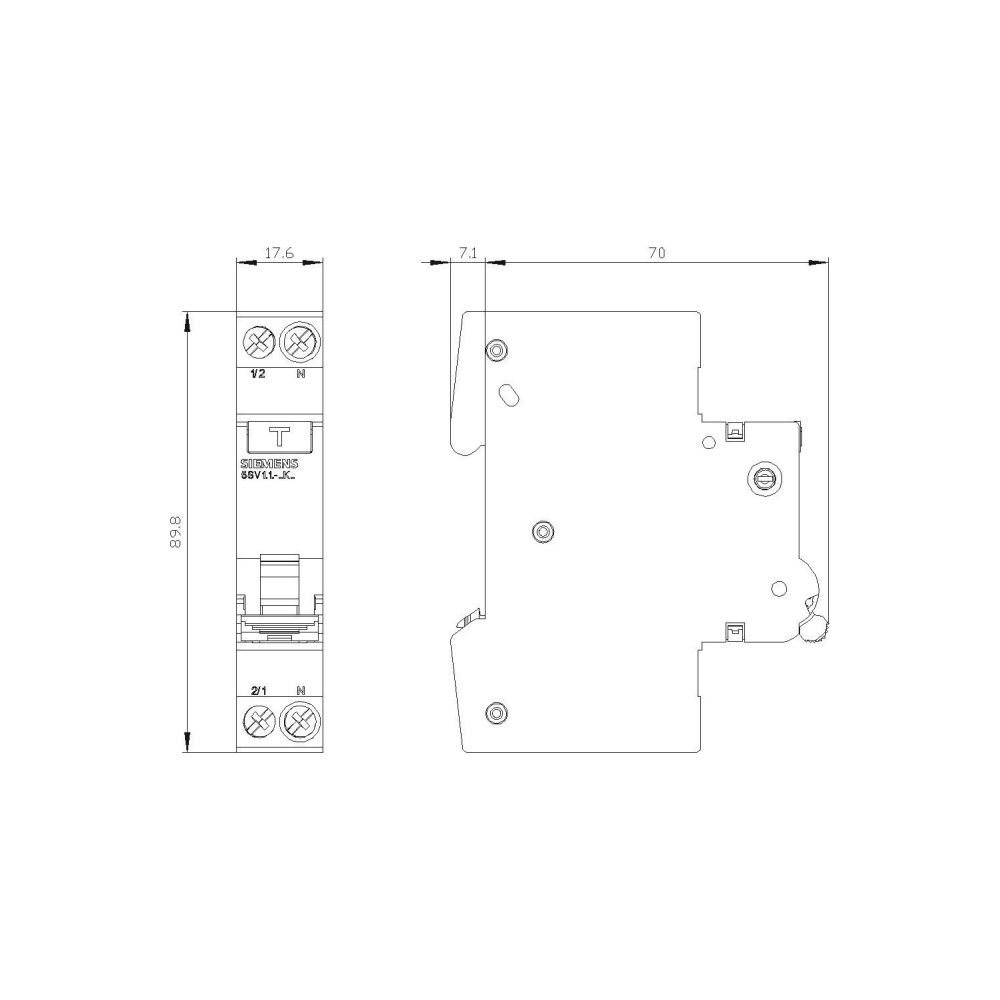

Die Installation erfolgt auf der DIN-Schiene, wobei der N-Anschluss rechts positioniert ist. Die schraubbaren Anschlussklemmen nehmen Leiterquerschnitte von 0,75 bis 16 mm² auf. Dank der kompakten Bauweise mit einer Einbautiefe von 70 mm eignet sich das Gerät ideal für beengte Platzverhältnisse. Eine integrierte Verriegelungsvorrichtung sowie die Plombierbarkeit ermöglichen eine sichere und geschützte Installation.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Auslösecharakteristik: C
- Bemessungsschaltvermögen: 6 kA
- Fehlerstrom-Typ: F
- Breite in Teilungseinheiten: 1
- Einbautiefe: 70 mm
- Spannungsart: AC
- Umgebungstemperatur: -25 bis 45 °C
- Schutzart: IP20
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | sonstige |
| Ampère | 16 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SV1316-4KK16 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 253 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4001869558196 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom-Typ | F |
| Geeignet für Unterputz-Installation | Nein |
| Gewicht | 0,126 kg |
| max Bemessungsschaltvermögen | 6 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Plombierbar | Ja |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Typ | 2 pol. C16 |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Verlustleistung | 3,4 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 230 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 23691322 |
