Beschreibung

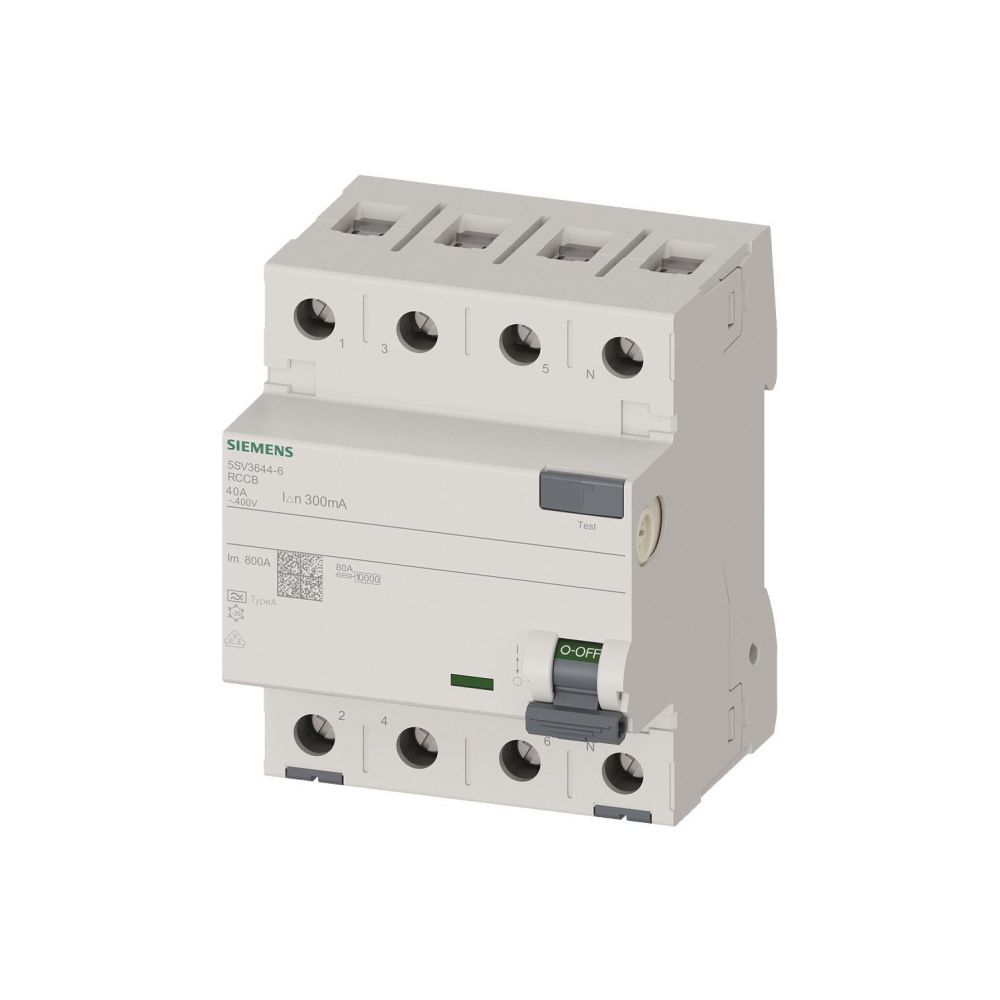

Siemens FI-Schutzschalter 5SV3 4-polig 40A 300mA Typ A 4TE 400V
Der Siemens FI-Schutzschalter 5SV3644-6 ist ein 4-poliger Fehlerstrom-Schutzschalter vom Typ A für die Absicherung elektrischer Anlagen. Er ist für eine Bemessungsspannung von 400 V bei 50 Hz ausgelegt und bietet einen Bemessungsfehlerstrom von 300 mA bei einem Bemessungsstrom von 40 A. Das Gerät ist für die Montage auf einer DIN-Schiene vorgesehen und verfügt über einen rechtsseitigen Neutralleiteranschluss.
Montage und Anwendung
Der Schutzschalter weist die Schutzart IP20 auf und ist für Umgebungstemperaturen von -25 bis 45 °C geeignet. Die Installation erfolgt auf einer DIN-Schiene, wobei das Gerät eine Breite von 4 Teilungseinheiten einnimmt. Für eine erhöhte Sicherheit im Betrieb ist eine Verriegelungsvorrichtung vorhanden und das Gehäuse bietet eine Plombiermöglichkeit. Der Anschluss von Leitern mit einem Querschnitt von 0,75 bis 35 mm² ist sowohl für eindrähtige als auch für mehrdrähtige Ausführungen möglich.
Technische Daten
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 300 mA
- Polzahl: 4
- Bemessungsspannung: 400 V
- Kurzschlussfestigkeit: 10 kA
- Breite in Teilungseinheiten: 4
- Einbautiefe: 70 mm
- Schutzart: IP20
- Umgebungstemperatur: -25 bis 45 °C
- Fehlerstrom-Typ: A
Technische Daten
| Hersteller | Siemens |
| Ampère | 40 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Artikelnummer | SIEMENS-5SV3644-6 |
| Bemessungsfehlerstrom | 0,3 |
| Bemessungsfehlerstrom mA | 300 |
| Bemessungsisolationsspannung Ui | 2000 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 |
| Bemessungsstrom | 40 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 4001869427850 |
| Einbautiefe | 70 |
| Explosionsgeschützt | Nein |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |

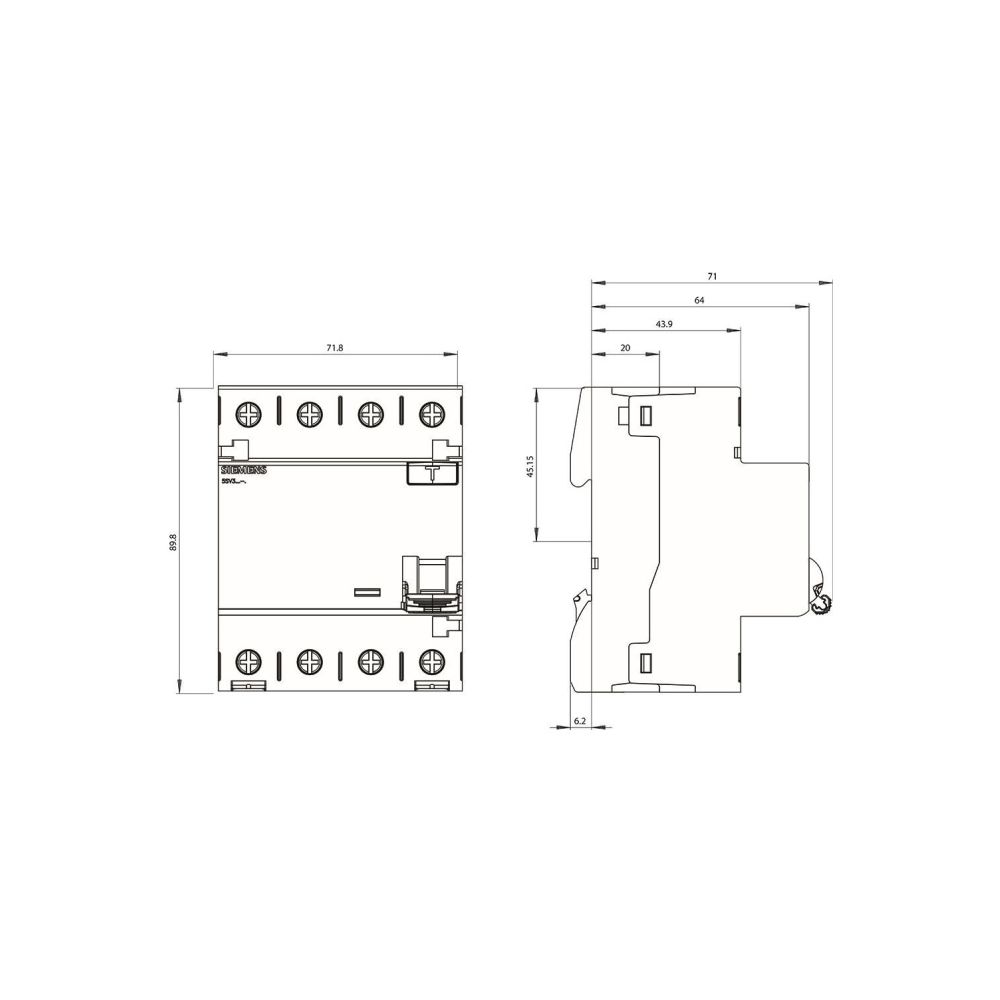

| Gerätebreite | 72 |
| Gerätehöhe | 90 |
| Gerätetiefe | 70 |
| Gewicht | 0,306 kg |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Nein |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | sonstige |
| Neutralleiterposition | rechts |
| Plombierbar | Ja |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Typ | 4 pol. |
| Umgebungstemperatur während des Betriebs | -25 - 45 |
| Verlustleistung | 2 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung | 400 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 23691322 |
