Beschreibung

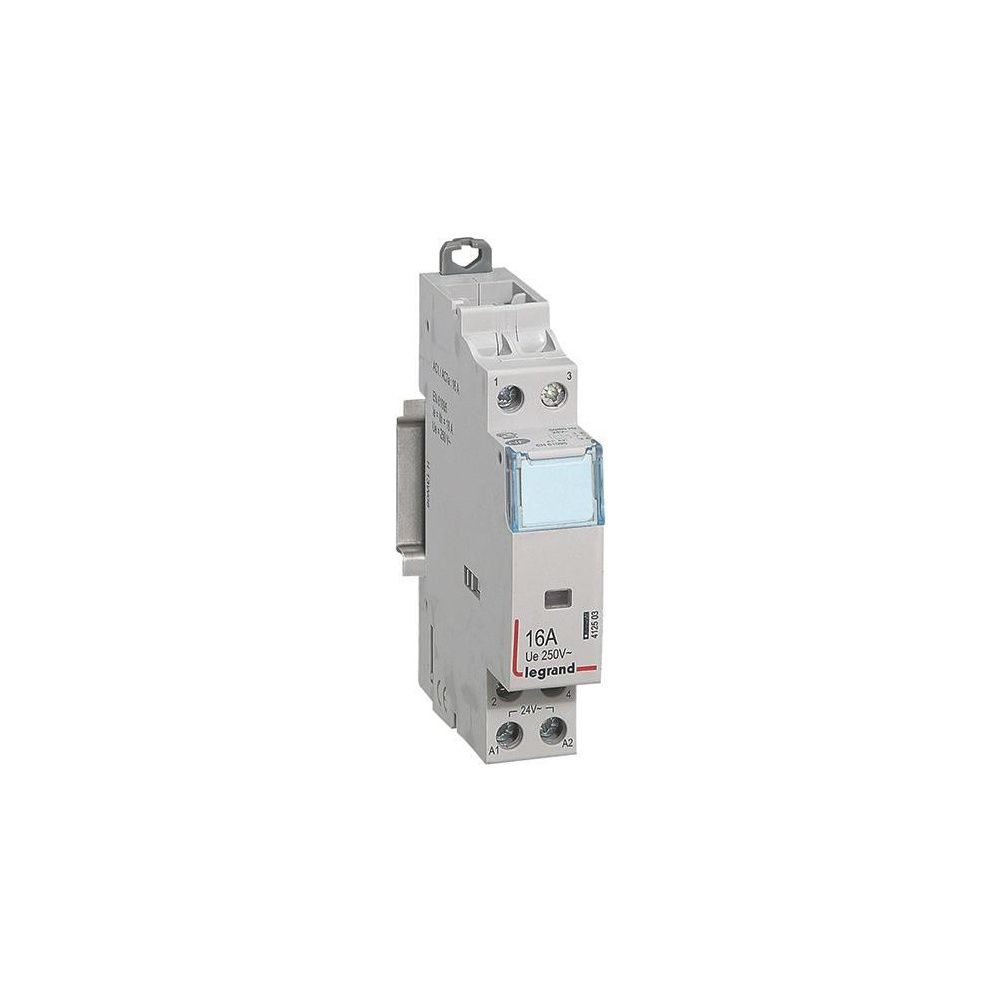

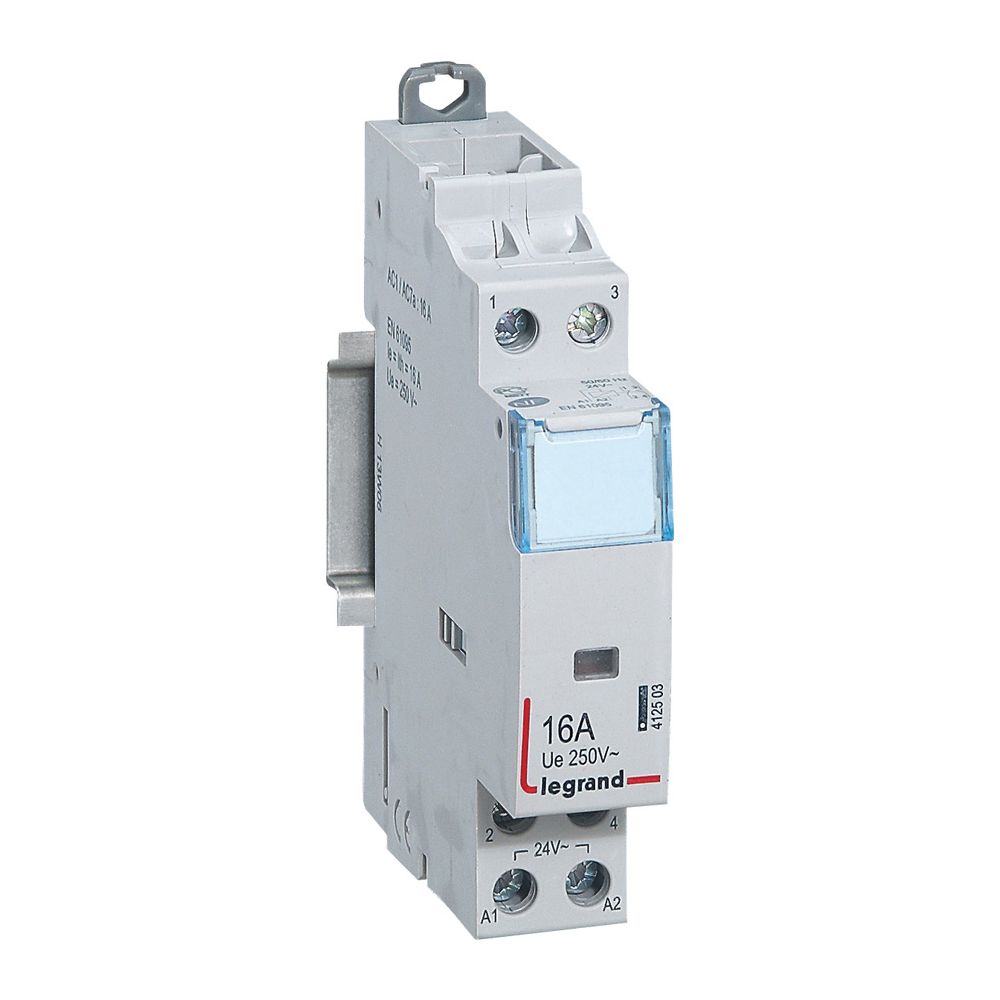

Legrand Installationsschütz CX3 16A 24V, 1 Schließer 1 Öffner, 17,8x94,9x67,3mm, 412503
Das Installationsschütz der Serie CX3 von Legrand ist für das zuverlässige Schalten von Lasten wie Lampengruppen, Motoren und Heizungen konzipiert. Das 2-polige Gerät arbeitet mit einer Spulenspannung von 24 V AC und ist für einen Bemessungsbetriebsstrom von 16 A ausgelegt. Die Montage erfolgt effizient auf einer Hutprofilschiene mittels rastender Schnellbefestigung.
Funktionsweise und Ausstattung
Das Schütz zeichnet sich durch einen geräuscharmen Betrieb aus und eignet sich für anspruchsvolle Elektroinstallationen. Zur übersichtlichen Anlagenverwaltung verfügt das Bauteil über ein integriertes Beschriftungsfenster sowie eine Schaltzustandsanzeige. Die kompakte Bauweise mit einer Breite von einer Teilungseinheit spart Platz im Verteiler. Bei Bedarf lässt sich das System durch den Anbau von Hilfsschaltern flexibel erweitern. Die Ausführung umfasst einen Schließer und einen Öffner.
Das Schütz entspricht der Norm EN 61095 und bietet eine hohe Betriebssicherheit. Mit einer Bemessungsbetriebsspannung von 250 V AC und einer flexiblen Betätigungsspannung zwischen 20 und 26 V AC deckt das Gerät vielfältige Anforderungen in der Gebäudetechnik ab. Die robuste Konstruktion und die kompakten Abmessungen ermöglichen eine einfache Integration in bestehende Verteilersysteme.
Technische Daten
- Bemessungsbetriebsstrom: 16 A
- Bemessungsbetriebsspannung: 250 V
- Bemessungsbetätigungsspannung: 20-26 V
- Anzahl Schließer: 1
- Anzahl Öffner: 1
- Breite in Teilungseinheiten: 1
- Einbautiefe: 44 mm
- Schutzart: IP2X
- Max. Glühlampenlast: 2000 W
- Max. Leuchtstofflampenlast: 1300 VA
Technische Daten
| Hersteller | Legrand |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Öffner | 1 |
| Artikelnummer | LEGRAND-412503 |
| Bemessungsbetriebsspannung (Min-Max) | 250-250 |
| Bemessungsbetriebsstrom | 16 |
| Bemessungsbetätigungsspannung (Min-Max) | 20-26 |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3245064125031 |
| Einbautiefe | 44 |
| Gewicht | 0,129 kg |
| Höhe | 94.9 |
| Max Glühlampenlast | 2000 |
| Max Leuchtstofflampenlast | 1300 |
| Max Leuchtstofflampenlast (Duo-Schaltung) | 1400 |
| Max Leuchtstofflampenlast (parallel kompensiert) | 600 |
| Schieber für Handschaltung | Ja |
| Schutzart (IP) | IP2X |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart der Betätigungsspannung | AC |
| Tiefe | 67.3 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
