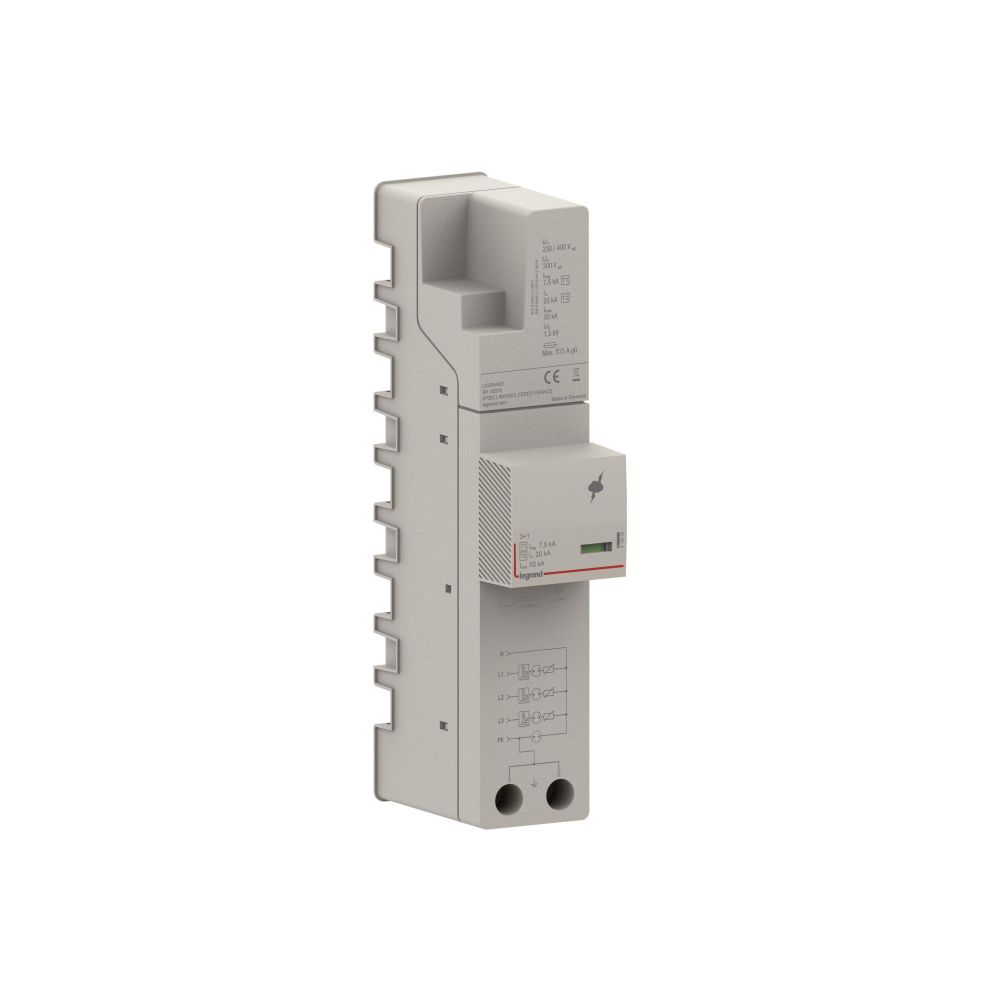

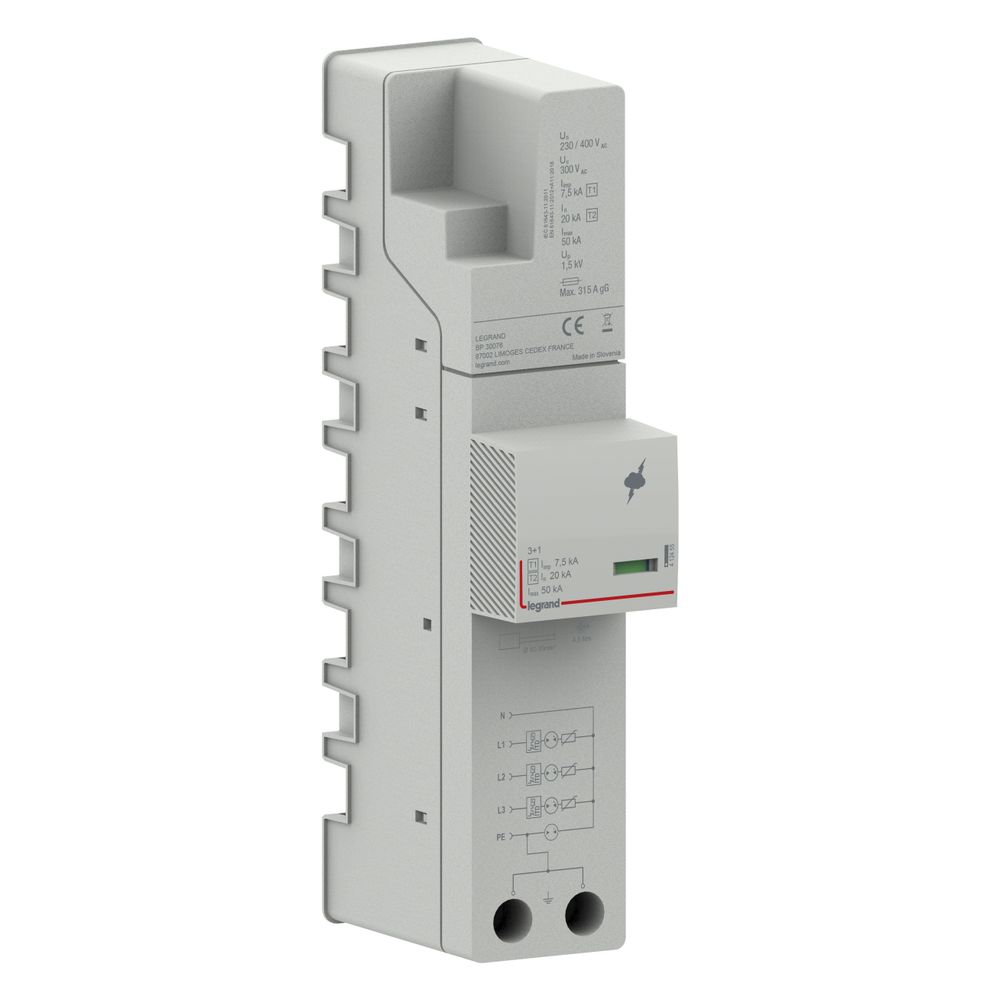

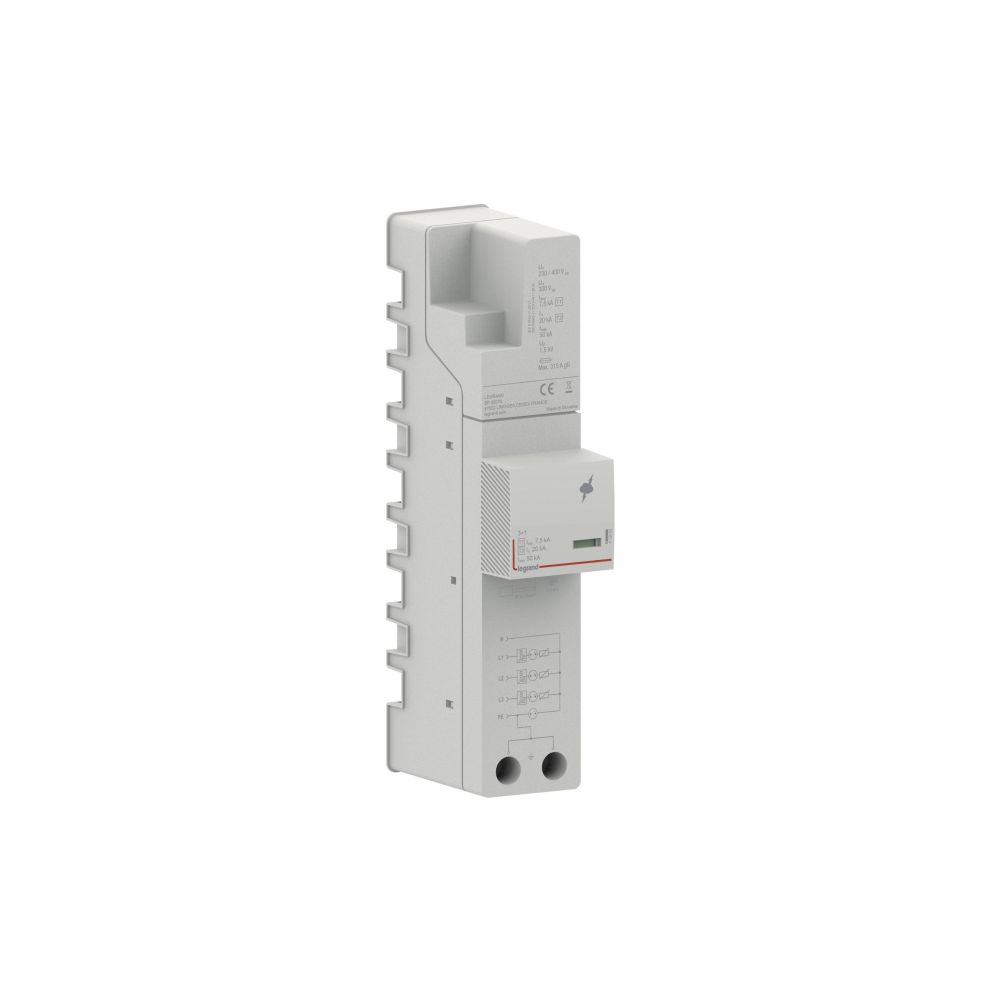

Legrand Kombiableiter Sammelschienensystem Typ 1+2, 7,5kA, 3+1 Schaltung, 230V, IP40, 412455
Dieser Kombiableiter für Sammelschienensysteme bietet Überspannungsschutz für TT- und TN-S-Netzsysteme. Das Gerät der Prüfklasse Typ 1 und 2 schützt elektrische Anlagen und nachgeordnete Verbraucher vor Überspannungen durch indirekte Blitzeinschläge oder Schalthandlungen. Die Montage erfolgt direkt auf dem Sammelschienensystem.
Schutzkonzept und Anwendung
Der Kombiableiter basiert auf einer Funkenstreckentechnologie und ist leckstromfrei konzipiert. Er eignet sich für den Einsatz in Einrichtungen und Gebäuden ohne äußeren Blitzschutz. Durch die energetisch koordinierte Schutzwirkung wird ein hohes Sicherheitsniveau für die angeschlossenen Endgeräte erreicht. Der Status des Ableiters ist jederzeit über eine optische Signalisierung direkt am Gerät ablesbar.
Technische Daten
- Prüfklasse: Typ 1 und 2
- Blitzstoßstrom (10/350 µs): 7,5 kA
- Max. Dauerspannung AC: 300 V
- Nennspannung AC: 230 V
- Schutzpegel: 1,5 kV
- Polzahl: 4
- Montageart: Sammelschiene
- Max. Leiterquerschnitt starr: 35 mm²
- Max. Leiterquerschnitt flexibel: 25 mm²
- Schutzart: IP40
Mit einer Nennspannung von 230 V und einem Blitzstoßstrom von 7,5 kA pro Pol ermöglicht dieses 4-polige Schutzgerät eine robuste Absicherung der elektrischen Infrastruktur. Die Montage auf Sammelschienensystemen und die optische Zustandsanzeige unterstützen eine effiziente Integration in den Schaltschrankbau. Durch die Kombination der Schutzklassen Typ 1 und 2 bietet das System eine Lösung zur Vermeidung von Überspannungsschäden in kompatiblen Netzformen.
Technische Daten
| Hersteller | Legrand |
| Artikelnummer | LEGRAND-412455 |
| Baugröße | Sonstige |
| Blitzstoßstrom (10/350 µs) | 7.5 |
| EAN-13 | 3414972039420 |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Fernsignalisierung | Nein |
| Gewicht | 0,79 kg |
| Integrierte Vorsicherung | Nein |
| Max Dauerspannung AC | 300 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Montageart | Sammelschiene |
| Nennspannung AC | 230 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform sonstige | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Polzahl | 4 |
| Prüfklasse | Typ 1 und 2 |
| Schutzart (IP) | IP40 |
| Schutzpegel | 1.5 |
| Signalisierung am Gerät | Optisch |
| Spezifische Energie (W/R) | 14 kJ/Ohm |
| WEEE-Nr. | DE78878655 |
