Beschreibung

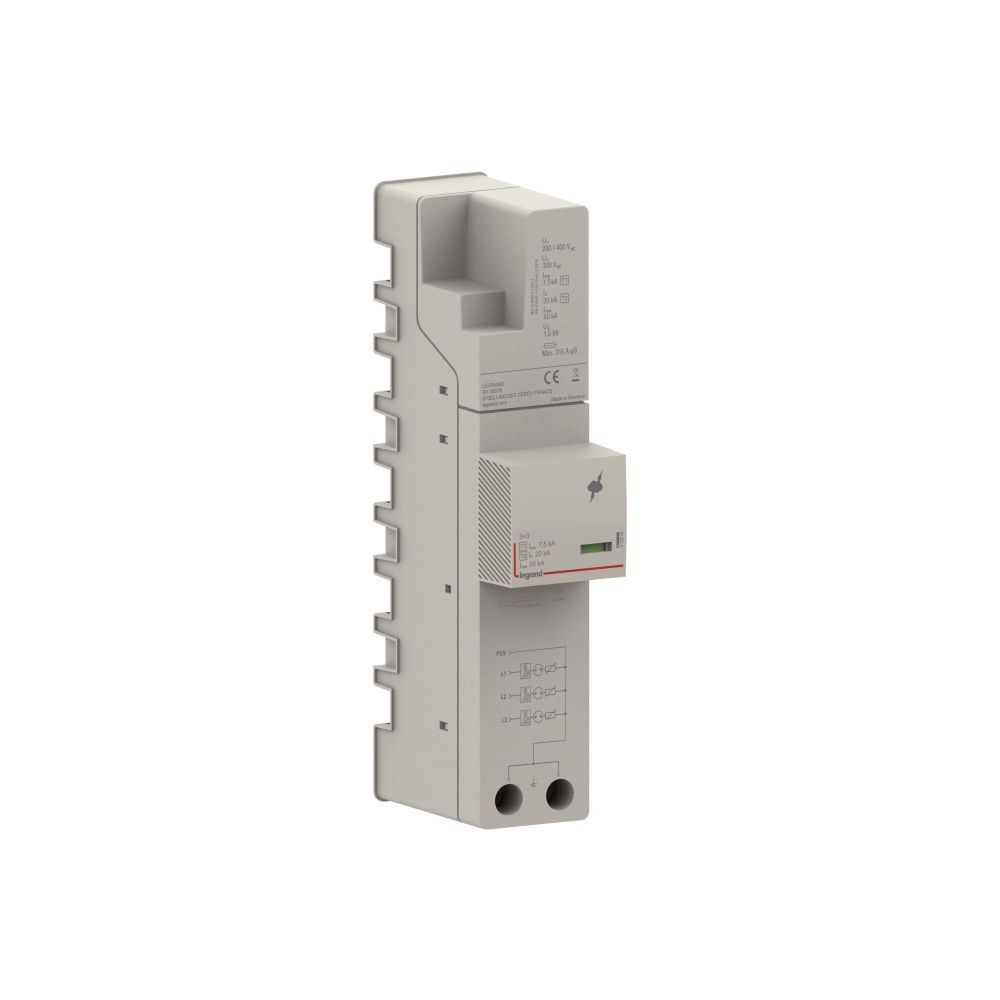

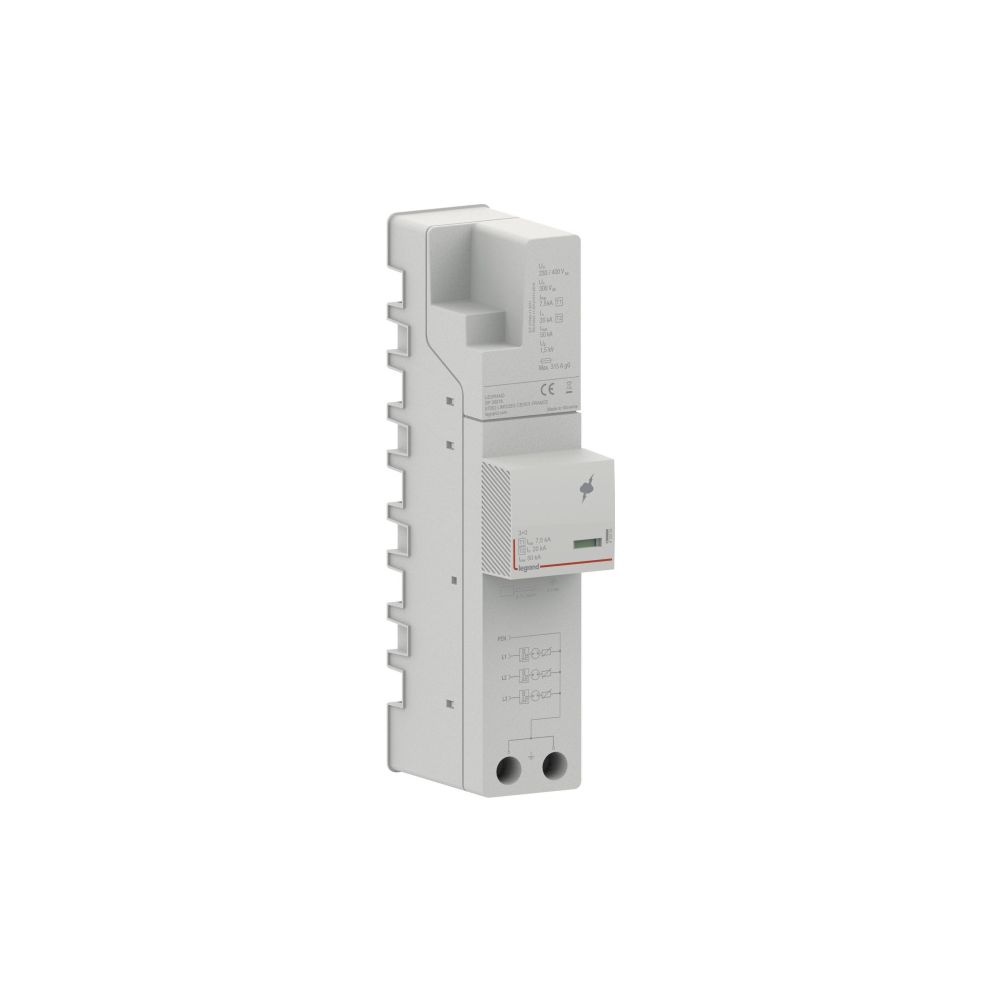

Legrand Kombiableiter Sammelschiene T1+T2, 3-polig, 7,5kA, 230V, IP40, 412454
Dieser Kombiableiter für 40 mm Sammelschienensysteme bietet Überspannungsschutz für TN-C-Systeme. Das Gerät der Prüfklasse Typ 1 und 2 schützt Einrichtungen und Gebäude ohne äußeren Blitzschutz vor Überspannungen durch indirekte Blitzeinschläge oder Schalthandlungen. Die 3-polige Ausführung basiert auf Funkenstreckentechnologie und zeichnet sich durch eine energetisch koordinierte Schutzwirkung zum Endgerät aus.
Schutzfunktion und Anwendung
Das leckstromfreie Gerät ist für eine Nennspannung von 230/400 V AC ausgelegt. Der Status lässt sich direkt über die optische Signalisierung am Gerät ablesen. Die Montage erfolgt auf dem Sammelschienensystem, wobei starre Leiter bis 35 mm² und flexible Leiter bis 25 mm² angeschlossen werden können. Mit einer Schutzart von IP40 ist das Gerät für den Einsatz in Verteilungen optimiert.
Der Kombiableiter stellt mit einem Blitzstoßstrom von 7,5 kA pro Pol eine Lösung für den Schutz nachgeordneter Verbraucher dar. Durch die Kombination der Schutzklassen Typ 1 und 2 wird Sicherheit gegen transiente Überspannungen erreicht, während die energetisch koordinierte Schutzwirkung die angeschlossenen Endgeräte absichert.
Technische Daten
- Prüfklasse: Typ 1 und 2
- Netzform: TN-C
- Polzahl: 3
- Blitzstoßstrom (10/350 µs): 7,5 kA
- Nennspannung AC: 230 V
- Max. Dauerspannung AC: 300 V
- Schutzpegel: 1,5 kV
- Spezifische Energie: 14 kJ/Ohm
- Max. Leiterquerschnitt starr: 35 mm²
- Max. Leiterquerschnitt flexibel: 25 mm²
- Schutzart (IP): IP40
Technische Daten
| Hersteller | Legrand |
| Artikelnummer | LEGRAND-412454 |
| Baugröße | Sonstige |
| Blitzstoßstrom (10/350 µs) | 7.5 |
| EAN-13 | 3414972039406 |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Fernsignalisierung | Nein |
| Gewicht | 0,81 kg |
| Integrierte Vorsicherung | Nein |
| Max Dauerspannung AC | 300 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Montageart | Sammelschiene |
| Nennspannung AC | 230 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform sonstige | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Ja |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Polzahl | 3 |
| Prüfklasse | Typ 1 und 2 |
| Schutzart (IP) | IP40 |
| Schutzpegel | 1.5 |
| Signalisierung am Gerät | Optisch |
| Spezifische Energie (W/R) | 14 kJ/Ohm |
| WEEE-Nr. | 78878655 |
