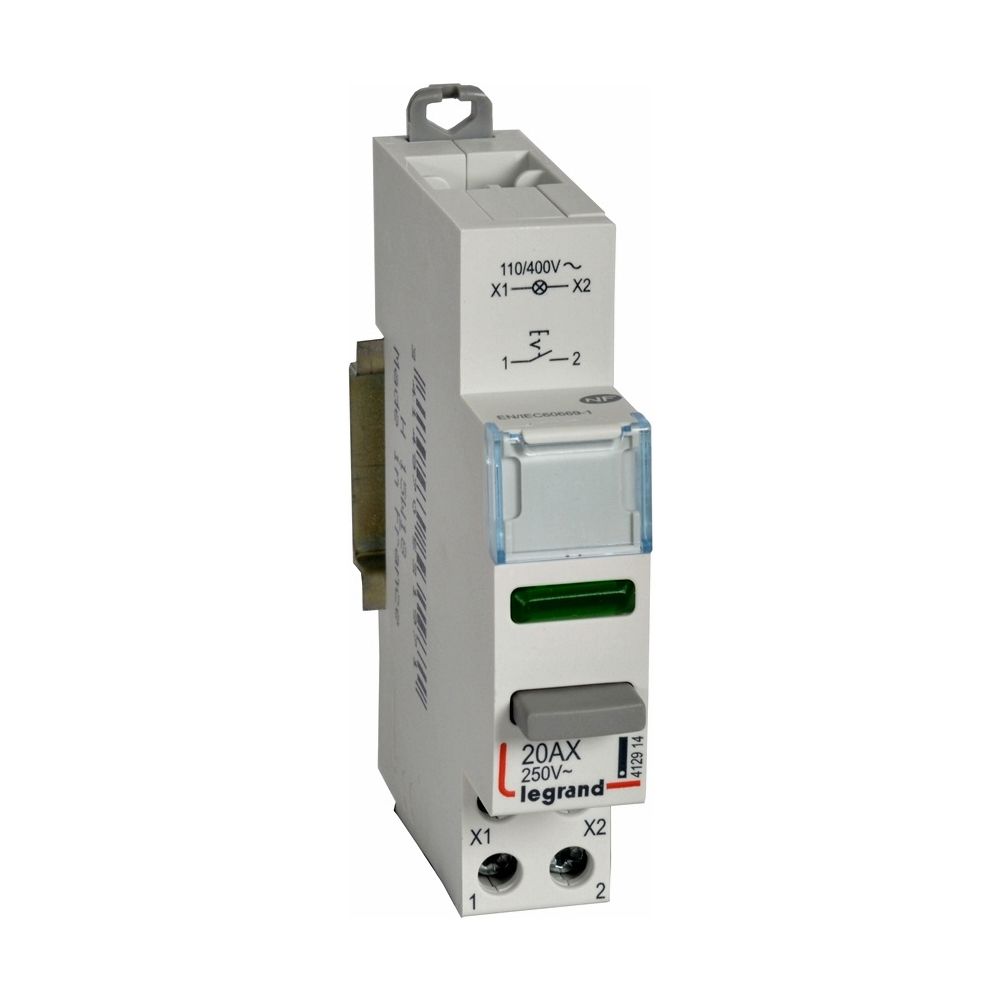

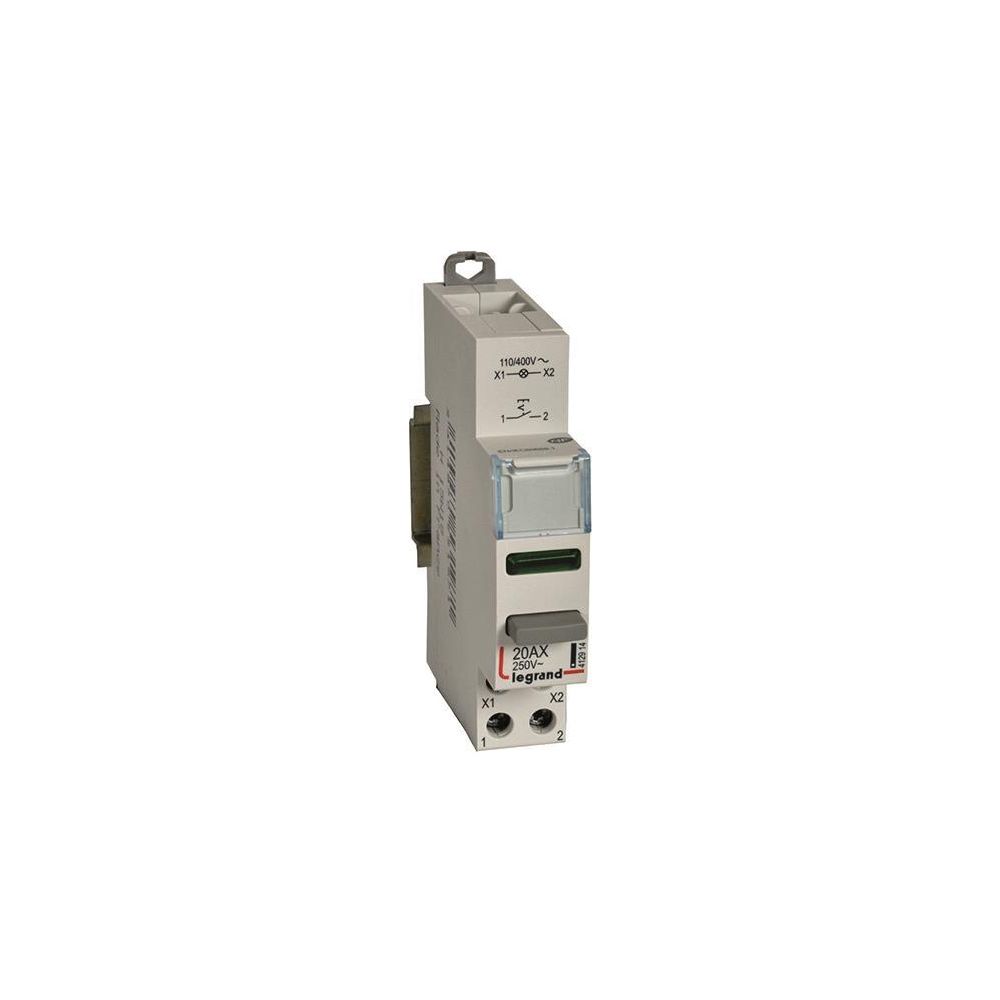

Legrand Druckschalter CX3, 20A, 1 Schließer, LED Grün, 110-400V, 1TE, 412914
Dieser Druckschalter der Serie CX3 ermöglicht das Schalten von Stromkreisen in elektrischen Anlagen. Das kompakte Gerät ist für die Montage auf DIN-Schienen konzipiert und benötigt eine Teilungseinheit Platz im Verteiler. Eine integrierte grüne LED-Signalleuchte bietet eine optische Rückmeldung über den Schaltzustand.
Funktion und Anwendung
Der Schalter ist mit einem Schließerkontakt ausgestattet und für einen Bemessungsstrom von 20 A ausgelegt. Die LED-Beleuchtung ist für einen Spannungsbereich von 110 bis 400 V AC/DC geeignet und weist eine Lebensdauer von 100.000 Stunden auf. Das Leuchtmittel ist austauschbar. Dank der halogenfreien Ausführung und der Schlagfestigkeit von IK04 eignet sich das Bauteil für verschiedene Installationsumgebungen.
Montage und Anschluss
Die Installation erfolgt über Schraubklemmen, die einen Leiterquerschnitt von 0,75 bis 4 mm² aufnehmen. Die Stromversorgung erfolgt von unten, wobei die Anschlussklemmen für eine übersichtliche Verdrahtung gekennzeichnet sind. Ein Textfeld ermöglicht eine Beschriftung direkt am Gerät. Mit einer Einbautiefe von 44 mm fügt sich der Schalter in gängige Verteilungsgehäuse ein.
Durch die Kombination aus kompakter Bauweise und einer Schaltleistung von 20 A stellt dieser Druckschalter eine Lösung für Steuerungsaufgaben dar. Die grüne LED-Signalleuchte sorgt für eine Statusanzeige bei einer Bemessungsspannung von 250 V. Mit einer Breite von einer Teilungseinheit bietet das Gerät eine praxisgerechte Lösung für den Elektroinstallationsbedarf.
Technische Daten
- Schaltstrom: 20 A
- Schaltspannung: 250 V
- Kontaktart: 1 Schließer
- Breite: 1 Teilungseinheit
- Einbautiefe: 44 mm
- Schutzart: IP20
- Anschlussart: Schraubklemme
- Lampenspannung: 110-400 V
- Einsatztemperatur: -25 bis 70 °C
- Schlagfestigkeit: IK04
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der Kontakte als Öffner | 0 |
| Artikelnummer | LEGRAND-412914 |
| Beleuchtungsart | LED austauschbar |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970531971 |
| Einbautiefe | 44 |
| Einsatztemperatur (Min-Max) | -25-70 |
| Farbe | Grau |
| Farbe der Kalotte | Grün |
| Farbe des Knopfes | Grau |
| Geschätzte Lebensdauer des Leuchtmittels | 100000 |
| Gewicht | 0,611 kg |
| Halogenfrei | Ja |
| Höhe | 90 |
| Kapazität der Klemme (Min-Max) | 0.75-4 mm² |
| Lagertemperatur (Min-Max) | -40-70 |
| Lampenspannung (Min-Max) | 110-400 |
| Leuchtmittel | LED |
| Max Lampenleistung | 0.5 |
| Mit Signallampe | Ja |
| Montageart | DIN-Schiene |
| RAL-Nummer | 7035 |
| Schaltspannung | 250 |
| Schaltstrom | 20 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 73.5 |
| WEEE-Nr. | 78878655 |
