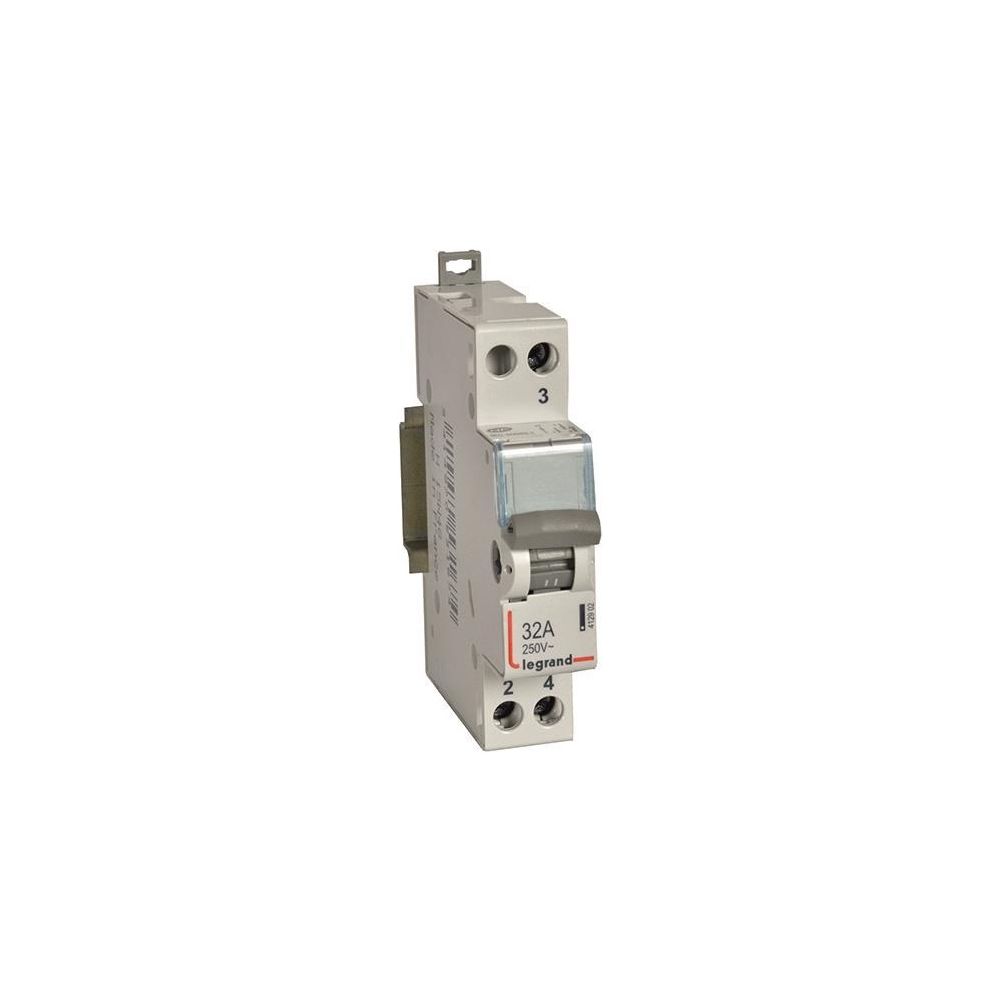

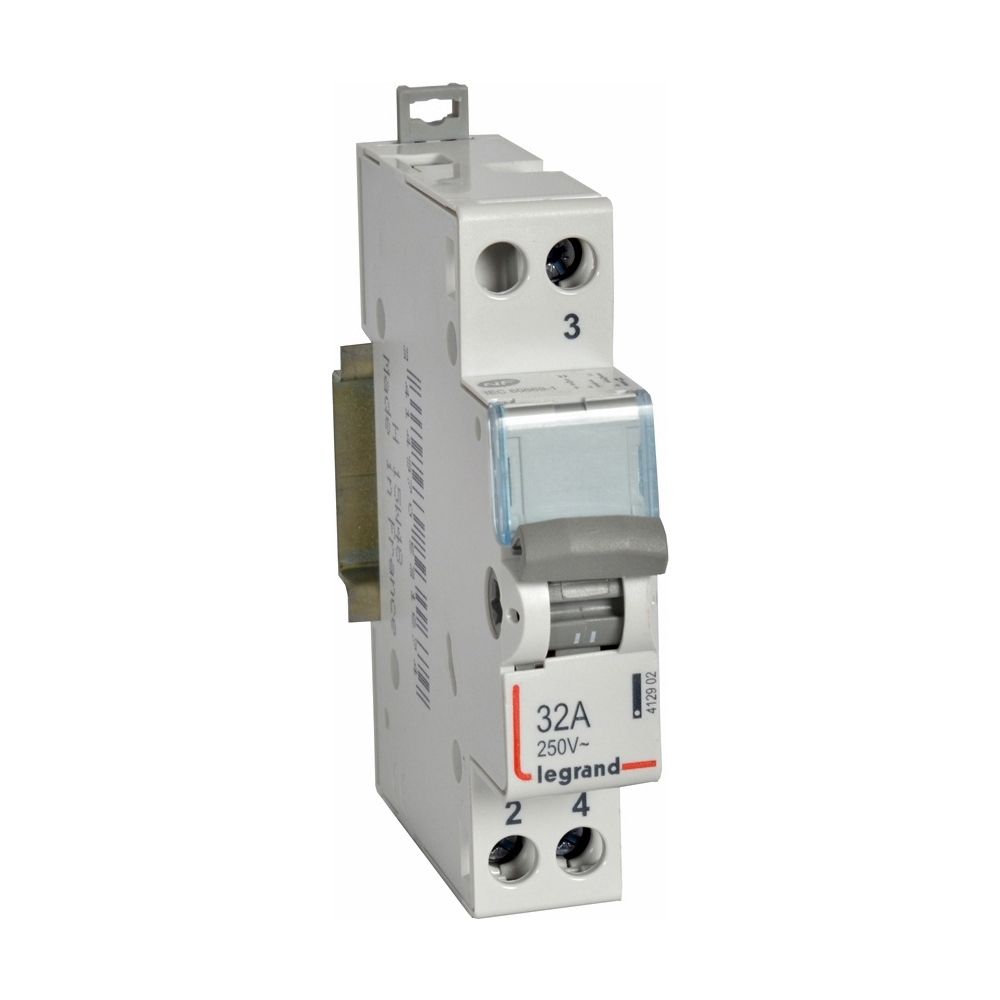

Legrand Wechselschalter CX3 412902, 1 Wechsler 32A, 250V, 1TE, 94x17,7x76mm

Der Wechselschalter aus der Serie CX3 ermöglicht das Schalten von Stromkreisen in elektrischen Anlagen. Das Gerät ist für die Montage auf DIN-Schienen konzipiert und benötigt eine Teilungseinheit Platz im Verteiler. Ausgestattet mit einer Mittelstellung, bietet der Schalter eine präzise Steuerung bei einem Bemessungsstrom von 32 A.

Funktion und Montage

Der Schalter verfügt über einen Wechsler und ist für eine Bemessungsspannung von 230 V bis 250 V ausgelegt. Die Installation erfolgt über Schraubklemmen, die einen Anschlussquerschnitt von 1,5 bis 6 mm² unterstützen. Für eine übersichtliche Anlagenstruktur ist das Gehäuse mit einem Textfeld zur Beschriftung versehen und die Anschlussklemmen sind gekennzeichnet. Die Schutzart IP20 ermöglicht den Einsatz in geschützten Innenbereichen bei Umgebungstemperaturen von -5 bis 40 °C.

Sicherheit und Betrieb

Das Bauteil entspricht den Normen IEC 669-1, EN 60 669-1 sowie VDE 0632 Teil 1. Der Schalthebel lässt sich in beiden Schaltstellungen verriegeln, sofern entsprechendes Zubehör verwendet wird. Zudem besteht die Möglichkeit, die Klemmen zu plombieren. Die Gebrauchskategorie AC-22A nach IEC 947-3 und VDE 0660 Teil 107 unterstreicht die Eignung für anspruchsvolle Schaltaufgaben.

Durch die kompakte Bauweise mit einer Breite von 17,7 mm und einer Einbautiefe von 44 mm lässt sich der Wechselschalter effizient in Verteilersysteme integrieren. Die Kurzschlussfestigkeit von 0,384 kA sorgt für einen stabilen Betrieb. Mit dem Bemessungsstrom von 32 A und der Mittelstellung stellt das Gerät eine Lösung für die Steuerung von Stromkreisen dar.

Technische Daten

• Schaltfunktion: Wechselschalter
• Bemessungsstrom: 32 A
• Bemessungsspannung: 250 V
• Anzahl Wechsler: 1
• Polzahl: 2
• Breite in Teilungseinheiten: 1
• Einbautiefe: 44 mm
• Kurzschlussfestigkeit (Icw): 0,384 kA
• Anschlussart: Schraubklemme
• Schutzart: IP20
