Beschreibung

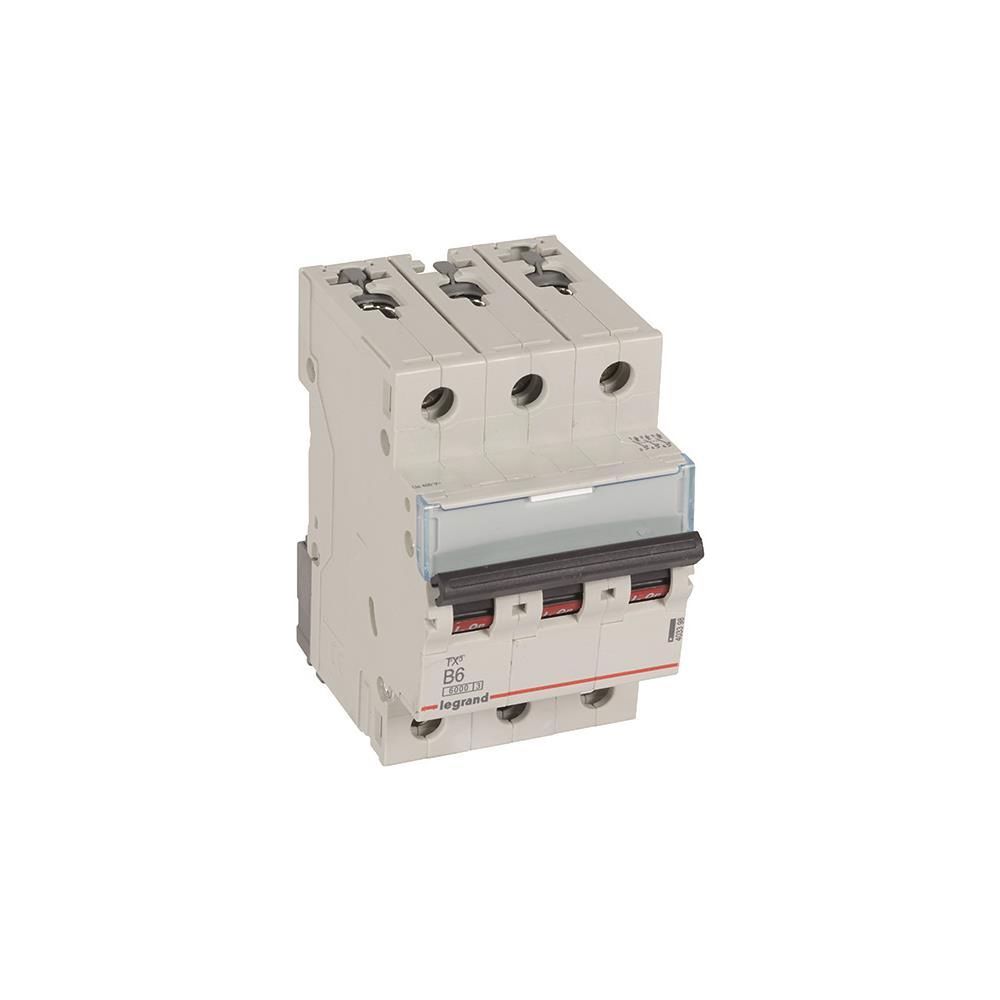

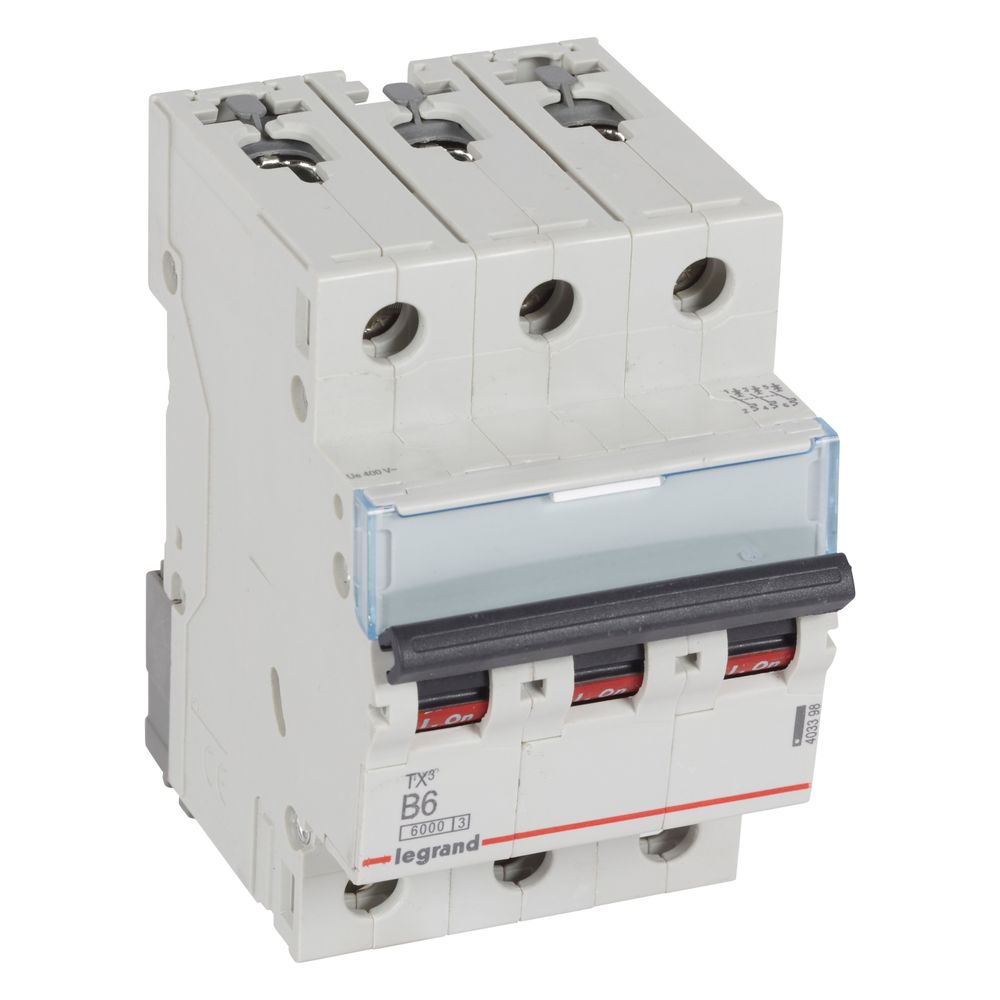

Legrand Leitungsschutzschalter TX3 B-Charakteristik 6A 3-polig, 6kA, 400V, 3TE, Grau, 403398
Der dreipolige Leitungsschutzschalter aus der TX3-Serie von Legrand dient dem Leitungsschutz in Licht- und Steckdosenstromkreisen. Das Gerät mit B-Charakteristik und einem Bemessungsstrom von 6 A zeichnet sich durch ein Bemessungsschaltvermögen von 6 kA bei 400 V aus. Die Montage erfolgt effizient auf einer DIN-Hutschiene mittels rastender Schnellbefestigung.
Funktionsweise und Montage
Der Leitungsschutzschalter ist für den Einsatz in Wechselstromnetzen konzipiert und ermöglicht eine flexible Stromversorgungsrichtung von oben oder unten. Die Verbindung kann wahlweise über Phasenschienen oder Kabel erfolgen, wobei die integrierte Fahrstuhlklemme mit Untersteckschutz ein sicheres Einführen der Leiter unterstützt. Zur übersichtlichen Anlagenverwaltung verfügt das Gerät über ein Beschriftungsfenster sowie eine eindeutige Schaltstellungsanzeige in Rot und Grün direkt am Schalthebel.
Erweiterbarkeit und Sicherheit
Das Gehäuse in der Farbe Grau (RAL 7035) entspricht der Schutzart IP20 und ist halogenfrei ausgeführt. Für erweiterte Anforderungen in der Elektroinstallation ist der Anbau von Zusatzeinrichtungen wie Hilfsgeräten möglich. Mit einer Breite von 3 Teilungseinheiten fügt sich der Schalter kompakt in die Verteilungsstruktur ein und erfüllt die Anforderungen der Energiebegrenzungsklasse 3.
Dieser Leitungsschutzschalter bietet eine robuste Lösung für die Absicherung elektrischer Anlagen. Mit einer Bemessungsspannung von 400 V, einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 6 A ermöglicht er eine präzise Abschaltung im Fehlerfall. Die einfache Montage auf DIN-Schienen sowie die Möglichkeit zur Erweiterung durch Zusatzeinrichtungen machen ihn zu einer flexiblen Komponente für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsstrom: 6 A
- Auslösecharakteristik: B
- Polzahl: 3
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen: 6 kA
- Breite in Teilungseinheiten: 3
- Energiebegrenzungsklasse: 3
- Anschlussart: Schraubklemme
- Montageart: DIN-Schiene
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-403398 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 6 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970387462 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,392 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
