Beschreibung

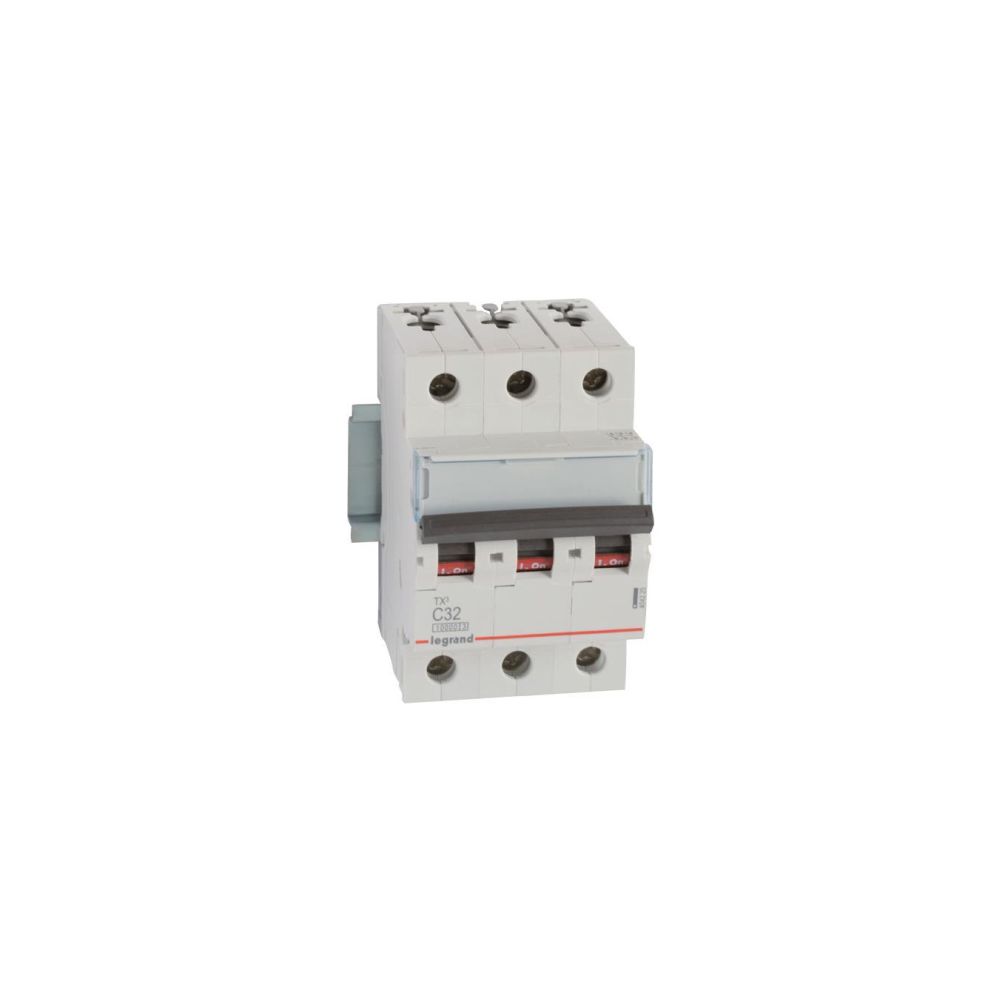

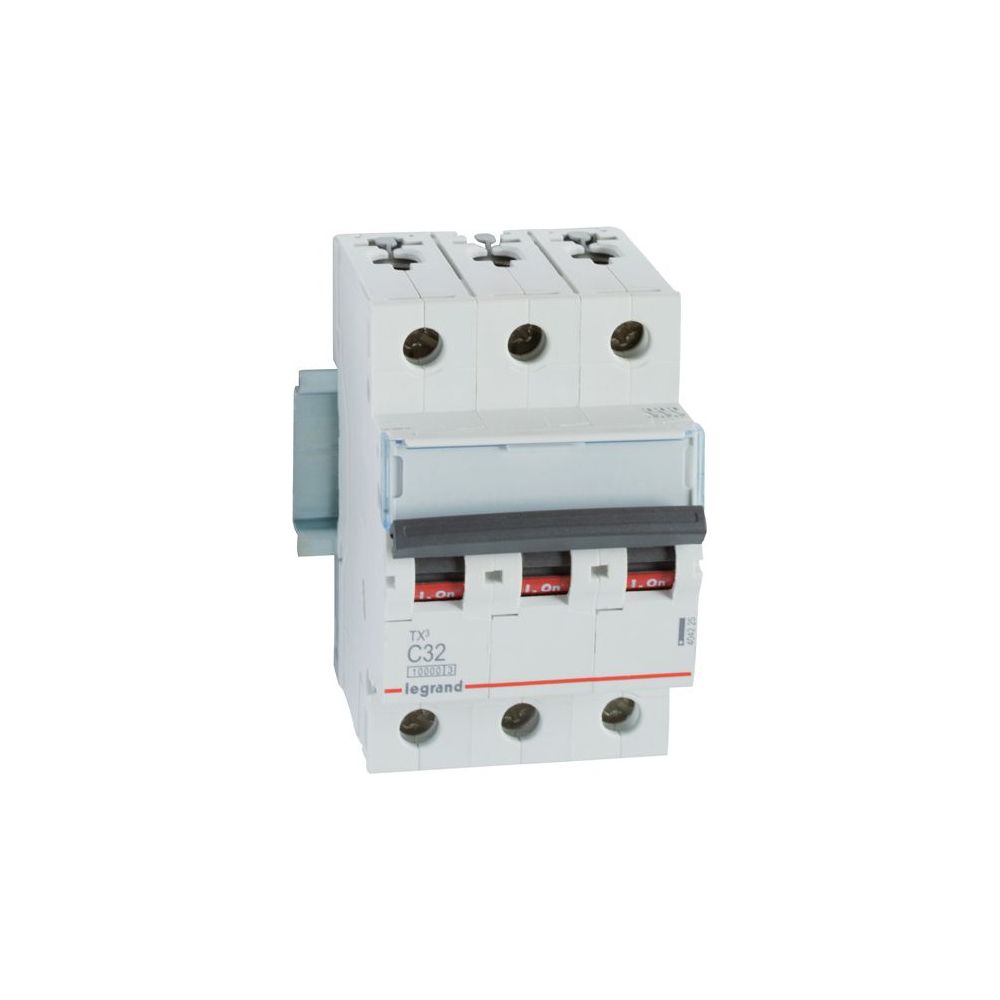

Legrand Leitungsschutzschalter TX3 C 32A, 3-polig, 10kA, 400V, 3TE, Grau, 404225
Dieser 3-polige Leitungsschutzschalter der Serie TX3 bietet zuverlässigen Schutz für elektrische Anlagen und ist für einen Bemessungsstrom von 32 A ausgelegt. Mit seiner C-Charakteristik eignet sich das Gerät ideal für den Einsatz in Stromkreisen mit hohen Einschaltströmen, wie sie bei Motoren oder Transformatoren auftreten. Die Montage erfolgt effizient auf einer DIN-Schiene.
Zuverlässige Absicherung und Montage
Das Schaltgerät ist für eine Bemessungsspannung von 400 V ausgelegt und erreicht ein Bemessungsschaltvermögen von 10 kA. Die Energiebegrenzungsklasse 3 sorgt für eine hohe Selektivität und einen effektiven Schutz der nachgeschalteten Leitungen. Für eine einfache Handhabung und Übersichtlichkeit im Verteiler verfügt das Gehäuse über ein integriertes Beschriftungsfenster sowie eine klare Schaltstellungsanzeige in Rot und Grün direkt am Schalthebel. Die Anschlussklemmen sind als Fahrstuhlklemmen mit Untersteckschutz ausgeführt, was eine sichere Leiterzuführung ermöglicht.
Flexibilität bei der Installation
Die kompakte Bauweise mit einer Breite von 3 Teilungseinheiten ermöglicht eine platzsparende Integration in Unterverteilungen. Die Stromversorgungsrichtung ist flexibel wählbar, da der Anschluss sowohl von oben als auch von unten erfolgen kann. Zudem ist das System für die Kombination mit Phasenschienen und Kabeln ausgelegt. Bei Bedarf lässt sich das Gerät durch den Anbau von Hilfsgeräten erweitern, um spezifische Anforderungen in der Elektroinstallation zu erfüllen.
Der Leitungsschutzschalter überzeugt durch seine robuste Bauweise und hohe Betriebssicherheit. Mit einer Bemessungsstoßspannungsfestigkeit von 4 kV und der Einhaltung gängiger Normen bietet er eine solide Basis für den Leitungsschutz in gewerblichen und privaten Anlagen. Die halogenfreie Ausführung und die einfache Montage auf der DIN-Schiene unterstützen eine normgerechte Elektroinstallation bei einem Bemessungsstrom von 32 A.
Technische Daten
- Bemessungsstrom: 32 A
- Auslösecharakteristik: C
- Polzahl: 3
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen: 10 kA
- Breite in Teilungseinheiten: 3
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-404225 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 16 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 32 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970394439 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,427 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
