Beschreibung

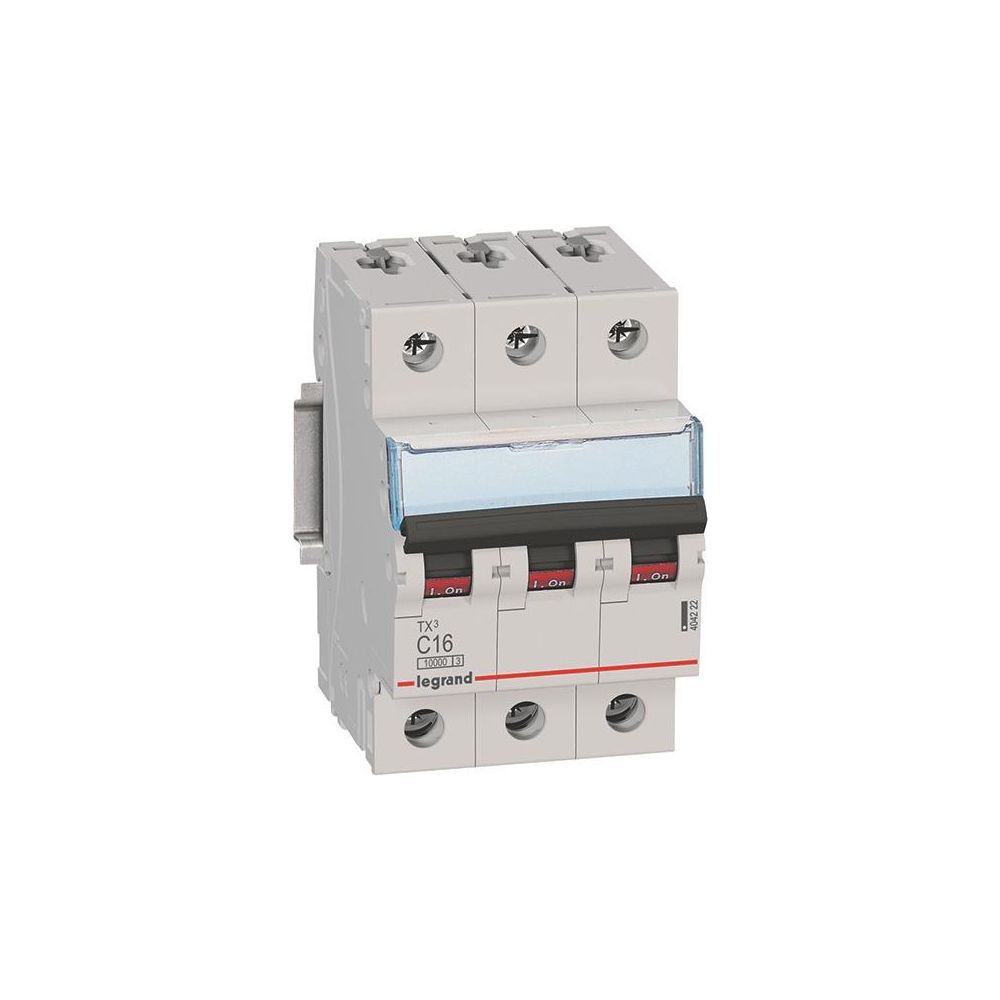

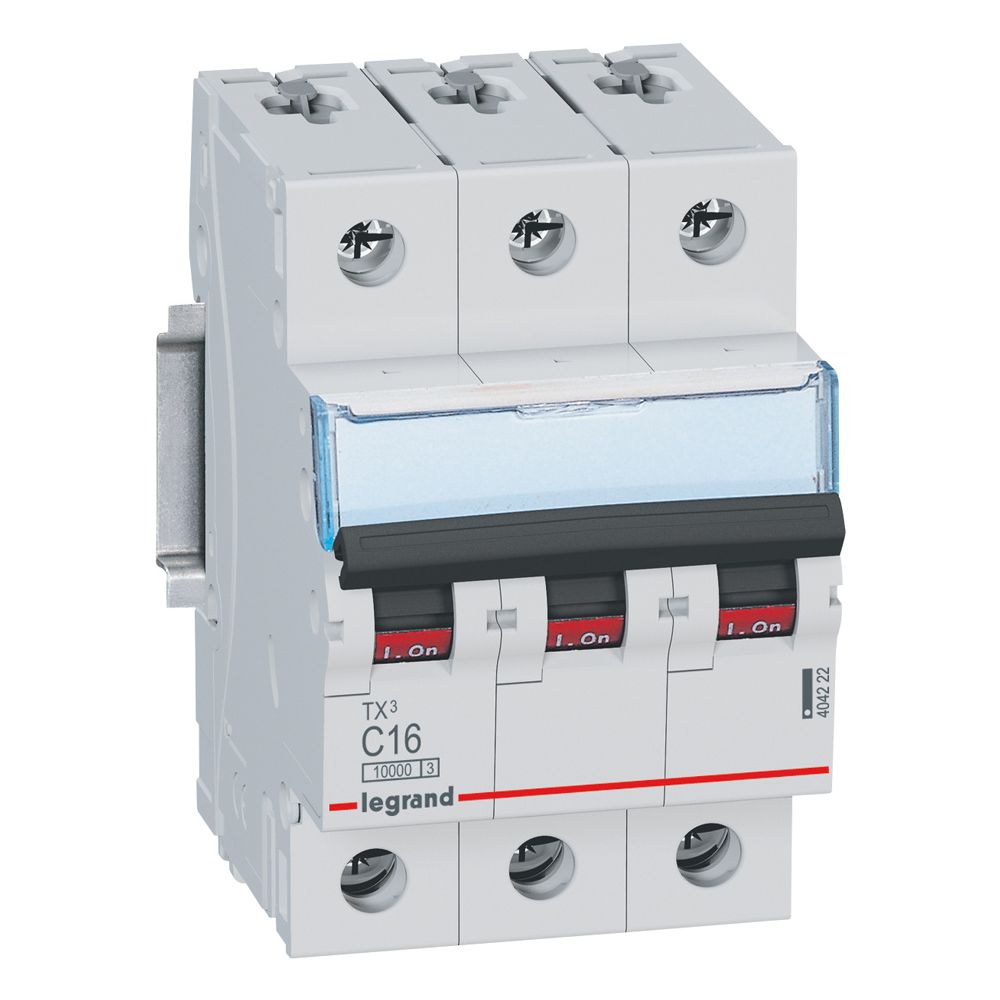

Legrand Leitungsschutzschalter TX3 C 16A, 3-polig, 10kA, 400V, 3TE, Grau
Der 3-polige Leitungsschutzschalter aus der TX3-Serie von Legrand bietet zuverlässigen Schutz für elektrische Anlagen mit einem Bemessungsstrom von 16 A. Dank der C-Charakteristik eignet sich das Gerät ideal für Stromkreise mit höheren Einschaltströmen, wie sie bei Motoren oder Transformatoren auftreten. Die Montage erfolgt effizient auf einer DIN-Hutschiene.
Zuverlässige Absicherung und Montage
Das Schaltgerät ist für eine Bemessungsspannung von 400 V ausgelegt und erreicht ein Bemessungsschaltvermögen von 10 kA. Für eine hohe Betriebssicherheit sorgt die Energiebegrenzungsklasse 3. Die Installation wird durch eine rastende Schnellbefestigung auf Hutprofilschienen erleichtert, wobei die Stromzuführung flexibel von oben oder unten erfolgen kann. Die Anschlussklemmen sind als Schraubklemmen ausgeführt und verfügen über einen Untersteckschutz, der ein sicheres Einführen der Leiter ermöglicht.
Komfort und Erweiterbarkeit
Das Gerät ist mit einer eindeutigen Schaltstellungsanzeige in Rot und Grün direkt am Schalthebel ausgestattet, die den Betriebszustand auf einen Blick erkennbar macht. Ein integriertes Beschriftungsfenster unterstützt die übersichtliche Kennzeichnung im Verteiler. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine flexible Anpassung an spezifische Anforderungen in der Elektroinstallation erlaubt.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: C
- Polzahl: 3
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen: 10 kA
- Breite in Teilungseinheiten: 3 TE
- Energiebegrenzungsklasse: 3
- Anschlussart: Schraubklemme
- Montageart: DIN-Schiene
- Schutzart: IP20
Dieser Leitungsschutzschalter kombiniert robuste Technik mit anwenderfreundlichen Details für eine sichere Absicherung von Stromkreisen. Mit einer Breite von 3 Teilungseinheiten und der bewährten C-Charakteristik stellt das Gerät eine leistungsfähige Lösung für anspruchsvolle Anwendungen dar, die durch die einfache Montage und die klare Schaltstellungsanzeige eine effiziente Handhabung im täglichen Betrieb ermöglicht.
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-404222 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 16 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970394378 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,336 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
