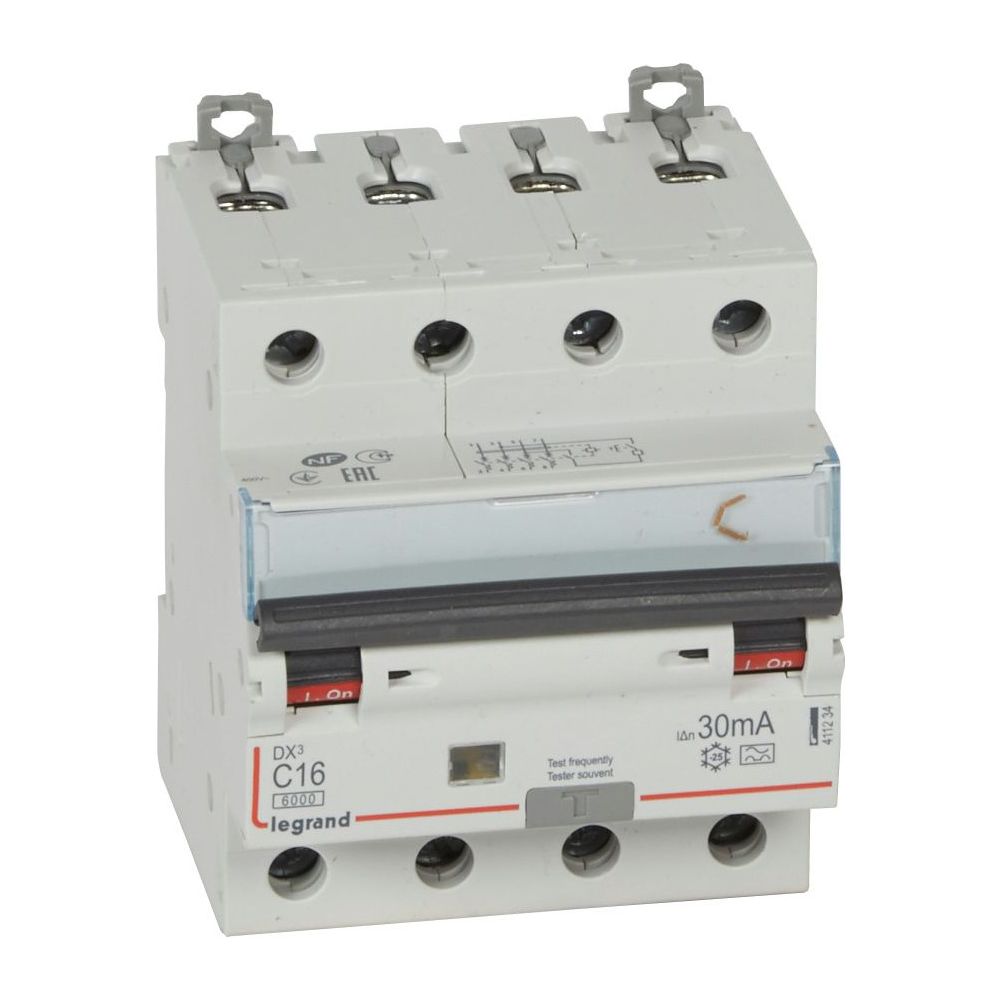

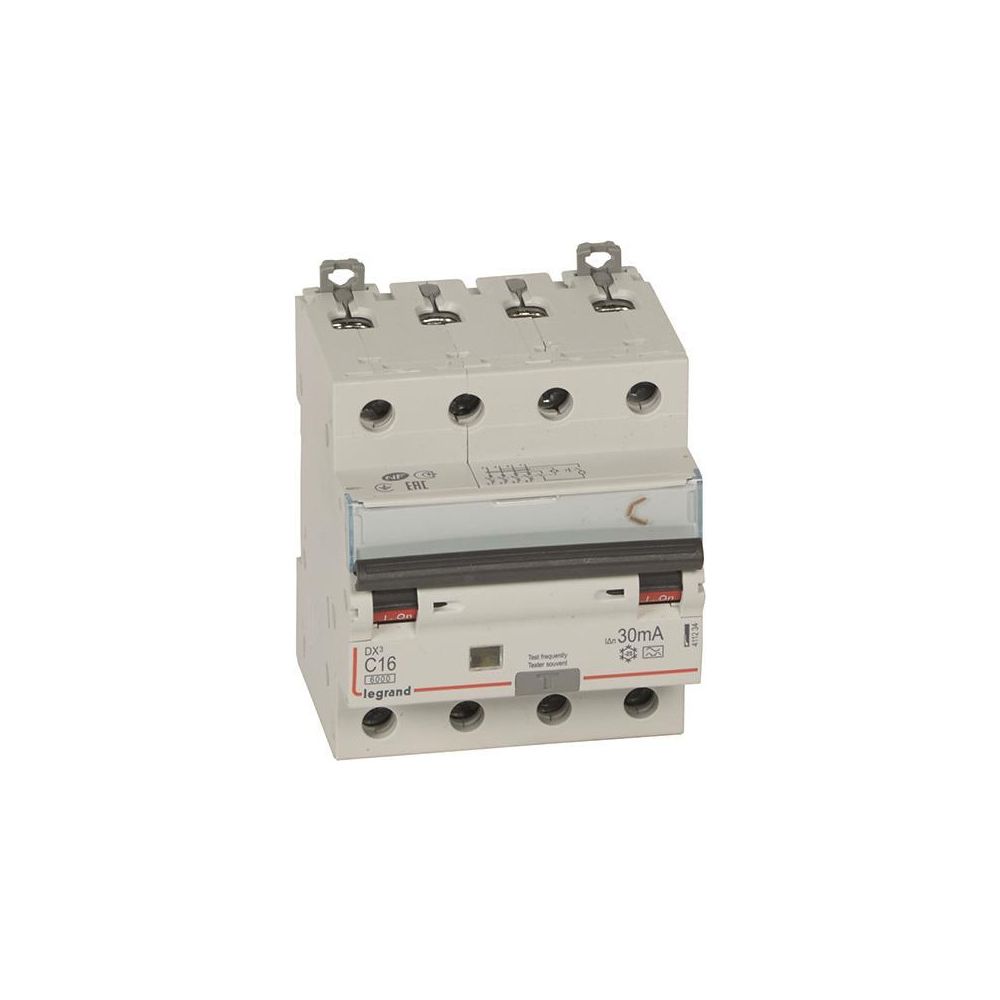

Legrand FI/LS-Schalter DX3 C 16A, 4-polig, 6kA, 30mA, Typ A, 400V, 4TE, 411234
Dieser 4-polige FI/LS-Schalter der Serie DX3 von Legrand kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit 4 Teilungseinheiten. Er ist für Wechsel- und pulsierende Gleichfehlerströme vom Typ A ausgelegt und bietet eine zuverlässige Absicherung in elektrischen Anlagen bei einer Bemessungsspannung von 400 V. Die Montage erfolgt effizient auf Hutprofilschienen mittels rastender Schnellbefestigungen.
Funktionsweise und Sicherheit
Das Gerät verfügt über eine C-Charakteristik und ein Bemessungsschaltvermögen von 6 kA. Zur schnellen Diagnose ist eine Auslöseanzeige integriert, die zwischen Fehlerstrom- oder Prüftastenauslösung (gelb) und Kurzschluss- oder Handauslösung (farblos) unterscheidet. Der mitschaltende Neutralleiter sowie die verriegelbare Schaltstellungsanzeige in Rot und Grün erhöhen die Betriebssicherheit. Ein Untersteckschutz an der Fahrstuhlklemme sorgt für ein sicheres Einführen der Leiter.
Montage und Flexibilität
Die Bauweise ermöglicht eine einfache Integration in Verteilungen mit einer Einbautiefe von 44 mm. Das Gehäuse ist mit einem Beschriftungsfenster ausgestattet, um eine klare Kennzeichnung der Stromkreise zu ermöglichen. Bei Bedarf kann das System durch den Anbau von Hilfsgeräten erweitert werden, was eine hohe Flexibilität bei der Konfiguration der elektrischen Installation sicherstellt.
Der FI/LS-Schalter bietet mit einem Bemessungsstrom von 16 A und einem Bemessungsfehlerstrom von 30 mA eine präzise Absicherung für anspruchsvolle Anwendungen. Durch die Energiebegrenzungsklasse 3 und die Stoßstromfestigkeit von 0,25 kA ist ein hoher Schutzstandard sichergestellt. Die robuste Ausführung nach EN 61009-1 und VDE 0664-20 macht dieses Gerät zu einer zuverlässigen Komponente für die moderne Elektroinstallation.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V
- Auslösecharakteristik: C
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 4
- Fehlerstrom-Typ: A
- Breite in Teilungseinheiten: 4
- Einbautiefe: 44 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anzahl der abgesicherten Pole | 4 |
| Artikelnummer | LEGRAND-411234 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstrom | 16 |
| Breite | 71.2 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3245064112345 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Nein |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,505 kg |
| Höhe | 83 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Polzahl (gesamt) | 4 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 |
| Tiefe | 77.8 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 78878655 |
