Beschreibung

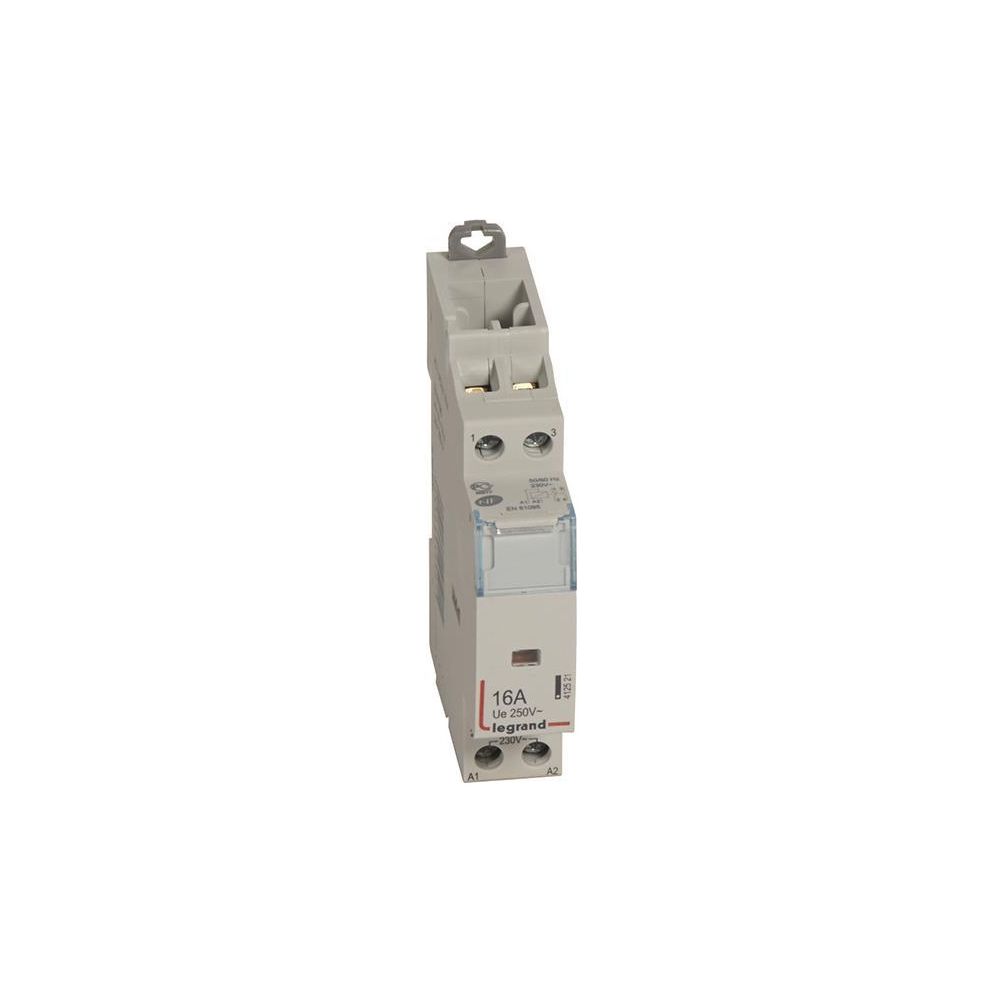

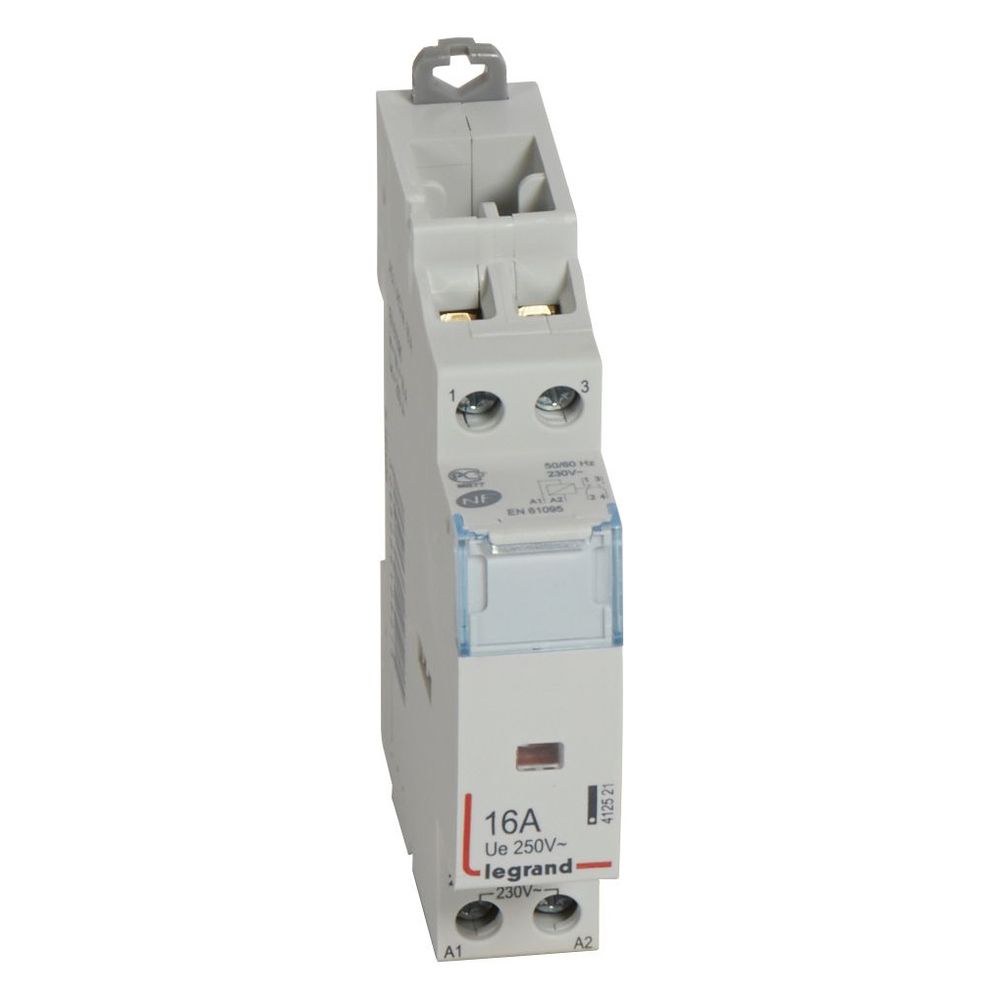

Legrand Installationsschütz CX3 412521, 16A, 230V, 1 Schließer 1 Öffner, Grau, 412521
Das Legrand Installationsschütz der Serie CX3 ermöglicht das zuverlässige Schalten von Lasten wie Lampengruppen, Motoren und Heizungen. Das 2-polige Gerät ist für eine Spulenspannung von 230 V AC ausgelegt und bietet einen Bemessungsbetriebsstrom von 16 A. Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf einer DIN-Schiene.
Funktionsweise und Anwendung
Das Schütz ist für eine Betriebsspannung von 250 V ausgelegt und zeichnet sich durch einen geräuschreduzierten Schaltbetrieb aus. Die Kontaktkonfiguration umfasst einen Schließer sowie einen Öffner. Zur übersichtlichen Anlagenverwaltung verfügt das Gehäuse über ein integriertes Beschriftungsfenster sowie eine Schaltzustandsanzeige. Die Anschlussklemmen sind für einen Querschnittsbereich von 0,75 bis 6 mm² ausgelegt und bieten eine klare Bezeichnungsangabe.
Flexibilität und Robustheit
Das kompakte Design mit einer Breite von einer Teilungseinheit spart Platz im Verteilerschrank. Die halogenfreie Ausführung in Grau (RAL 7035) erfüllt moderne Sicherheitsstandards. Bei Bedarf lässt sich das System durch den Anbau von Hilfsschaltern erweitern. Die Schutzart IP2X sowie eine Schlagfestigkeit von IK04 unterstreichen die robuste Bauweise für den professionellen Einsatz.
Das Installationsschütz überzeugt durch seine kompakte Bauform und die einfache Montage. Mit einer Bemessungsbetätigungsspannung von 195 bis 253 V AC und einer hohen Schaltleistung für Glühlampen bis 2000 W bietet es eine leistungsstarke Lösung für diverse Schaltaufgaben. Die Kombination aus einem Schließer und einem Öffner sowie die Erweiterbarkeit durch Zusatzeinrichtungen machen das Gerät zu einer vielseitigen Komponente in der Elektroinstallation.
Technische Daten
- Bemessungsbetriebsstrom: 16 A
- Bemessungsbetriebsspannung: 250 V
- Spulenspannung: 230 V AC
- Kontaktkonfiguration: 1 Schließer, 1 Öffner
- Breite: 1 Teilungseinheit
- Einbautiefe: 44 mm
- Max. Glühlampenlast: 2000 W
- Max. Leuchtstofflampenlast: 1300 VA
- Schutzart: IP2X
- Einsatztemperatur: -25 bis 60 °C
Technische Daten
| Hersteller | Legrand |
| Anzahl der Kontakte als Schließer | 1 |
| Anzahl der Kontakte als Öffner | 1 |
| Artikelnummer | LEGRAND-412521 |
| Bemessungsbetriebsspannung (Min-Max) | 250-250 |
| Bemessungsbetriebsstrom | 16 |
| Bemessungsbetätigungsspannung (Min-Max) | 195-253 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3245064125215 |
| Einbautiefe | 44 |
| Einsatztemperatur (Min-Max) | -25-60 |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,492 kg |
| Halogenfrei | Ja |
| Höhe | 94.9 |
| Kapazität der Klemme (Min-Max) | 0.75-6 mm² |
| Lagertemperatur (Min-Max) | -40-70 |
| Max Glühlampenlast | 2000 |
| Max Leuchtstofflampenlast | 1300 |
| Max Leuchtstofflampenlast (Duo-Schaltung) | 1400 |
| Max Leuchtstofflampenlast (parallel kompensiert) | 600 |
| Montageart | DIN-Schiene |
| RAL-Nummer | 7035 |
| Schieber für Handschaltung | Ja |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP2X |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart der Betätigungsspannung | AC |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 67.3 |
| Verbindungsart | Kabel |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
