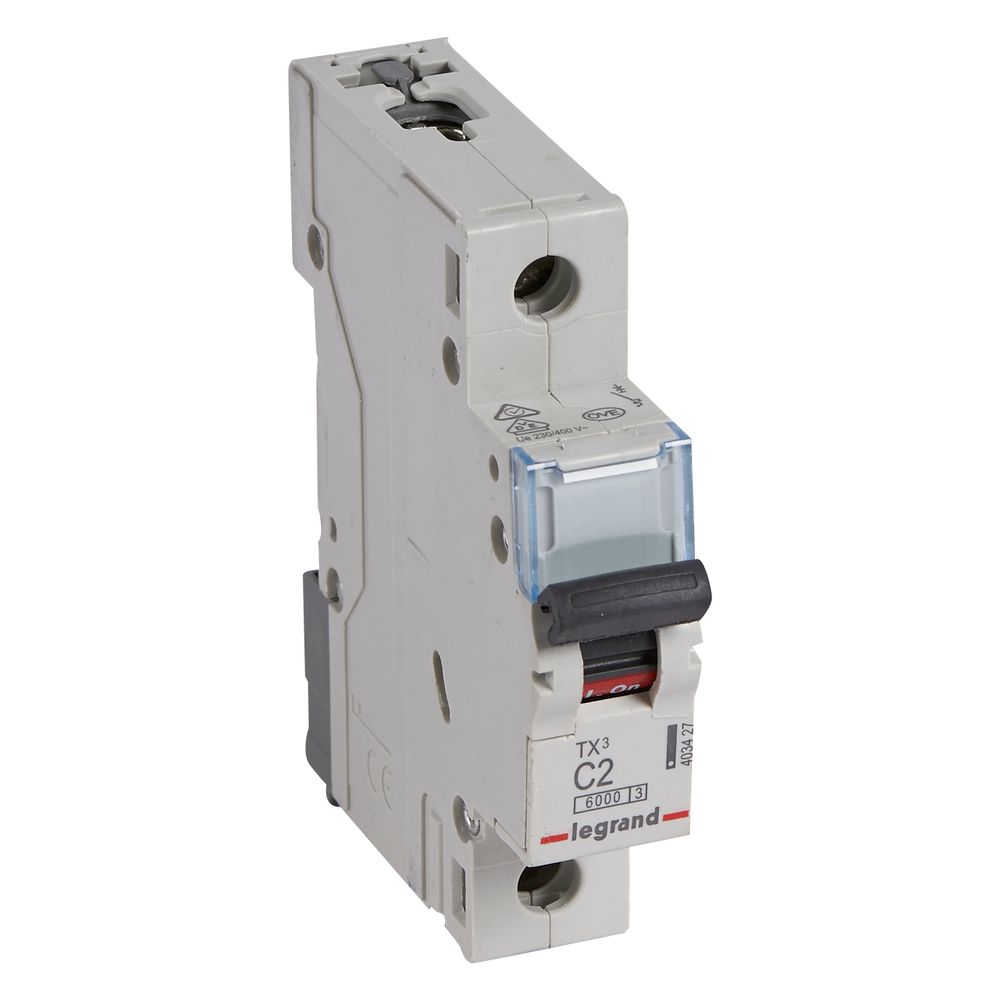

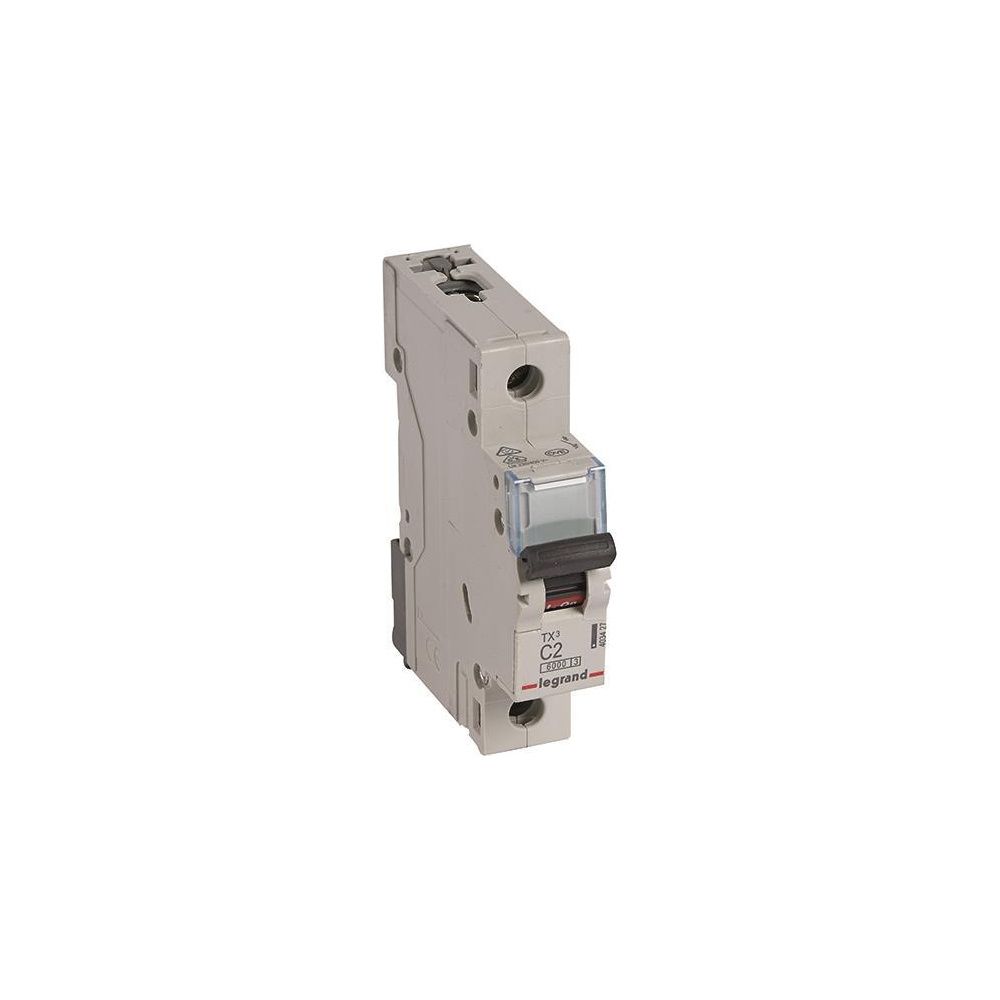

Legrand Leitungsschutzschalter TX3 C 2A, 1-polig, 6kA, 1TE, Grau

Der einpolige Leitungsschutzschalter aus der TX3-Serie von Legrand dient der zuverlässigen Absicherung von Stromkreisen in elektrischen Anlagen. Mit seiner C-Charakteristik eignet sich das Gerät besonders für Anwendungen mit höheren Einschaltströmen, wie sie bei Motoren oder Transformatoren auftreten. Die Montage erfolgt effizient auf einer DIN-Hutschiene mittels rastender Schnellbefestigung.

Funktionsweise und Montage

Das Schaltgerät ist für eine Bemessungsspannung von 230/400 VAC ausgelegt und bietet ein Bemessungsschaltvermögen von 6 kA. Die Energiebegrenzungsklasse 3 sorgt für eine hohe Selektivität und einen effektiven Schutz der nachgeschalteten Leitungen. Zur einfachen Handhabung verfügt der Schalter über eine klare Schaltstellungsanzeige in Rot oder Grün direkt am Hebel sowie ein integriertes Beschriftungsfenster. Die Fahrstuhlklemme mit Untersteckschutz ermöglicht ein sicheres Einführen der Leiter, wobei der Anschluss wahlweise über Phasenschienen oder Kabel erfolgen kann.

Flexibilität im System

Das kompakte Gerät benötigt lediglich eine Teilungseinheit Platz im Verteiler. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine flexible Anpassung an spezifische Anforderungen der Elektroinstallation erlaubt. Das Gehäuse ist halogenfrei ausgeführt und entspricht der Schutzart IP20.

Technische Daten

• Bemessungsstrom: 2 A
• Auslösecharakteristik: C
• Bemessungsschaltvermögen: 6 kA
• Polzahl: 1
• Breite in Teilungseinheiten: 1
• Bemessungsspannung: 230/400 V
• Montageart: DIN-Schiene
• Anschlussart: Schraubklemme
• Schutzart: IP20
• Energiebegrenzungsklasse: 3

Dieser Leitungsschutzschalter bietet eine robuste Lösung für den Leitungsschutz in anspruchsvollen Umgebungen. Durch die Kombination aus 2 A Bemessungsstrom, 6 kA Schaltvermögen und der C-Charakteristik stellt das Gerät eine sichere Abschaltung bei Überlast oder Kurzschluss sicher. Die einfache Montage auf der DIN-Schiene und die Möglichkeit zur Erweiterung durch Zusatzeinrichtungen machen ihn zu einer vielseitigen Komponente für moderne Elektroverteilungen.
