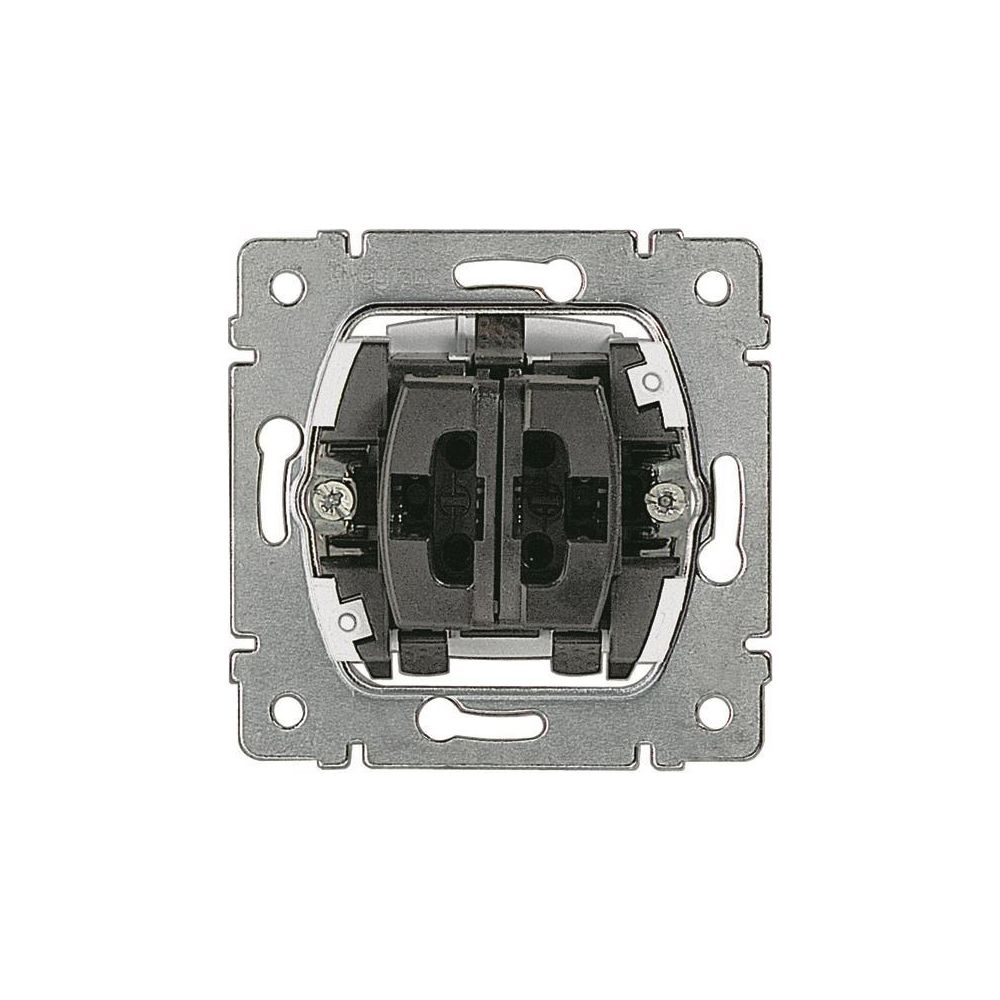

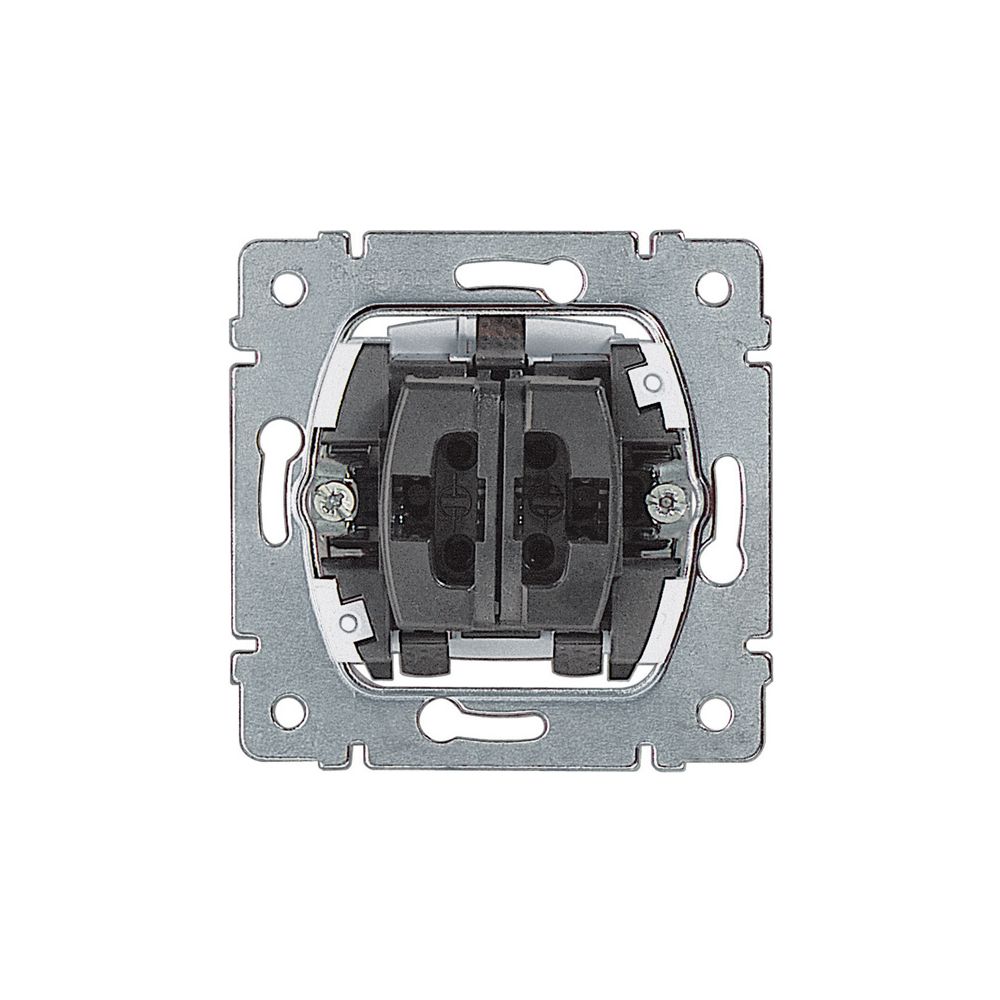

Legrand Doppelwechselschalter-Einsatz, 250V, 10A, 71x71x32,5mm, Kunststoff, RAL 7016, 775808

Dieser Doppelwechselschalter-Einsatz dient als Basiselement für die Unterputz-Installation. Mit zwei Betätigungswippen ausgestattet, ermöglicht das Modul eine flexible Lichtsteuerung bei einer Nennspannung von 250 V und einem Bemessungsstrom von 10 A.

Robuste Konstruktion und Montage

Der Einsatz zeichnet sich durch einen stabilen, 1 mm starken Metallring aus, der eine hohe mechanische Stabilität bietet. Die Montage erfolgt wahlweise über Spreiz- oder Schraubbefestigung, wobei die selbstrückstellenden Spreizkrallen eine große Spreizweite aufweisen. Für eine effiziente Installation sorgen die schraublosen Verbindungsklemmen sowie eine trichterförmige Drahteinführung. Der verwendete Thermoplast ist halogenfrei und weist eine matte, unbehandelte Oberfläche auf.

Technische Details für den Einsatz

Das Gerät ist für den Betrieb in einem Temperaturbereich von -5 bis 40 °C ausgelegt und entspricht der Schutzart IP21. Die Schlagfestigkeit ist mit IK02 klassifiziert. Mit einer Einbautiefe von 21,5 mm ist das Modul für gängige Unterputzdosen mit einer Mindesttiefe von 30 mm geeignet. Die elektrische Anbindung erfolgt über Aderquerschnitte von 2,5 mm².

Durch die Kombination aus hochwertigem Thermoplast und einer durchdachten Montagetechnik bietet dieses Basiselement eine langlebige Lösung für die Elektroinstallation. Die Ausführung als Doppelwechselschalter mit 10 AX Schaltstrom für Leuchtstofflampen deckt vielfältige Anforderungen ab. Dank der robusten Spreizkrallen und der präzisen Bauweise mit 71 mm Gerätebreite und -höhe lässt sich das Element sicher und passgenau in die Wandinstallation integrieren.

Technische Daten

• Schaltungsart: Wechselschalter
• Anzahl der Betätigungswippen: 2
• Nennspannung: 250 V
• Bemessungsstrom: 10 A
• Schaltstrom für Leuchtstofflampen: 10 AX
• Montageart: Unterputz
• Befestigungsart: Krallen-/Schraubbefestigung
• Schutzart: IP21
• Einbautiefe: 21,5 mm
• Aderquerschnitt: 2,5 mm²
