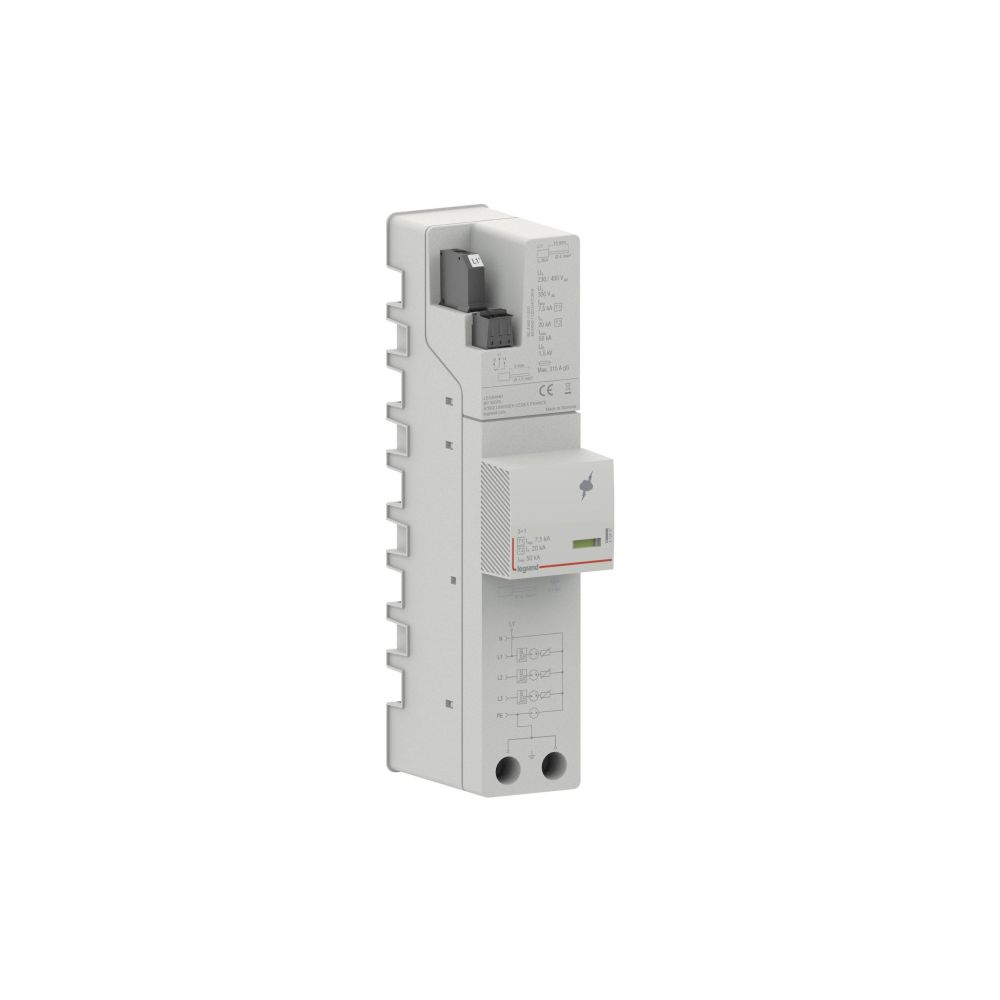

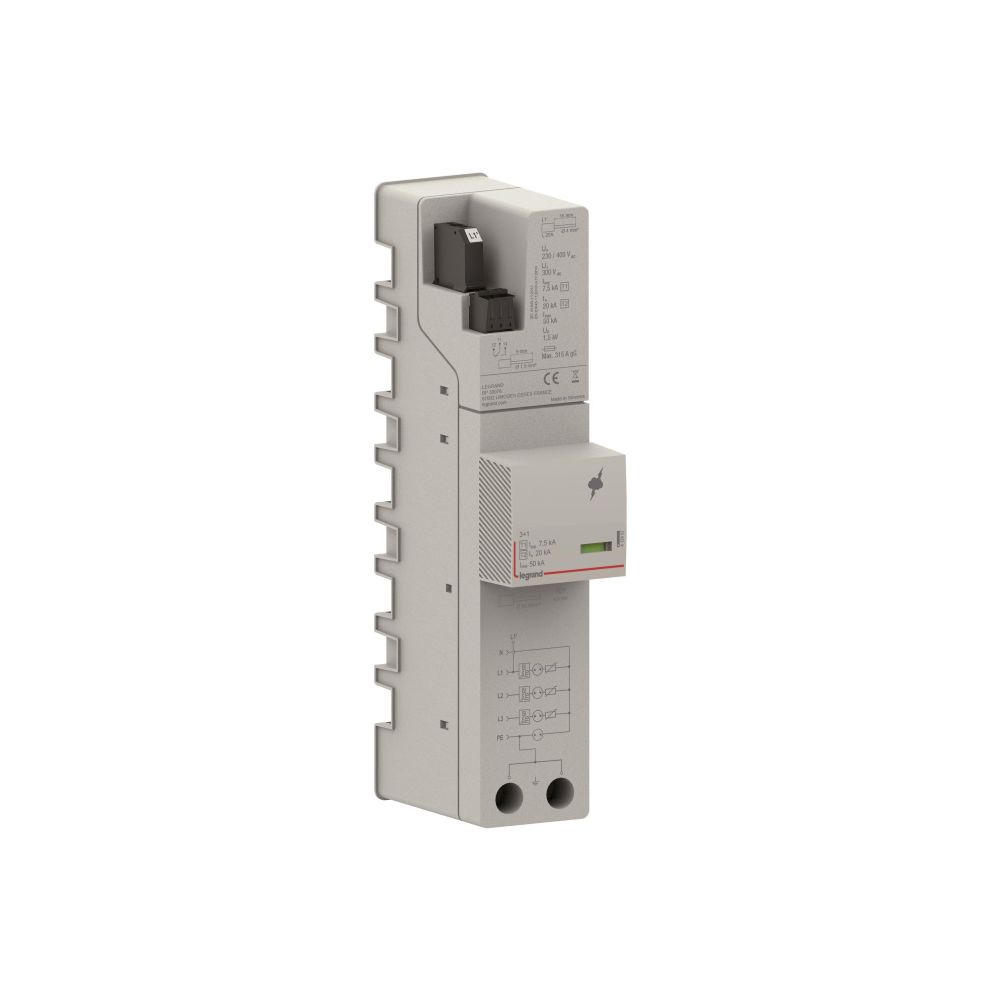

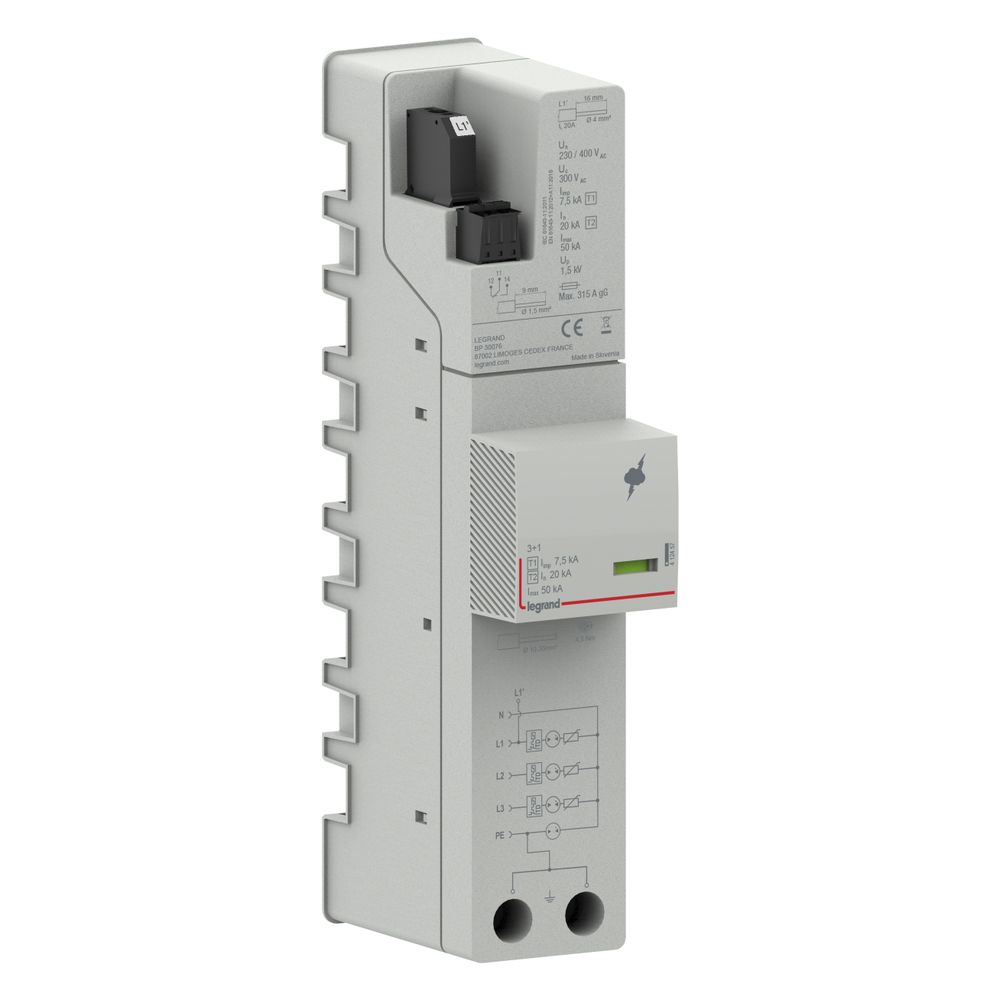

Legrand Kombiableiter für Sammelschienensystem T1+T2, 7,5kA, 3+1 Schaltung, TT/TNS, Fernmeldekontakt, 412457
Dieser Kombiableiter für 40 mm Sammelschienensysteme dient als Überspannungsschutz in TT- und TN-S-Netzen. Das Gerät der Prüfklasse Typ 1 und 2 schützt elektrische Anlagen und nachgeordnete Verbraucher vor Überspannungen durch indirekte Blitzeinschläge oder Schalthandlungen.
Schutzfunktion und Anwendung
Der Ableiter basiert auf einer Funkenstreckentechnologie und ist leckstromfrei konzipiert. Er eignet sich für den Einsatz in Gebäuden ohne äußeren Blitzschutz und bietet eine energetisch koordinierte Schutzwirkung für angeschlossene Endgeräte. Die 3+1 Schaltung gewährleistet eine sichere Ableitung von Überspannungen bei einer Nennspannung von 230/400 V AC.
Installation und Überwachung
Die Montage erfolgt direkt auf dem Sammelschienensystem. Zur Überwachung des Betriebszustands verfügt das Gerät über eine optische Signalisierung direkt am Gehäuse sowie einen integrierten Fernmeldekontakt. Zusätzlich ist ein Spannungsabgriff für L1 vorhanden. Der Anschluss von Leitern ist bis zu einem Querschnitt von 35 mm² bei starren Leitern beziehungsweise 25 mm² bei flexiblen Leitern möglich.
Durch die Kombination aus hoher Schutzleistung und kompakter Bauweise bietet dieses Gerät eine effiziente Lösung zur Absicherung der elektrischen Infrastruktur. Mit einem Blitzstoßstrom von 7,5 kA pro Pol und einem Schutzpegel von 1,5 kV sorgt der Ableiter für ein hohes Sicherheitsniveau in der Gebäudeinstallation.
Technische Daten
- Prüfklasse: Typ 1 und 2
- Blitzstoßstrom (10/350 µs): 7,5 kA
- Max. Dauerspannung AC: 300 V
- Nennspannung AC: 230 V
- Schutzpegel: 1,5 kV
- Polzahl: 4
- Montageart: Sammelschiene
- Schutzart: IP40
- Max. Leiterquerschnitt starr: 35 mm²
- Max. Leiterquerschnitt flexibel: 25 mm²
Technische Daten
| Hersteller | Legrand |
| Artikelnummer | LEGRAND-412457 |
| Baugröße | Sonstige |
| Blitzstoßstrom (10/350 µs) | 7.5 |
| EAN-13 | 3414972039468 |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Fernsignalisierung | Ja |
| Gewicht | 0,81 kg |
| Integrierte Vorsicherung | Nein |
| Max Dauerspannung AC | 300 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Montageart | Sammelschiene |
| Nennspannung AC | 230 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform sonstige | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Polzahl | 4 |
| Prüfklasse | Typ 1 und 2 |
| Schutzart (IP) | IP40 |
| Schutzpegel | 1.5 |
| Signalisierung am Gerät | Optisch |
| Spezifische Energie (W/R) | 14 kJ/Ohm |
| WEEE-Nr. | 78878655 |
