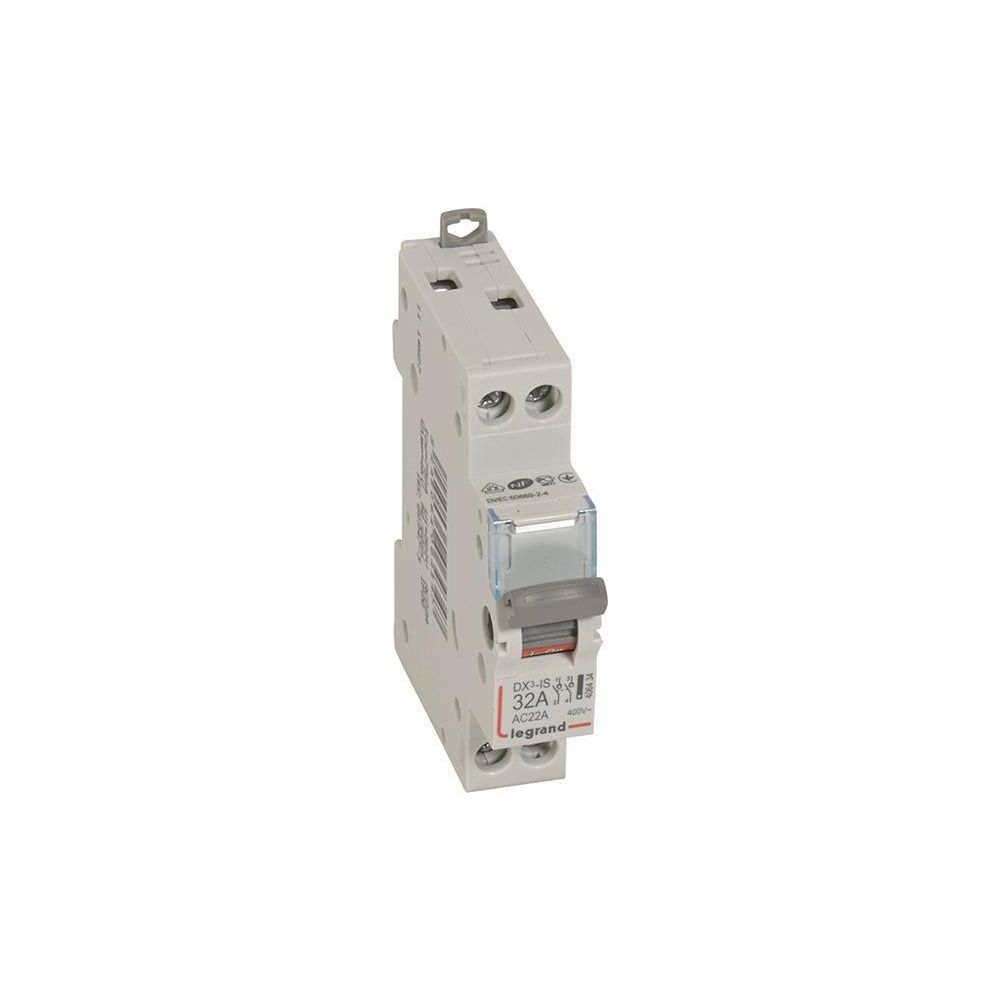

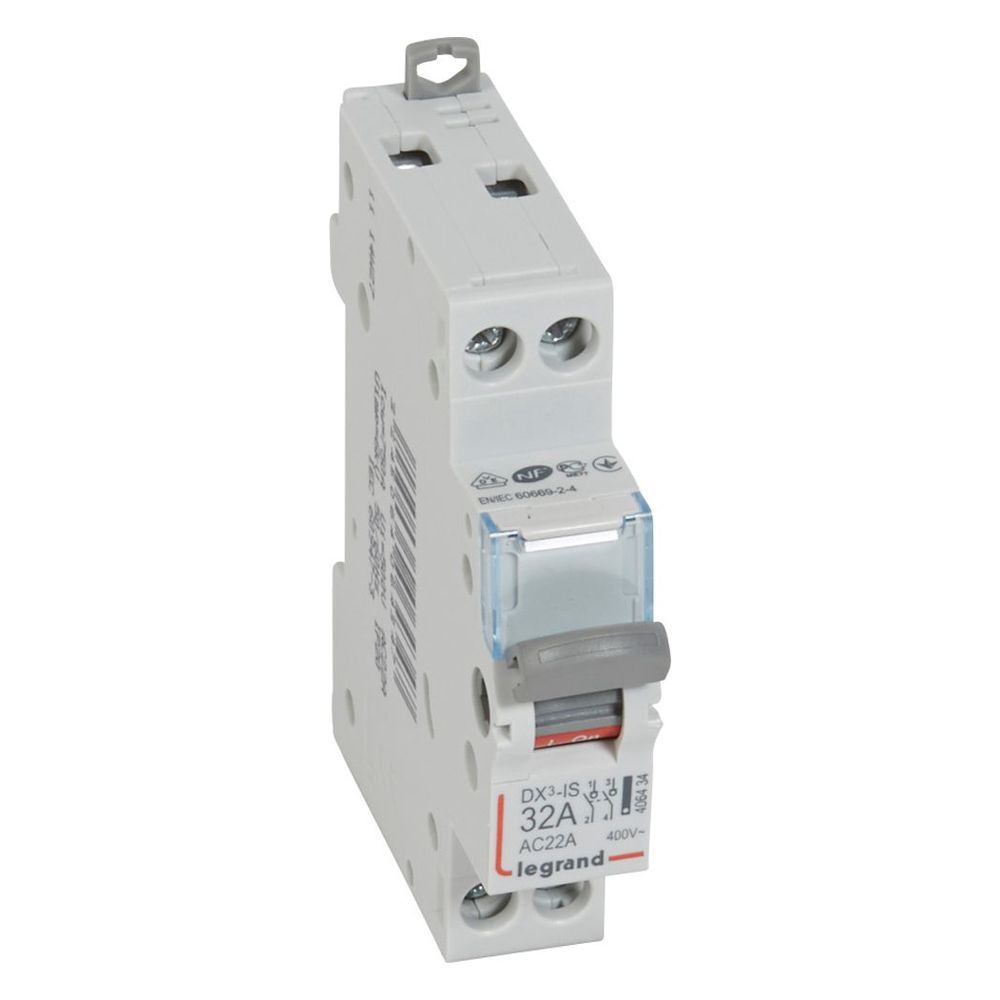

Legrand Lasttrennschalter DX3, 2-polig, 32A, 400V, IP20, 406434

Der 2-polige Lasttrennschalter aus der DX3-Serie von Legrand ist für den Einsatz in Verteilungen konzipiert. Mit einem Bemessungsdauerstrom von 32 A und einer Betriebsspannung von 400 V AC eignet sich das Gerät als Haupt- oder Sicherheitsschalter. Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf Hutprofilschienen.

Funktion und Sicherheit

Das Gerät entspricht den Normen IEC/EN 60947-3 sowie IEC/EN 60669-2-4 und bietet eine Kontaktöffnungsweite von 5 mm. Eine klare rot-grüne Schaltstellungsanzeige am Knebel ermöglicht die direkte Kontrolle des Betriebszustands. Für erhöhte Sicherheit lässt sich der Schalthebel in beiden Positionen verriegeln, um unbefugte Betätigungen zu verhindern. Die frontseitige Schutzart IP20 gewährleistet einen grundlegenden Berührungsschutz im eingebauten Zustand.

Installation und Erweiterung

Der Anschluss des Hauptstromkreises erfolgt über Schraubklemmen. Das System ist einpolig mit Legrand Stiftkammschienen verschienbar, was die Verdrahtung in Verteilern vereinfacht. Zudem ist das Gehäuse mit einem Beschriftungsfenster ausgestattet und bietet die Möglichkeit, Hilfsgeräte anzubauen, um die Funktionalität zu erweitern.

Dieser Lasttrennschalter überzeugt durch seine robuste Bauweise und die einfache Handhabung bei der Montage auf Hutprofilschienen. Mit einer Gebrauchskategorie von AC-22A und einem bedingten Bemessungskurzschlussstrom von 4500 kA bietet das 2-polige Modell eine zuverlässige Lösung für Schaltaufgaben. Die Verriegelbarkeit und die deutliche Schaltstellungsanzeige tragen maßgeblich zur Betriebssicherheit in elektrischen Anlagen bei.

Technische Daten

• Bemessungsdauerstrom Iu: 32 A
• Max. Bemessungsbetriebsspannung Ue: 400 V
• Polzahl: 2
• Bedingter Bemessungskurzschlussstrom Iq: 4500 kA
• Gebrauchskategorie: AC-22A
• Schutzart frontseitig: IP20
• Anschlussart: Schraubanschluss
• Montageart: Hutprofilschiene EN 60715
