Beschreibung

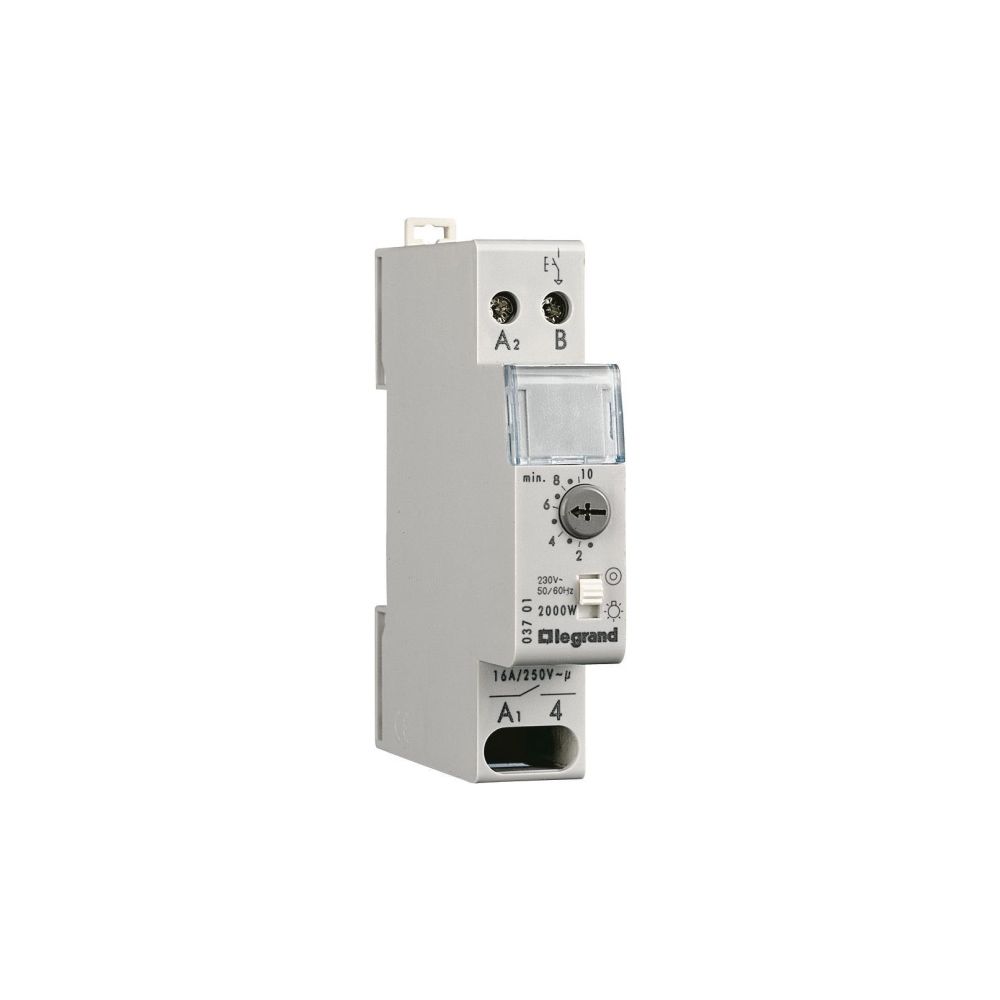

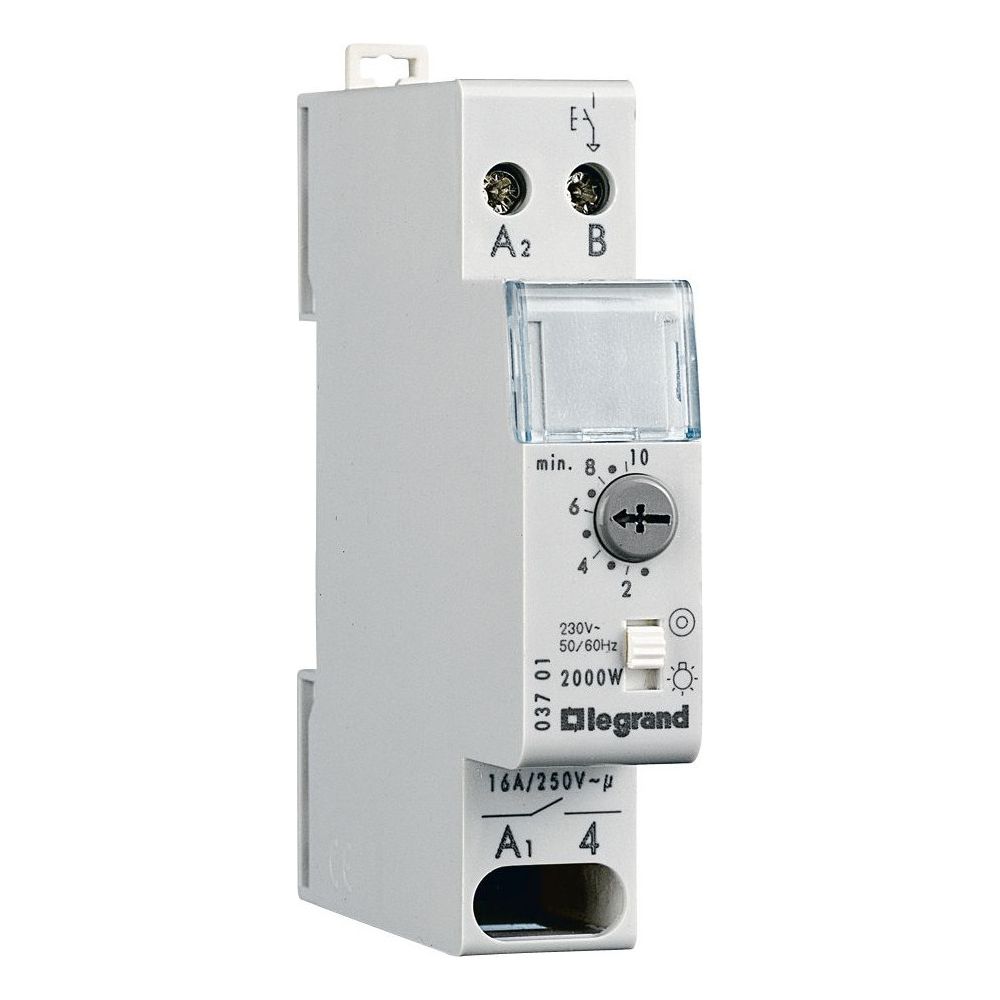

Legrand Treppenlichtzeitschalter RexEMPlus 003701, 0,5-10min, 16A, 1 TE, DIN-Schiene
Der elektronische Treppenlichtzeitschalter RexEMPlus von Legrand ermöglicht eine präzise Steuerung der Beleuchtung in Treppenhäusern und Fluren. Das Gerät zeichnet sich durch einen extrem leisen Betrieb dank Nulldurchgangsschaltung aus und ist für die Montage auf DIN-Schienen konzipiert. Mit einer einstellbaren Zeitspanne von 0,5 bis 10 Minuten sowie einer praktischen Nachschaltfunktion bietet er hohe Flexibilität bei der Lichtsteuerung.
Funktionsweise und Installation
Der Zeitschalter ist für den Verteilereinbau optimiert und benötigt lediglich eine Breite von einer Teilungseinheit. Er erkennt automatisch, ob eine 3- oder 4-Leiter-Schaltung vorliegt, was die Installation vereinfacht. Über einen integrierten Handschalter lässt sich das Gerät manuell auf Dauerlicht umstellen. Die Anschlussklemmen sind für Kabelquerschnitte von 1,5 bis 4 mm² ausgelegt, wobei die Schraubanschlüsse eine sichere Verbindung gewährleisten.
Vielseitige Einsatzmöglichkeiten
Das Gerät ist für eine Nennspannung von 230 V ausgelegt und schaltet ohmsche Lasten bis zu 16 A. Neben klassischen Glühlampen mit einer Last von bis zu 2000 W unterstützt der Schalter auch Leuchtstofflampen und LED-Leuchtmittel. Durch die robuste Bauweise mit der Schutzart IP30 und einer Schlagfestigkeit von IK04 ist ein zuverlässiger Betrieb in einem Temperaturbereich von -10 bis 55 °C sichergestellt. Das integrierte Beschriftungsfeld erleichtert die Zuordnung der Schaltkreise in der Unterverteilung.
Dieser elektronische Treppenlichtzeitschalter überzeugt durch seine kompakte Bauform und die geräuscharme Schalttechnik. Mit einer einstellbaren Rückfallverzögerung von 0,5 bis 10 Minuten und einer Schaltleistung von 16 A eignet er sich ideal für den professionellen Einsatz in Wohn- und Zweckbauten. Die automatische Leitererkennung und die Möglichkeit zur Nachschaltung machen das Gerät zu einer effizienten Lösung für moderne Beleuchtungsanlagen.
Technische Daten
- Funktion: Elektronisch
- Montageart: DIN-Schiene
- Breite: 1 Teilungseinheit (17,5 mm)
- Zeitbereich: 0,5-10 min
- Bemessungsschaltstrom: 16 A
- Max. Glühlampenlast: 2000 W
- Steuerspannung: 230 V AC
- Schaltungsart: 3- und 4-Leiter-Schaltung
- Schutzart: IP30
- Anschlussart: Schraubklemme
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der Kontakte als Schließer | 1 |
| Artikelnummer | LEGRAND-003701 |
| Ausschaltvorwarnung | Ohne |
| Bemessungsschaltstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 17.5 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 4010957037017 |
| Einbautiefe | 70 |
| Einsatztemperatur (Min-Max) | -10-55 |
| Frequenz der Steuerspannung 1 (Min-Max) | 50-60 |
| Funktion | Elektronisch |
| Gewicht | 0,078 kg |
| Halogenfrei | Ja |
| Höhe | 83 |
| Kapazität der Klemme (Min-Max) | 1.5-4 mm² |
| Lagertemperatur (Min-Max) | -10-60 |
| Max Glühlampenlast | 2000 |
| Max Leuchtstofflampenlast | 1000 |
| Max Leuchtstofflampenlast (Duo-Schaltung) | 1000 |
| Max Leuchtstofflampenlast (parallel kompensiert) | 120 |
| Max Schaltstrom (cos phi = 0,6) | 13 |
| Montageart | DIN-Schiene |
| Nachschaltung | Nachschaltbar |
| Rückfallverzögerung (Min-Max) | 0.5-10 |
| Schaltungsart | 3- und 4-Leiter-Schaltung |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP30 |
| Spannungsart der Versorgungsspannung | AC |
| Steuerspannung 1 (Min-Max) | 230-230 |
| Steuerspannungsart 1 | AC |
| Stromstoßfunktion wählbar | Nein |
| Stromversorgungsrichtung | Sonstige |
| Taster Glimmlampenstrom | 50 |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 60 |
| Verbindungsart | Kabel |
| Versorgungsspannung (Min-Max) | 250-250 |
| WEEE-Nr. | 78878655 |
