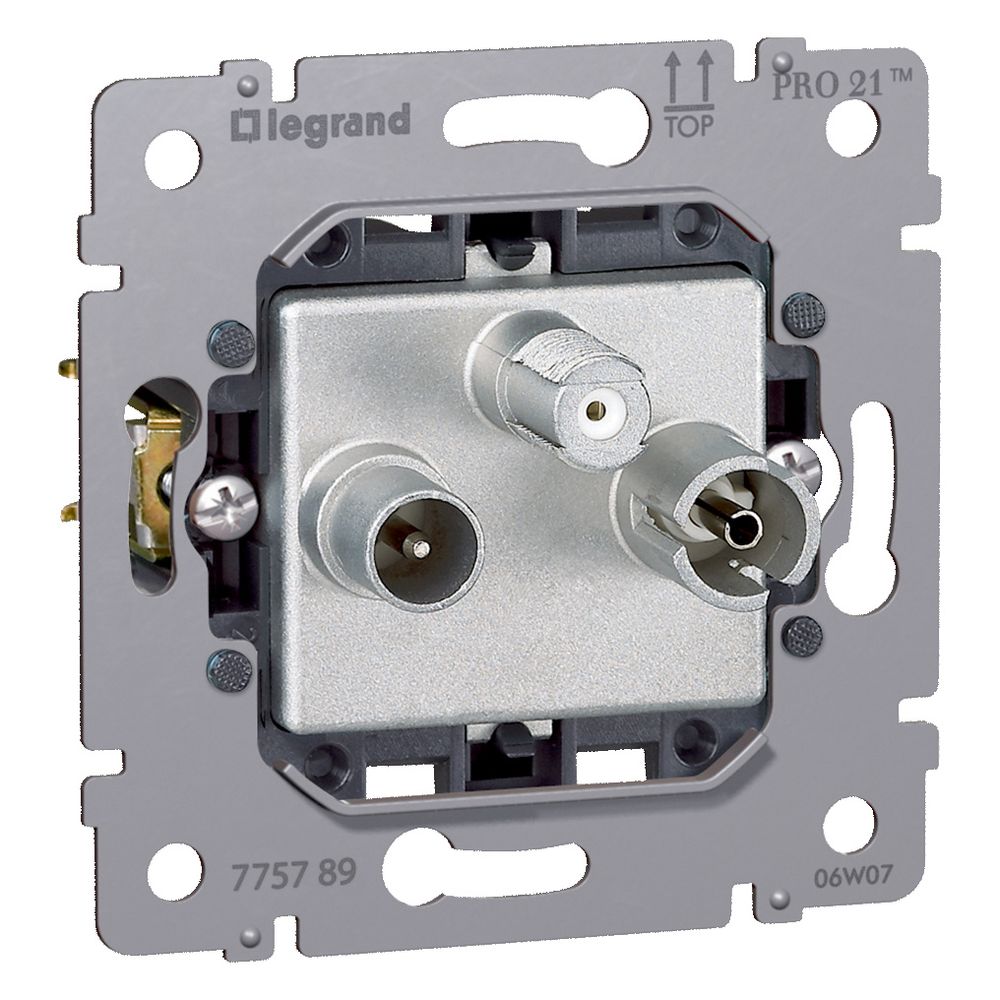

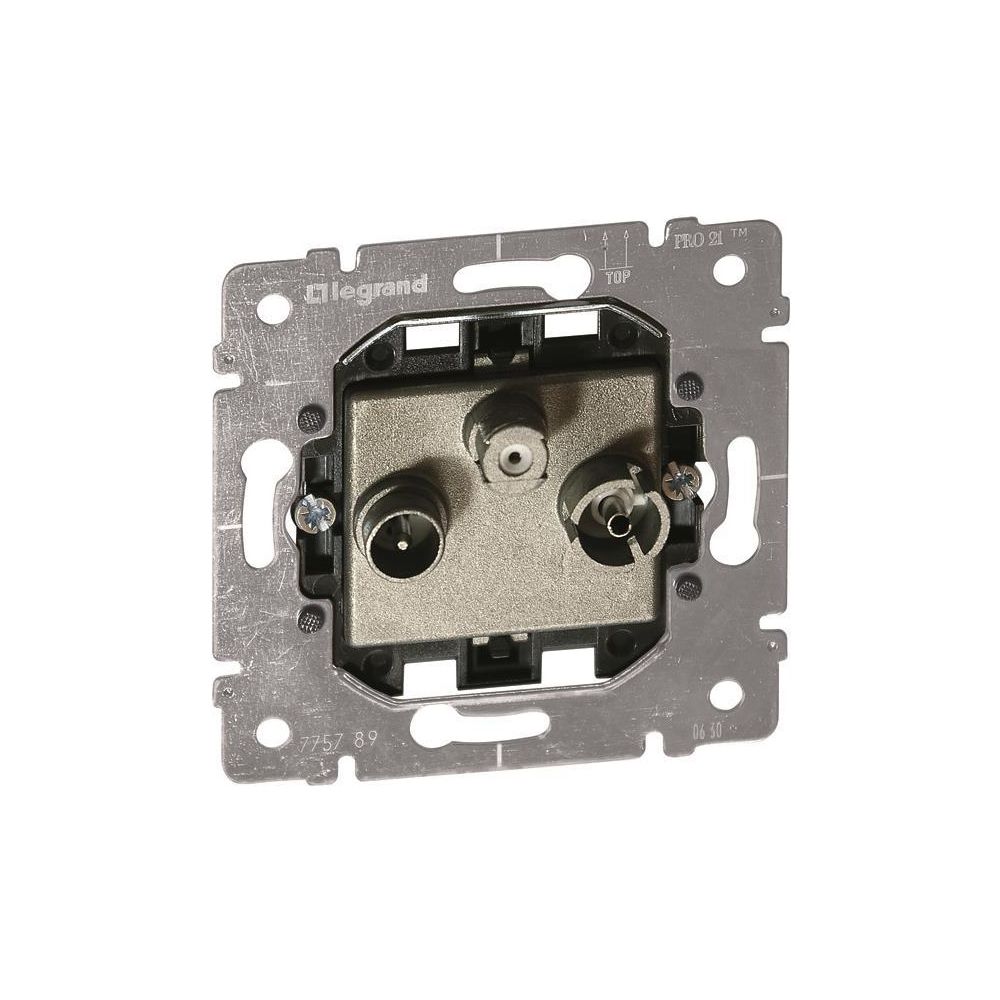

Legrand TV-Radio-SAT-Stichdose, 3 Auslässe, Unterputz, 71x71x46mm, 775789

Dieser Unterputz-Einsatz dient als 3-Loch-Stichdose für den Anschluss von TV-, Radio- und SAT-Receivern in Einzelanlagen. Das Modul unterstützt den Empfang von DAB+ Signalen und zeichnet sich durch eine halogenfreie Bauweise aus. Die Komponente ist fernspeisetauglich und für eine zuverlässige Signalübertragung in der Haustechnik konzipiert.

Signalübertragung und Anschluss

Die Stichdose verfügt über drei separate Auslässe für TV, Radio und SAT. Der Radio-Frequenzbereich deckt 87,5 bis 240 MHz ab, während das SAT-Frequenzband von 950 bis 2400 MHz reicht. Mit einer Anschlussdämpfung von 1,5 dB bei 860 MHz sowie 2 dB bei 2150 MHz ist eine stabile Signalqualität sichergestellt. Die Montage erfolgt Unterputz in Gerätedosen mit einer Mindesttiefe von 40 mm.

Robuste Bauweise

Das Gerät weist eine Schutzart von IP21 und eine Schlagfestigkeit von IK04 auf. Mit einer Gerätebreite und -höhe von jeweils 71 mm sowie einer Tiefe von 46 mm lässt sich der Einsatz in entsprechende Schalterprogramme integrieren. Der Betrieb ist in einem Temperaturbereich von 5 bis 45 °C möglich.

Technische Daten

• Ausführung: Stichdose
• Anzahl der Auslässe: 3
• Montageart: Unterputz
• Anschlussdämpfung bei 860 MHz: 1.5 dB
• Anschlussdämpfung bei 2150 MHz: 2 dB
• Radio-Frequenzband: 87.5-240 MHz
• SAT-Frequenzband: 950-2400 MHz
• Schutzart: IP21
• Schlagfestigkeit: IK04
• Gerätemaße (BxHxT): 71 x 71 x 46 mm

Der Einsatz ermöglicht eine effiziente Signalverteilung in Einzelanlagen. Durch die Kombination von drei Auslässen, der Unterstützung von DAB+ und den definierten Dämpfungswerten von 1,5 dB bei 860 MHz sowie 2 dB bei 2150 MHz bietet das Produkt eine zuverlässige Lösung für den TV-, Radio- und SAT-Empfang.
