Beschreibung

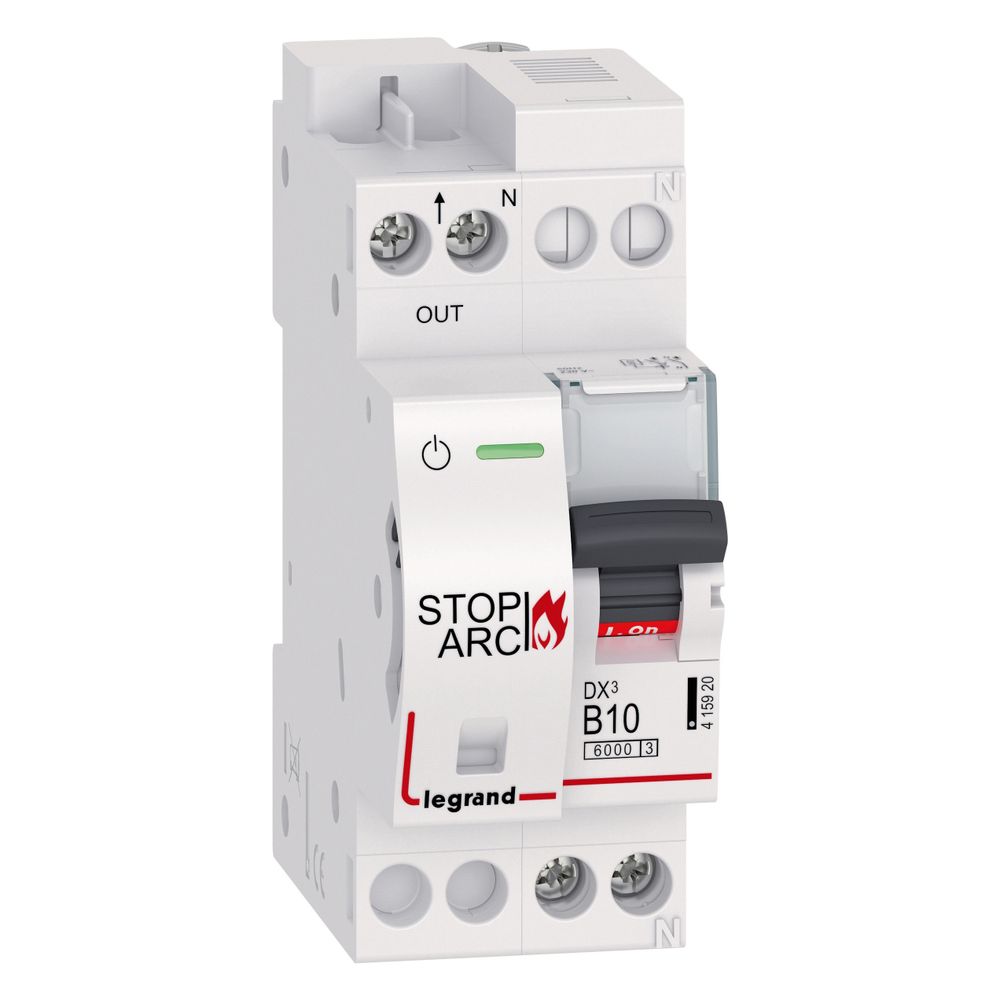

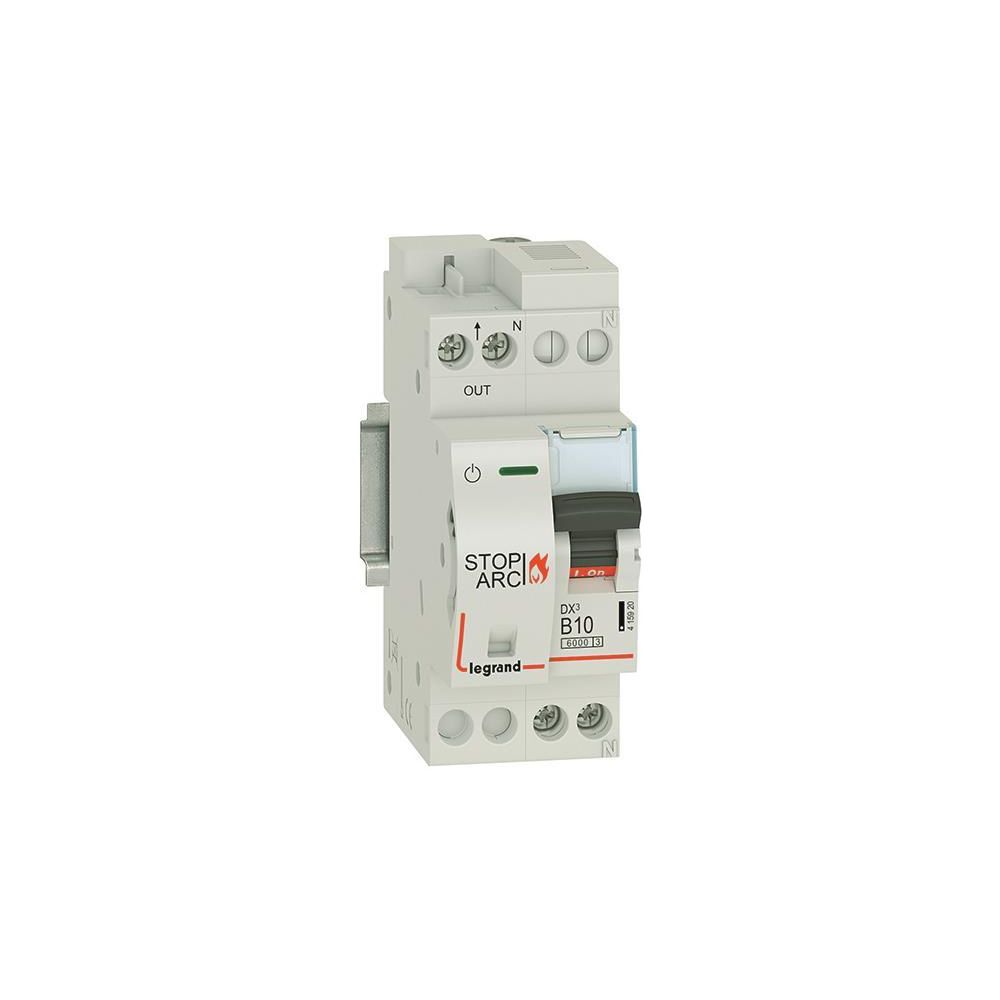

Legrand Brandschutzschalter DX3 AFDD mit LS-Schalter, B10 A, 6 kA, 230 V, 2TE, 415920
Dieser Brandschutzschalter mit integriertem Leitungsschutzschalter kombiniert eine Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit einem LS-Schalter in einem kompakten 2-TE-Gehäuse. Die Gerätekombination dient der zuverlässigen Absicherung von Stromkreisen gegen Überlast, Kurzschluss sowie parallele und serielle Fehlerlichtbögen. Durch den mitschaltenden Neutralleiter wird eine allpolige Abschaltung sichergestellt, was die elektrische Sicherheit in Wohn- und Zweckbauten erhöht.
Funktionsweise und Sicherheit
Die integrierte AFDD-Einheit überwacht den Stromkreis kontinuierlich und führt täglich einen automatischen Selbsttest durch. Bei erkannten Fehlerlichtbögen, die beispielsweise durch beschädigte Isolierungen, gequetschte Leitungen oder lockere Klemmstellen entstehen, erfolgt eine sofortige Abschaltung. Der Betriebsstatus sowie Auslöseereignisse werden über eine LED-Anzeige direkt am Gerät visualisiert. Eine mechanische Schaltstellungsanzeige in Rot und Grün am Schalthebel informiert zudem jederzeit über den aktuellen Zustand des Schutzschalters.
Montage und Installation
Das Gerät ist für die Montage auf einer Hutprofilschiene nach EN 60715 konzipiert und verfügt über eine rastende Schnellbefestigung. Der Neutralleiteranschluss befindet sich auf der rechten Seite. Für eine effiziente Verdrahtung ist das System mit Stiftkammschienen kompatibel. Zudem besteht die Möglichkeit, Hilfsgeräte anzubauen, um die Funktionalität in komplexen Verteilungen zu erweitern. Ein integriertes Beschriftungsfenster unterstützt die übersichtliche Kennzeichnung im Verteilerkasten.
Der Brandschutzschalter bietet mit einer Auslösecharakteristik B und einem Bemessungsstrom von 10 A eine präzise Absicherung für Endstromkreise. Mit einem Bemessungsabschaltvermögen von 6 kA und der Energiebegrenzungsklasse 3 erfüllt das Gerät hohe Anforderungen an die Anlagensicherheit. Die Kombination aus Fehlerlichtbogen-Erkennung und Leitungsschutz sorgt für einen umfassenden Schutz vor elektrisch gezündeten Bränden und Leitungsschäden bei einer Bemessungsspannung von 230 V.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsstrom: 10 A
- Bemessungsspannung: 230 V
- Bemessungsabschaltvermögen: 6 kA
- Polzahl: 2
- Breite in Teilungseinheiten: 2
- Energiebegrenzungsklasse: 3
- Frequenz: 50-60 Hz
- Schutzart: IP20
- Überspannungskategorie: 3
Technische Daten
| Hersteller | Legrand |
| Artikelnummer | LEGRAND-415920 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 60898 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstrom | 10 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3414971179523 |
| Energiebegrenzungsklasse | 3 |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,205 kg |
| Mitschaltender Neutralleiter | Ja |
| Polzahl | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 78878655 |
