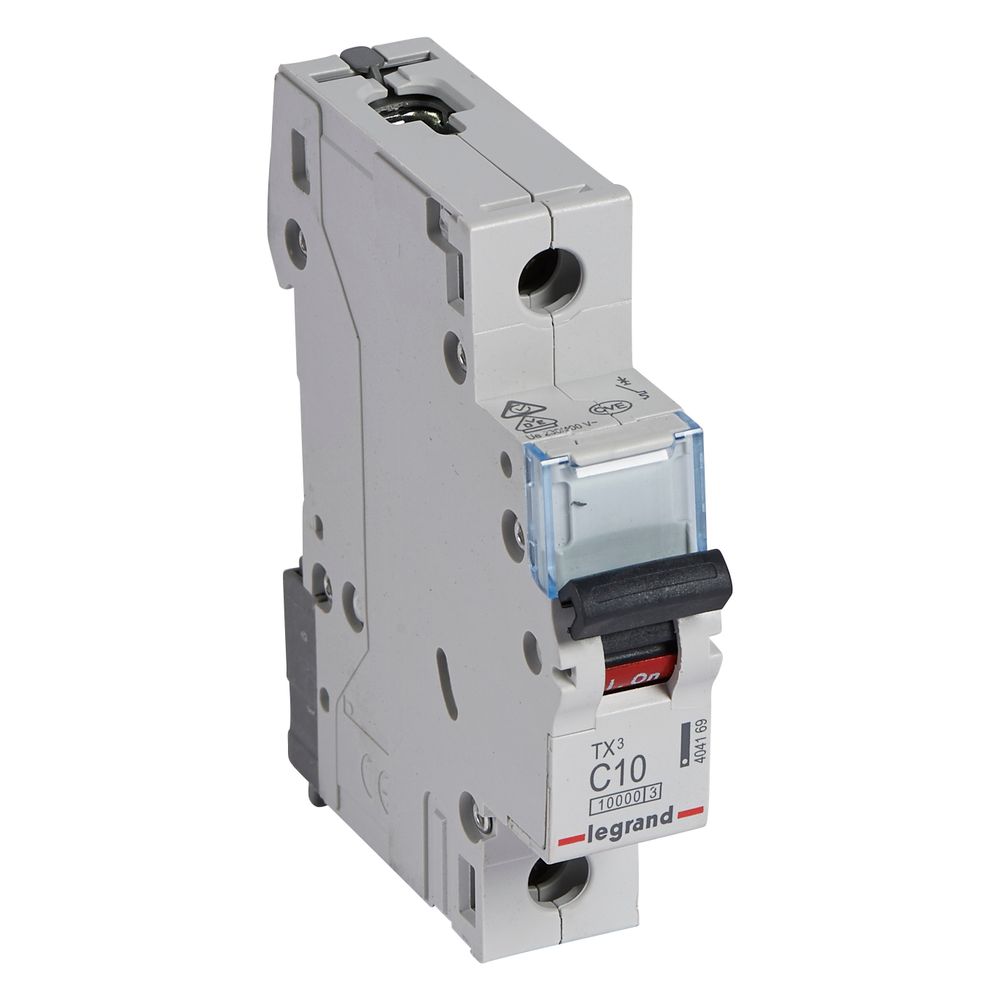

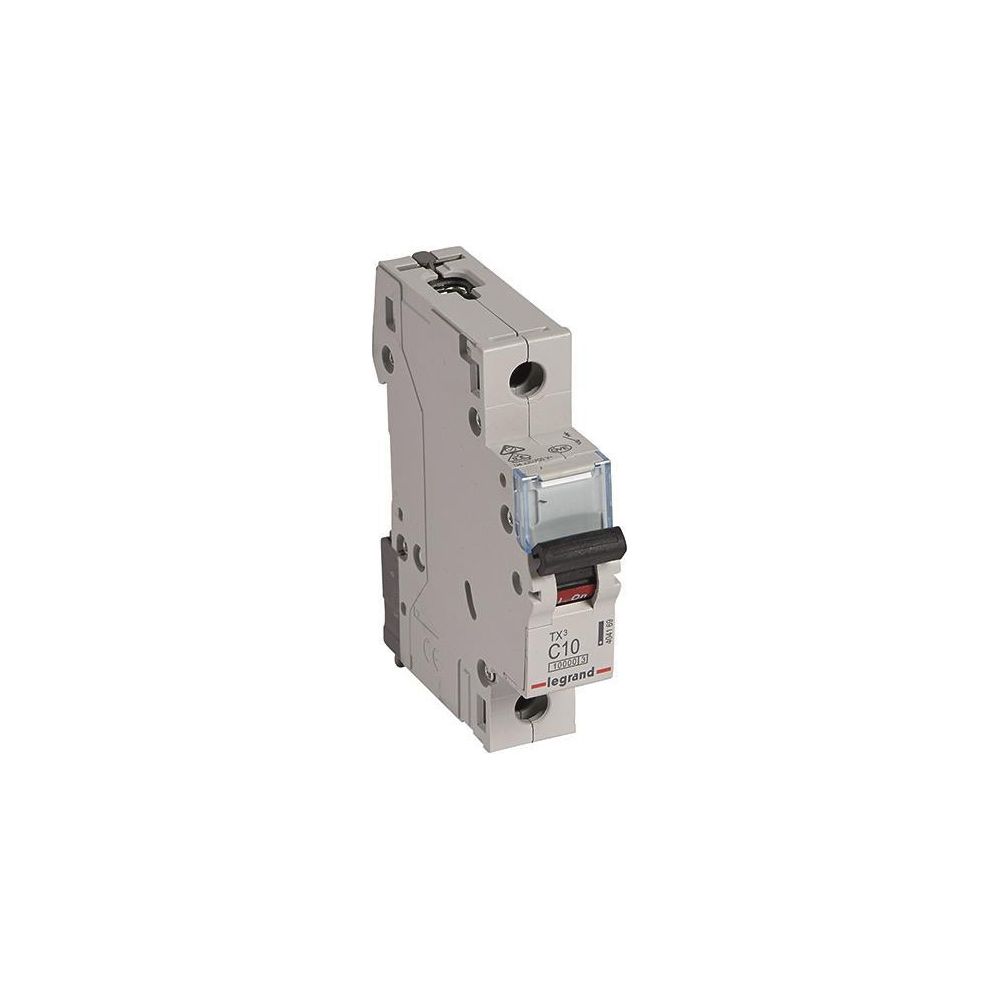

Legrand Leitungsschutzschalter TX3 C 10A, 1-polig, 10kA, 1TE, 404169

Der 1-polige Leitungsschutzschalter der Serie TX3 von Legrand bietet zuverlässigen Schutz für elektrische Anlagen mit einem Bemessungsstrom von 10 A. Dank der C-Charakteristik eignet sich das Gerät ideal für Stromkreise mit höheren Einschaltströmen, wie sie bei Motoren oder Transformatoren auftreten. Die Montage erfolgt effizient auf einer DIN-Hutschiene, wobei das kompakte Design lediglich eine Teilungseinheit beansprucht.

Zuverlässige Absicherung im Verteiler

Das Gerät zeichnet sich durch ein Bemessungsschaltvermögen von 10 kA aus und entspricht den gängigen Normen für den Leitungsschutz. Eine integrierte Schaltstellungsanzeige in Rot und Grün ermöglicht die schnelle visuelle Kontrolle des Betriebszustands. Der Schalthebel ist bei Bedarf verriegelbar, um versehentliche Schaltvorgänge zu verhindern. Für eine übersichtliche Anlagenstruktur ist das Gehäuse mit einem Beschriftungsfenster ausgestattet.

Flexible Installation und Erweiterung

Die Anschlussklemmen sind als Fahrstuhlklemmen ausgeführt und verfügen über einen Untersteckschutz, der das sichere Einführen von Leitern erleichtert. Die Stromversorgung kann flexibel von oben oder unten erfolgen, wobei sowohl der Anschluss von Phasenschienen als auch von Kabeln möglich ist. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine hohe Flexibilität bei der Planung der Elektroinstallation sicherstellt.

Technische Daten

• Bemessungsstrom: 10 A
• Auslösecharakteristik: C
• Bemessungsschaltvermögen: 10 kA
• Polzahl: 1
• Breite in Teilungseinheiten: 1
• Bemessungsspannung: 230/400 V
• Montageart: DIN-Schiene
• Anschlussart: Schraubklemme
• Schutzart: IP20
• Energiebegrenzungsklasse: 3

Dieser Leitungsschutzschalter kombiniert robuste Technik mit anwenderfreundlichen Details für eine sichere Elektroinstallation. Mit seinem Bemessungsschaltvermögen von 10 kA und der C-Charakteristik schützt er zuverlässig vor Überlast und Kurzschluss. Die einfache Montage auf der DIN-Schiene sowie die Möglichkeit zur Erweiterung durch Hilfsgeräte machen ihn zu einer vielseitigen Komponente für moderne Verteilersysteme.
