Beschreibung

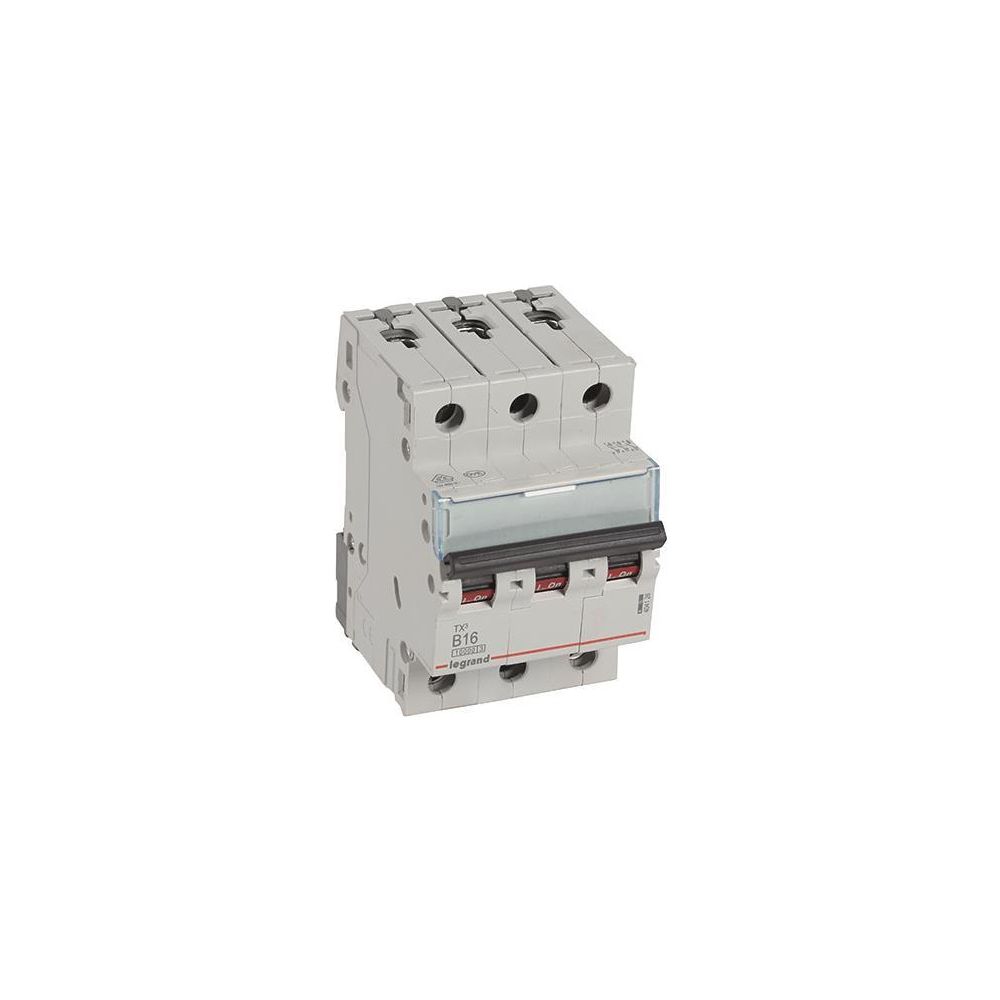

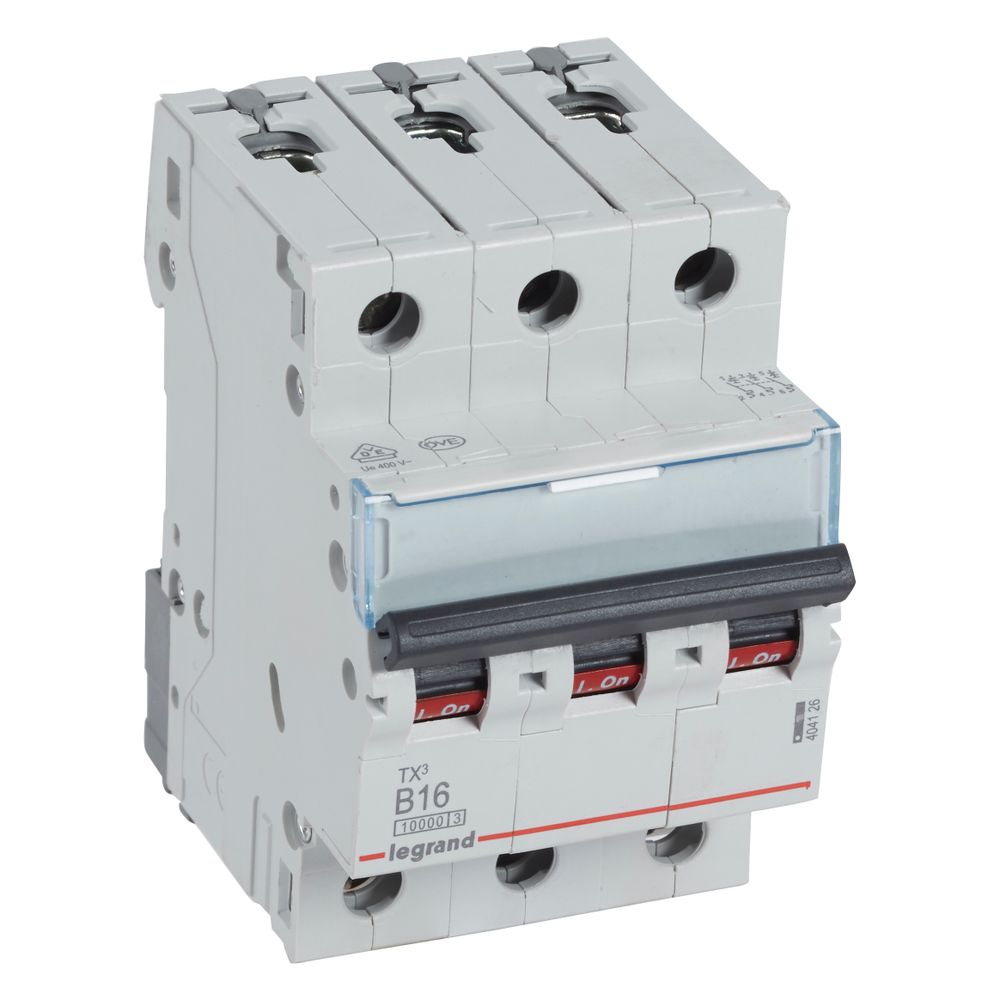

Legrand Leitungsschutzschalter TX3 B 16A, 3-polig, 10kA, 400V, 3TE, Grau, 404126
Der 3-polige Leitungsschutzschalter aus der TX3-Serie von Legrand dient der Absicherung von Licht- und Steckdosenstromkreisen. Mit einer B-Charakteristik und einem Bemessungsstrom von 16 A bietet das Gerät ein Bemessungsschaltvermögen von 10 kA bei 400 V. Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf DIN-Schienen.
Funktionsweise und Montage
Das Gerät ist für den Einsatz in Wechselstromnetzen konzipiert und verfügt über eine Schaltstellungsanzeige am Schalthebel. Zur Identifikation der Stromkreise ist ein Beschriftungsfenster integriert. Die Installation wird durch eine Schraubklemme mit Untersteckschutz erleichtert, die ein sicheres Einführen des Leiters ermöglicht. Zudem ist der Anbau von Zusatzeinrichtungen möglich. Die Stromversorgungsrichtung kann wahlweise von oben oder unten erfolgen.
Sicherheit und Bauweise
Die Konstruktion entspricht der Energiebegrenzungsklasse 3 und ist halogenfrei ausgeführt. Mit einer Breite von 3 Teilungseinheiten ist das Gerät für den Einbau in Standardverteilungen optimiert. Das Gehäuse in der Farbe Grau (RAL 7035) erfüllt die Schutzart IP20.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: B
- Polzahl: 3
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen: 10 kA
- Breite in Teilungseinheiten: 3 TE
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
Dieser Leitungsschutzschalter bietet eine robuste Bauweise für die Installation auf Hutprofilschienen. Durch die Kombination aus 16 A Bemessungsstrom und 10 kA Schaltvermögen eignet sich das 3-polige Modell für Elektroinstallationen in Wohn- und Zweckbauten. Die klare Statusanzeige und die Erweiterbarkeit durch Hilfsgeräte machen ihn zu einer flexiblen Lösung für den Leitungsschutz.
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-404126 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 16 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970392695 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,39 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
