Beschreibung

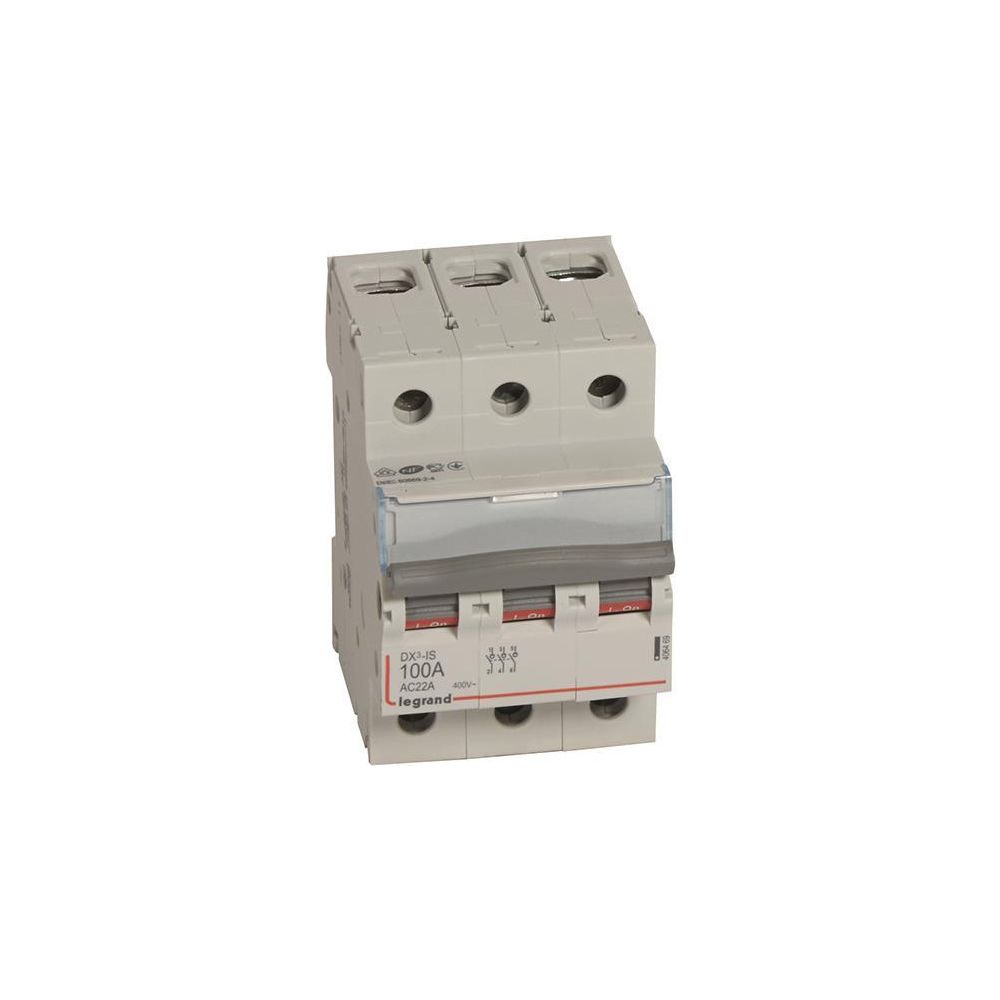

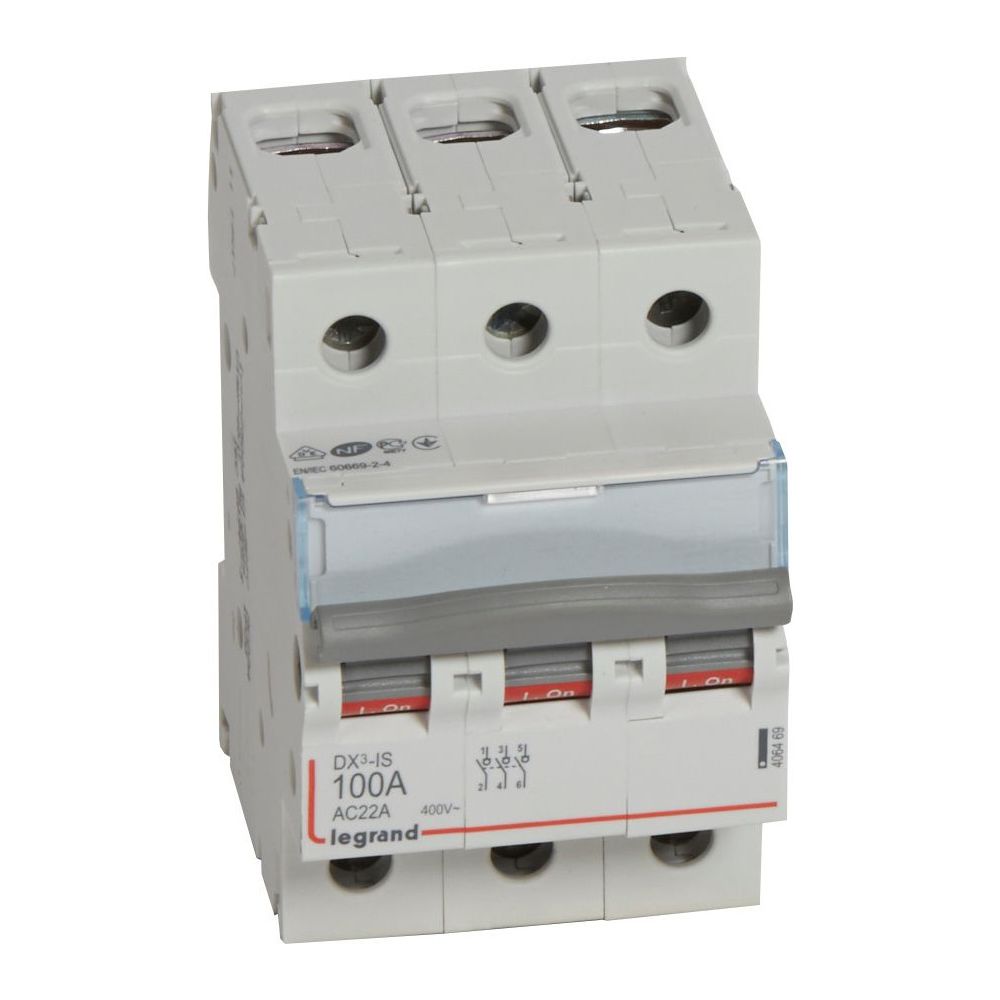

Legrand Lasttrennschalter DX3, 3-polig, 100A, 400V, AC-22A, 53,1x88,9x76,4mm, Grau, 406469
Der 3-polige Lasttrennschalter DX3 von Legrand ist für den Einsatz in Verteilungen konzipiert und eignet sich als Haupt- sowie Sicherheitsschalter. Mit einem Bemessungsdauerstrom von 100 A und einer Betriebsspannung von 400 V AC erfüllt das Gerät die Anforderungen der Gebrauchskategorie AC-22A. Die Montage erfolgt effizient auf Hutprofilschienen mittels rastender Schnellbefestigung.
Funktion und Sicherheit
Das Einbaugerät zeichnet sich durch eine klare Schaltstellungsanzeige in Rot und Grün direkt am Knebel aus. Für erhöhte Sicherheit ist der Schalthebel in beiden Schaltstellungen verriegelbar, was unbefugte Betätigungen verhindert. Die frontseitige Schutzart IP20 sowie die halogenfreie Ausführung unterstreichen die Eignung für professionelle Elektroinstallationen. Zudem ist das Gerät einpolig mit Stiftkammschienen verschienbar und bietet die Option, Hilfsgeräte anzubauen.
Installation und Anschluss
Die Anschlussklemmen sind für Kabelquerschnitte von 4 bis 50 mm² ausgelegt und ermöglichen eine flexible Verdrahtung. Die Stromversorgungsrichtung ist variabel von oben oder unten wählbar, was die Integration in bestehende Schaltschränke erleichtert. Ein integriertes Beschriftungsfenster sorgt für eine übersichtliche Kennzeichnung der Stromkreise.
Technische Daten
- Bemessungsdauerstrom: 100 A
- Bemessungsbetriebsspannung: 400 V AC
- Polzahl: 3
- Gebrauchskategorie: AC-22A
- Bedingter Bemessungskurzschlussstrom: 4500 kA
- Schutzart frontseitig: IP20
- Schlagfestigkeit: IK04
- Anschlussquerschnitt: 4-50 mm²
- Einsatztemperatur: -25 bis 70 °C
- Breite: 53.1 mm
Dieser Lasttrennschalter bietet eine robuste Lösung für die sichere Trennung von Stromkreisen. Mit einer Nennstromstärke von 100 A und der Konformität zu den Normen EN 60947-3 sowie EN 60669-2-4 ermöglicht das Gerät eine hohe Betriebssicherheit. Die einfache Montage auf Hutprofilschienen und die Möglichkeit zur Verriegelung machen ihn zu einer idealen Komponente für anspruchsvolle Verteilereinbauten.
Technische Daten
| Hersteller | Legrand |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Artikelnummer | LEGRAND-406469 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Ja |
| Ausführung als Wartungs-/Reparaturschalter | Nein |
| Ausführung des Betätigungselements | Knebel |
| Bedingter Bemessungskurzschlussstrom Iq | 4500 |
| Bemessungsdauerstrom Iu | 100 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| EAN-13 | 3245064064699 |
| Einsatztemperatur (Min-Max) | -25-70 |
| Farbe | Grau |
| Geeignet für Bodenmontage | Nein |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Gewicht | 0,289 kg |
| Halogenfrei | Ja |
| Höhe | 88.9 |
| Kapazität der Klemme (Min-Max) | 4-50 mm² |
| Lagertemperatur (Min-Max) | -40-70 |
| Max Bemessungsbetriebsspannung Ue bei AC | 400 |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Polzahl | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP), frontseitig | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 76.4 |
| Verbindungsart | Kabel |
| Verriegelbar | Ja |
| WEEE-Nr. | 78878655 |
