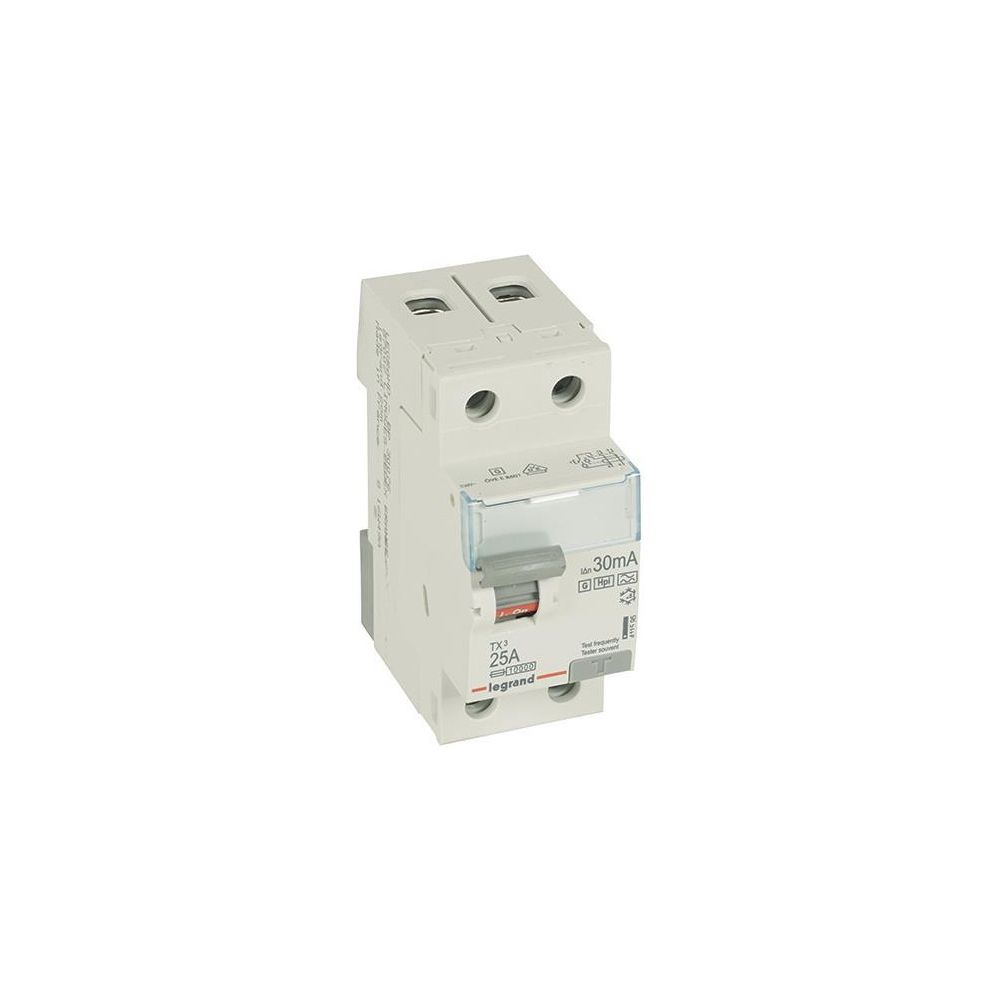

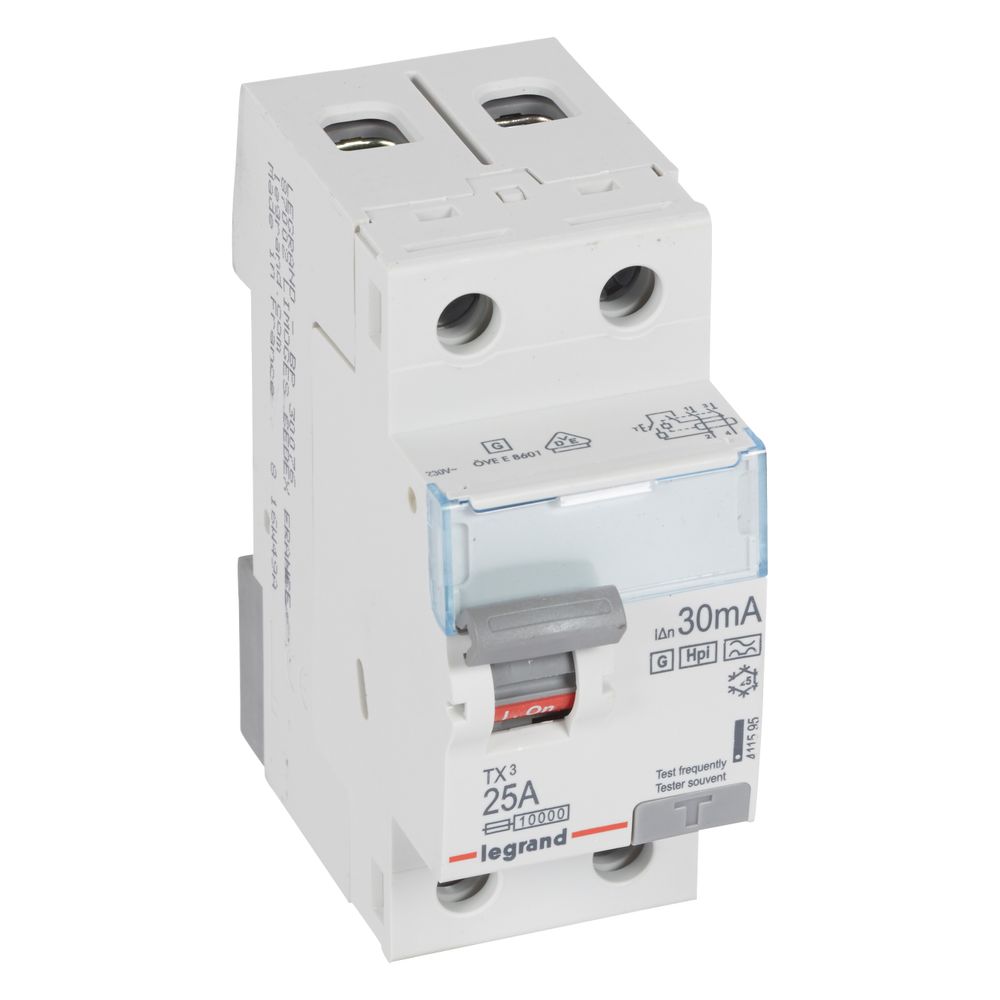

Legrand Fehlerstromschutzschalter TX3, 25A, 2-polig, 30mA, Typ F-G, 230V, 2TE, Grau, 411595
Der 2-polige Fehlerstromschutzschalter aus der TX3-Serie von Legrand bietet zuverlässigen Schutz bei einem Bemessungsstrom von 25 A und einem Bemessungsfehlerstrom von 30 mA. Als kurzzeitverzögerter Typ F-G ist das Gerät für anspruchsvolle elektrische Installationen konzipiert und ermöglicht eine flexible Montage auf DIN-Schienen. Dank der kompakten Bauweise mit einer Breite von 2 Teilungseinheiten lässt sich der Schalter effizient in moderne Verteilersysteme integrieren.
Zuverlässige Schutzfunktion
Das Gerät ist mischfrequenzsensitiv und entspricht den Normen EN 62423 sowie VDE 0664-10. Durch die Kurzzeitverzögerung von mindestens 10 ms wird die Betriebssicherheit in Anlagen mit elektronischen Komponenten erhöht, da Fehlauslösungen durch kurzzeitige Stoßströme bis 3000 A effektiv reduziert werden. Die klare Schaltstellungsanzeige in Rot und Grün sowie ein integriertes Beschriftungsfenster erleichtern die Wartung und Bedienung im laufenden Betrieb.
Montage und Anschluss
Die Installation erfolgt über eine rastende Schnellbefestigung auf Hutprofilschienen. Die Anschlussklemmen verfügen über einen Untersteckschutz, der ein sicheres Einführen der Leiter ermöglicht. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar, wobei der Anschluss sowohl über Phasenschienen als auch über Kabel erfolgen kann. Das Gehäuse ist halogenfrei und für einen Umgebungstemperaturbereich von -25 °C bis 60 °C ausgelegt.
Dieser Fehlerstromschutzschalter überzeugt durch seine robuste Bauweise und hohe Kurzschlussfestigkeit von 10 kA. Mit einer Bemessungsspannung von 230 V und der Eignung für Leiterquerschnitte bis 50 mm² bei eindrähtiger Ausführung bietet er eine flexible Lösung für professionelle Elektroinstallationen. Die Möglichkeit zur Erweiterung durch Zusatzeinrichtungen sowie die Verriegelungsvorrichtung unterstreichen die Vielseitigkeit dieses Schutzgeräts für unterschiedliche Anwendungsbereiche.
Technische Daten
- Bemessungsstrom: 25 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 230 V
- Polzahl: 2
- Fehlerstrom-Typ: F
- Kurzschlussfestigkeit: 10 kA
- Stoßstromfestigkeit: 3 kA
- Breite in Teilungseinheiten: 2
- Montageart: DIN-Schiene
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-35 mm² |
| Anschlussart | Schraubklemme |
| Artikelnummer | LEGRAND-411595 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsisolationsspannung Ui | 250 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 25 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 35.6 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3414970352989 |
| Einbautiefe | 44 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom-Typ | F |
| Frequenz | 50 |
| Gewicht | 0,233 kg |
| Halogenfrei | Ja |
| Höhe | 88.9 |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Ja |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 180-250 |
| Polzahl | 2 |
| RAL-Nummer (ähnlich) | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 3 |
| Stress-Test Konform (1000V) | Ja |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-60 |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
