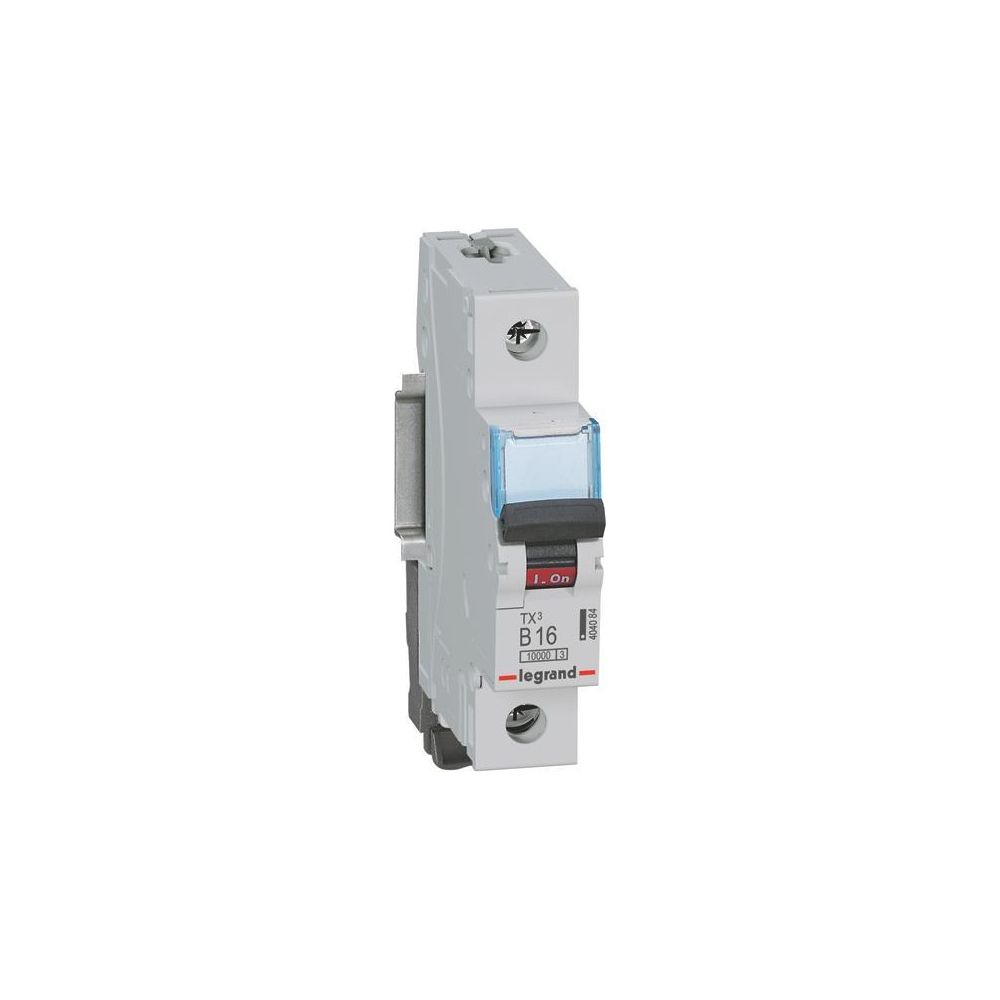

Legrand Leitungsschutzschalter TX3 B 16A, 1-polig, 10kA, 1TE, Grau, 404084

Dieser 1-polige Leitungsschutzschalter der Serie TX3 dient der zuverlässigen Absicherung von Licht- und Steckdosenstromkreisen. Das Gerät bietet ein Bemessungsschaltvermögen von 10 kA und ist für eine Bemessungsspannung von 230/400 V ausgelegt. Dank der kompakten Bauweise mit einer Breite von einer Teilungseinheit eignet sich das Bauteil ideal für die Montage auf DIN-Schienen in Verteilungen.

Funktionsweise und Montage

Die Auslösecharakteristik B sorgt für einen präzisen Schutz in Standard-Stromkreisen. Die Befestigung erfolgt über eine rastende Schnellbefestigung auf Hutprofilschienen. Für eine hohe Anwendersicherheit verfügt das Gerät über eine eindeutige Schaltstellungsanzeige in Rot und Grün am Schalthebel, der zudem verriegelbar ist. Die Fahrstuhlklemme mit Untersteckschutz ermöglicht ein sicheres Einführen der Leiter, wobei der Anschluss wahlweise über Phasenschienen oder Kabel erfolgen kann.

Erweiterbarkeit und Kennzeichnung

Das Gehäuse in der Farbe Grau (RAL 7035) ist mit einem praktischen Beschriftungsfenster ausgestattet, das eine klare Zuordnung der Stromkreise ermöglicht. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten flexibel erweitern. Die halogenfreie Ausführung und die robuste Konstruktion mit einer Schlagfestigkeit von IK02 unterstützen den Einsatz in anspruchsvollen Installationsumgebungen.

Technische Daten

• Bemessungsstrom: 16 A
• Auslösecharakteristik: B
• Bemessungsschaltvermögen: 10 kA
• Polzahl: 1
• Breite in Teilungseinheiten: 1
• Bemessungsspannung: 230/400 V
• Anschlussart: Schraubklemme
• Montageart: DIN-Schiene
• Schutzart: IP20
• Energiebegrenzungsklasse: 3

Der Leitungsschutzschalter kombiniert eine hohe Schaltleistung von 10 kA mit einer einfachen Handhabung bei der Installation. Mit seinem Bemessungsstrom von 16 A und der B-Charakteristik stellt er eine effiziente Lösung für den Leitungsschutz in Wohn- und Zweckbauten dar. Die Möglichkeit zur Erweiterung durch Zusatzeinrichtungen sowie die klare Schaltstellungsanzeige machen das Gerät zu einer flexiblen und sicheren Komponente in der Elektroinstallation.
