Beschreibung

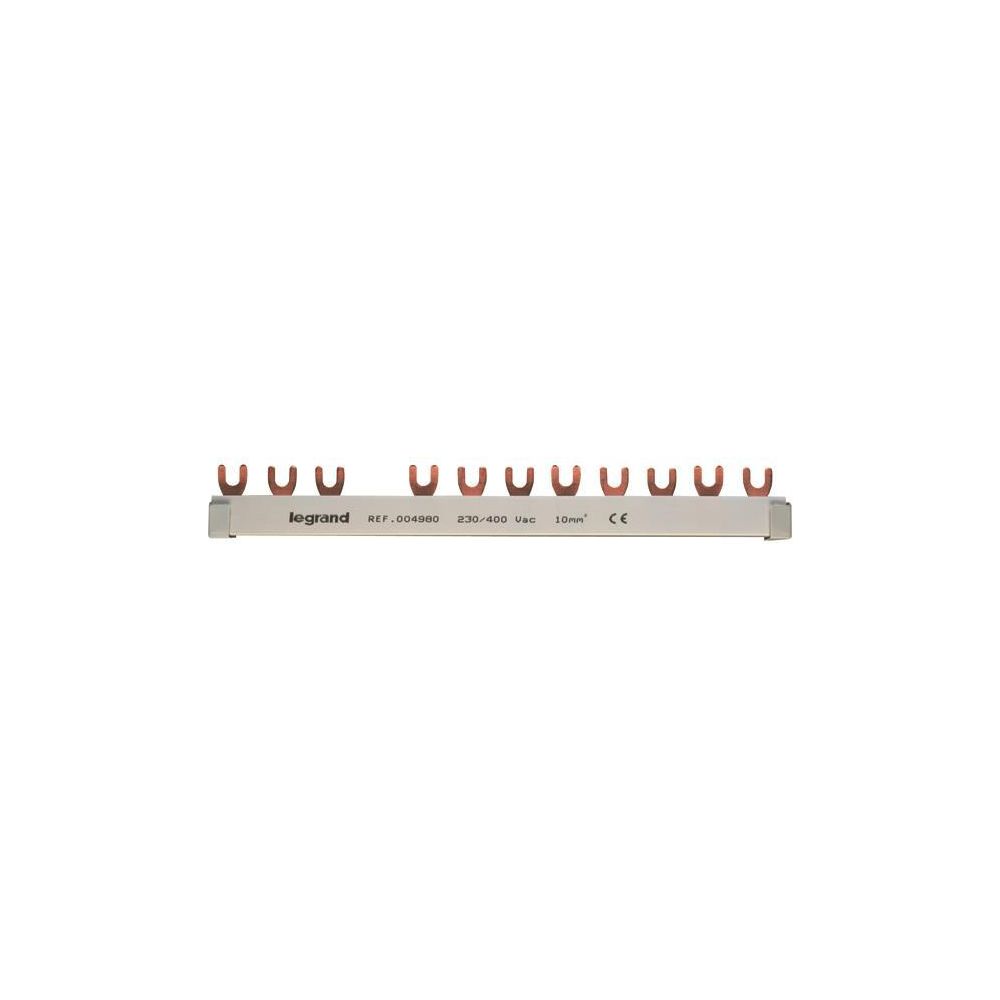

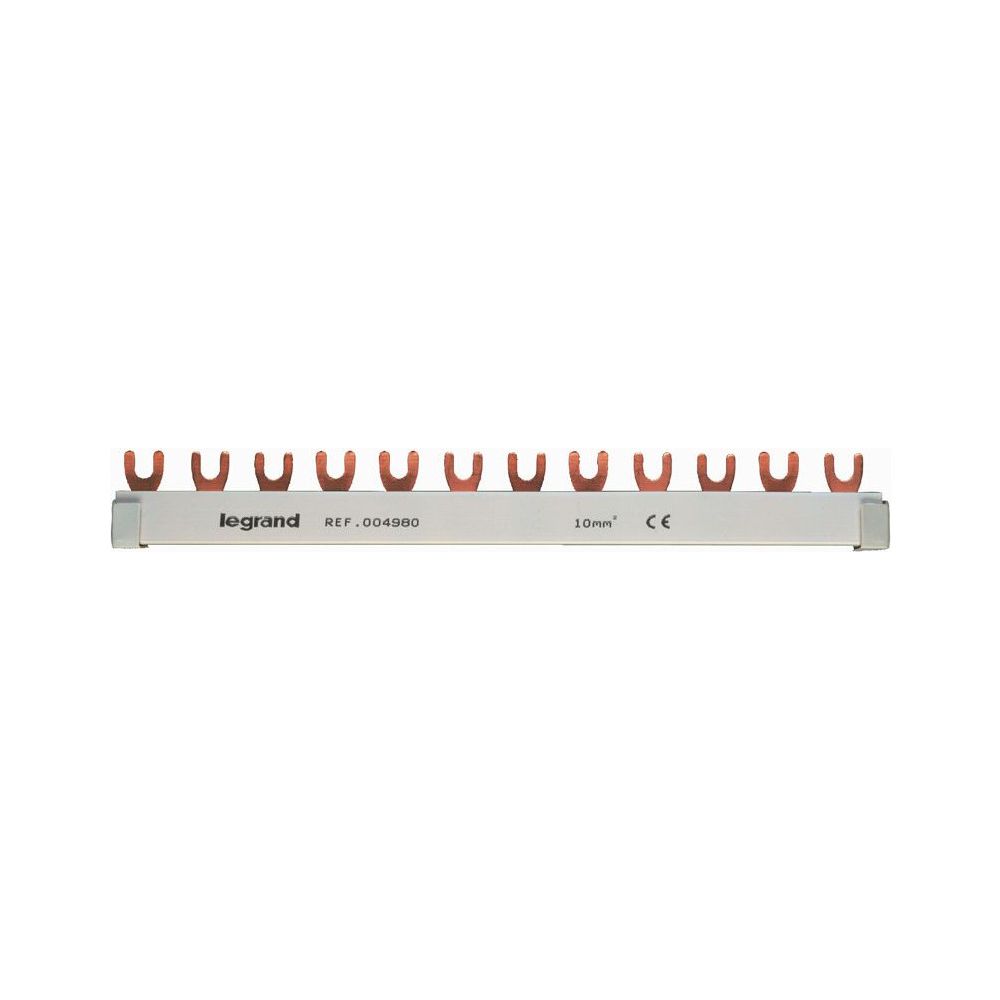

Legrand Gabelkammschiene 3-polig, 10mm2, 12 TE, 210mm, 63A, 400V, Weiß, 004980
Die 3-polige Gabelkammschiene von Legrand dient der effizienten elektrischen Verbindung von FI-Schutzschaltern und Leitungsschutzschaltern in Kleinverteilern. Mit einer Breite von 12 Teilungseinheiten und einem Querschnitt von 10 mm² ist sie für den professionellen Einsatz konzipiert. Die isolierte Schiene ist zuschneidbar und ermöglicht eine flexible Anpassung an die jeweiligen Installationsanforderungen.
Anwendung und elektrische Eigenschaften
Die Schiene ist für 4-polige FI-Schutzschalter in Kombination mit 8 einpoligen Leitungsschutzschaltern ausgelegt. Sie unterstützt eine maximale Bemessungsbetriebsspannung von 400 V und einen Bemessungsdauerstrom von 63 A. Die Gabel-Anschlussausführung sorgt für eine sichere Kontaktierung. Das Bauteil ist für Geräte mit N-Leiter geeignet, jedoch nicht für Geräte mit Hilfsschalter vorgesehen.
Technische Daten
- Anzahl der Phasen: 3
- Breite in Teilungseinheiten: 12
- Querschnitt: 10 mm²
- Länge: 210 mm
- Teilungsmaß: 17.7 mm
- Bemessungsdauerstrom Iu: 63 A
- Max. Bemessungsbetriebsspannung Ue: 400 V
- Bemessungsstoßspannung: 2 kV
- Bemessungskurzzeitstromfestigkeit Icw: 1.2 kA
- Bedingter Bemessungskurzschlussstrom Iq: 0.63 kA
Die robuste Konstruktion gewährleistet eine zuverlässige Stromverteilung in der Elektroinstallation. Dank der isolierten Ausführung und der Möglichkeit, die Schiene individuell zuzuschneiden, bietet sie hohe Flexibilität bei der Montage. Mit einem Einsatztemperaturbereich von -20 bis 50 °C ist das Bauteil vielseitig einsetzbar und unterstützt eine geordnete sowie sichere Verdrahtung.
Technische Daten
| Hersteller | Legrand |
| Anzahl der Phasen | 3 |
| Artikelnummer | LEGRAND-004980 |
| Ausführung des elektrischen Anschlusses | Gabel |
| Bedingter Bemessungskurzschlussstrom Iq | 0.63 |
| Bemessungsdauerstrom Iu | 63 |
| Bemessungskurzzeitstromfestigkeit Icw | 1.2 |
| Bemessungsstoßspannung | 2 |
| Breite in Teilungseinheiten | 12 |
| EAN-13 | 4010957049805 |
| Einsatztemperatur (Min-Max) | -20-50 |
| Enthaltene Sammelschiene | Horizontal |
| Farbe | Weiß |
| Geeignet für Anzahl Geräte | 4 |
| Geeignet für Geräte mit Hilfsschalter | Nein |
| Geeignet für Geräte mit N-Leiter | Ja |
| Gewicht | 0,12 kg |
| Isoliert | Ja |
| Lagertemperatur (Min-Max) | -40-70 |
| Länge | 210 |
| Max Bemessungsbetriebsspannung Ue | 400 |
| Polzahl | 12 |
| Querschnitt | 10 mm² |
| Teilungsmaß | 17.7 |
| Zuschneidbar | Ja |
| WEEE-Nr. | 78878655 |
