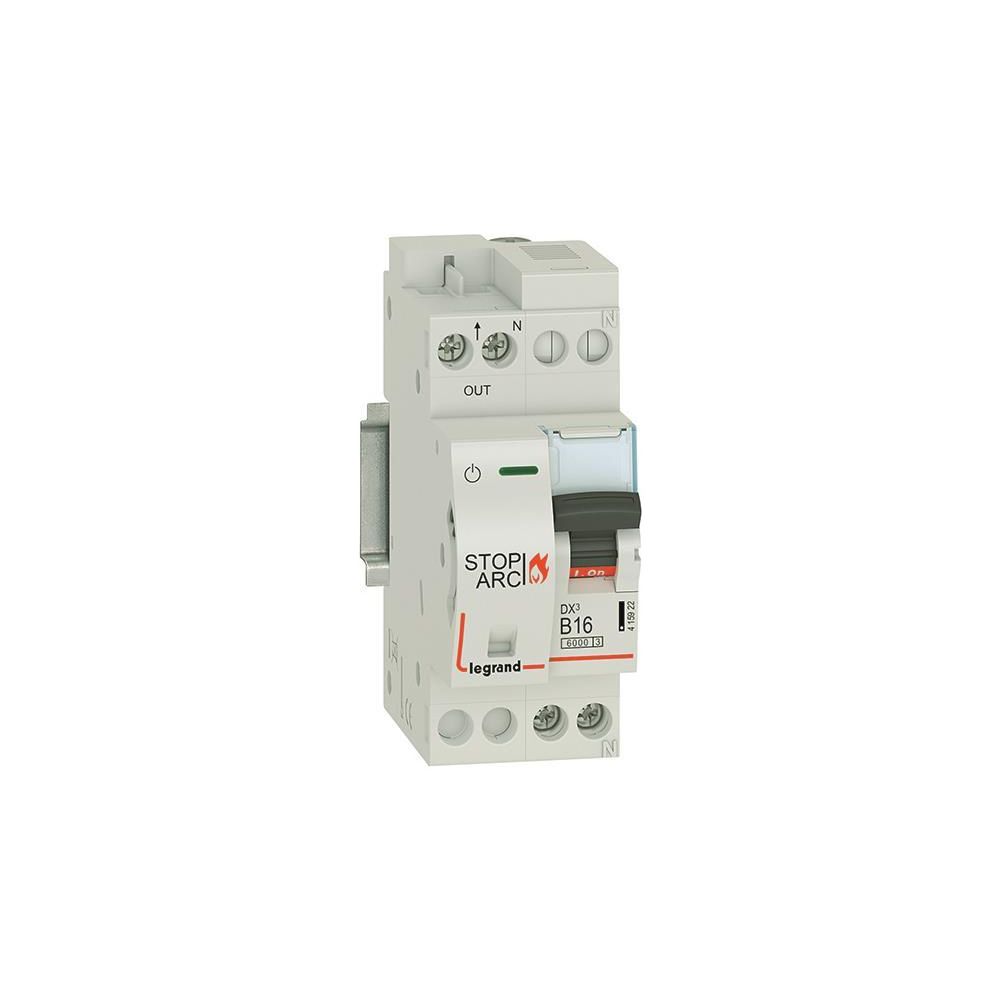

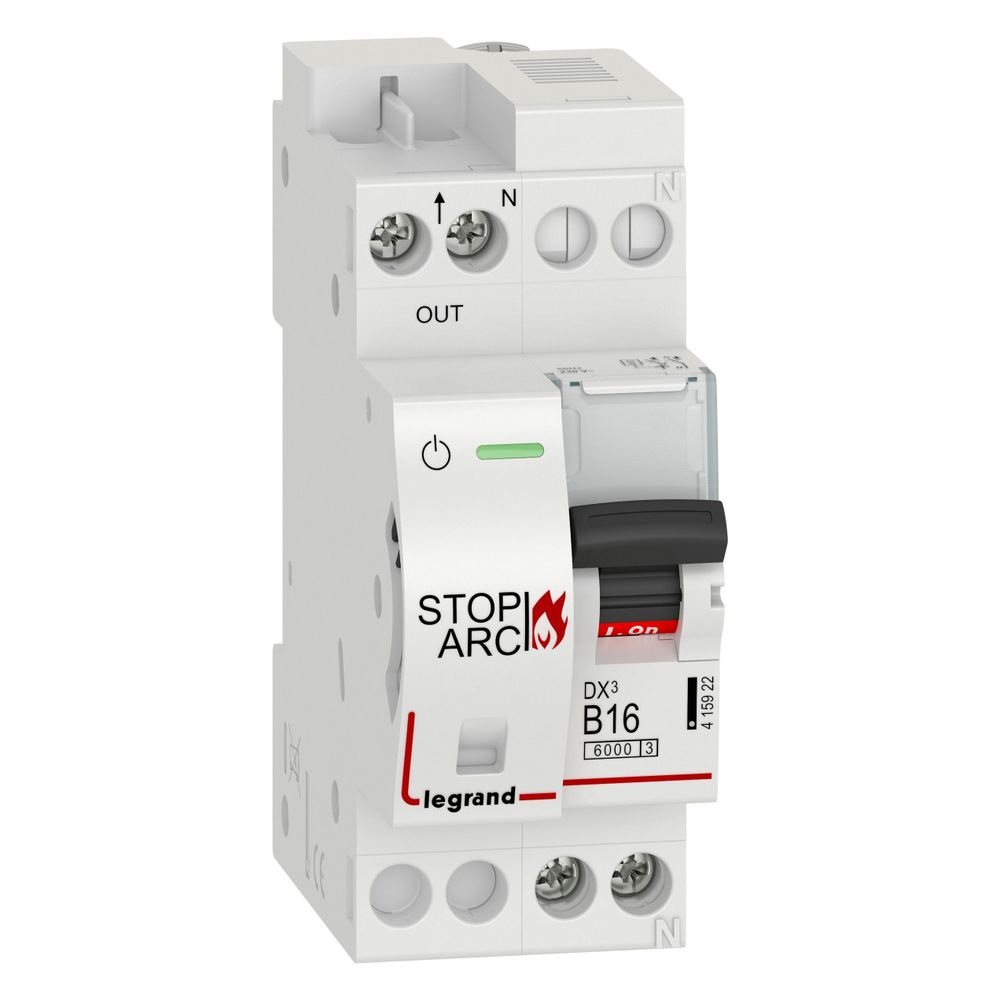

Legrand Brandschutzschalter DX3 STOP ARC, 16A, 6kA, 2TE, 415922
Der Legrand Brandschutzschalter DX3 STOP ARC vereint eine Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit einem Leitungsschutzschalter in einem kompakten Gerät. Diese Kombination schützt elektrische Anlagen zuverlässig vor Überlast, Kurzschluss sowie parallelen und seriellen Fehlerlichtbögen. Mit einer Baubreite von zwei Teilungseinheiten eignet sich das Modul für die Montage auf Hutprofilschienen in Verteilungen.
Funktionsweise und Sicherheit
Das Gerät überwacht den Stromkreis kontinuierlich und führt täglich einen automatischen Selbsttest durch. Eine integrierte LED-Zustandsanzeige informiert über den Betriebsstatus, während eine separate Meldeanzeige bei einer Auslösung durch einen Fehlerlichtbogen visuelle Klarheit schafft. Die Schaltstellungsanzeige am Hebel zeigt den aktuellen Kontaktstatus an. Durch den mitschaltenden Neutralleiter wird eine allpolige Abschaltung sichergestellt.
Montage und Installation
Die Installation erfolgt über rastende Schnellbefestigungen auf Hutprofilschienen gemäß EN 60715. Der Neutralleiteranschluss befindet sich auf der rechten Seite. Das Gerät ist mit Stiftkammschienen verschienbar und bietet die Möglichkeit, Hilfsgeräte anzubauen. Ein Beschriftungsfenster an der Front ermöglicht eine übersichtliche Kennzeichnung der Stromkreise.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsspannung: 230 V
- Auslösecharakteristik: B
- Bemessungsabschaltvermögen: 6 kA
- Polzahl: 2
- Breite in Teilungseinheiten: 2
- Energiebegrenzungsklasse: 3
- Frequenz: 50-60 Hz
- Schutzart: IP20
- Überspannungskategorie: 3
Der Brandschutzschalter bietet durch die Kombination aus AFDD und Leitungsschutzschalter mit 16 A Bemessungsstrom einen umfassenden Schutz vor brandgefährlichen Lichtbögen und elektrischen Fehlern. Die kompakte Bauweise mit 2 Teilungseinheiten und die einfache Montage auf der Hutprofilschiene machen das Gerät zu einer effizienten Lösung für die moderne Elektroinstallation. Dank der klaren Statusanzeigen und der automatischen Selbstüberwachung ist eine hohe Betriebssicherheit sichergestellt.
Technische Daten
| Hersteller | Legrand |
| Artikelnummer | LEGRAND-415922 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 60898 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3414971169388 |
| Energiebegrenzungsklasse | 3 |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,205 kg |
| Mitschaltender Neutralleiter | Ja |
| Polzahl | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | DE78878655 |
