Beschreibung

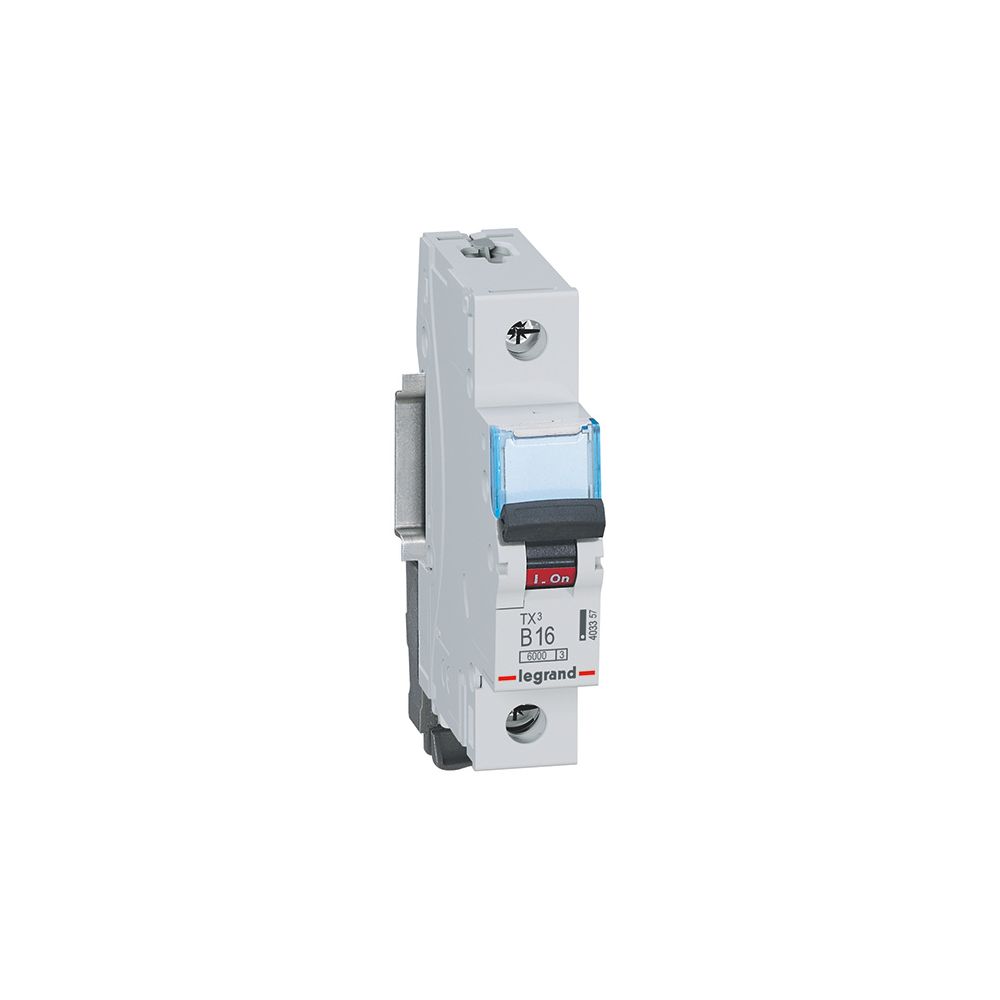

Legrand Leitungsschutzschalter TX3 B16A, 1-polig, 6kA, 1TE, Grau, 403357
Der einpolige Leitungsschutzschalter der Serie TX3 mit B-Charakteristik dient dem zuverlässigen Leitungsschutz in Licht- und Steckdosenstromkreisen. Das Gerät ist für eine Bemessungsspannung von 230/400 V AC ausgelegt und bietet ein Bemessungsschaltvermögen von 6 kA. Dank der kompakten Bauweise mit einer Breite von einer Teilungseinheit eignet sich das Bauteil ideal für die Montage auf DIN-Schienen in elektrischen Verteilungen.
Installation und Bedienung
Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf Hutprofilschienen. Für eine hohe Anwendersicherheit sorgt die eindeutige Schaltstellungsanzeige in Rot und Grün direkt am Schalthebel. Die Anschlussklemmen sind als Fahrstuhlklemmen mit Untersteckschutz ausgeführt, was ein sicheres Einführen der Leiter ermöglicht. Zudem ist das Gerät mit einem Beschriftungsfenster ausgestattet, das eine klare Kennzeichnung der Stromkreise unterstützt.
Flexibilität im Systemaufbau
Das System ist für den Anschluss mittels Phasenschiene und Kabel konzipiert und bietet die Option, Zusatzeinrichtungen wie Hilfsgeräte anzubauen. Mit einer Energiebegrenzungsklasse von 3 und einer Bemessungsstoßspannungsfestigkeit von 4 kV erfüllt das Gerät hohe Anforderungen an die elektrische Sicherheit. Die halogenfreie Ausführung und die robuste Bauweise mit der Schutzart IP20 gewährleisten einen dauerhaften Betrieb.
Dieser Leitungsschutzschalter kombiniert eine präzise Auslösecharakteristik vom Typ B mit einem Bemessungsstrom von 16 A. Durch die flexible Stromversorgungsrichtung von oben oder unten und die kompakte Einbautiefe von 44 mm lässt sich das Gerät vielseitig in elektrische Anlagen integrieren. Die Kombination aus hoher Schaltleistung und einfacher Handhabung macht es zu einer soliden Wahl für die Absicherung moderner Elektroinstallationen.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsstrom: 16 A
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230/400 V
- Polzahl: 1
- Breite in Teilungseinheiten: 1
- Einbautiefe: 44 mm
- Anschlussart: Schraubklemme
- Montageart: DIN-Schiene
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403357 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970386304 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,085 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
