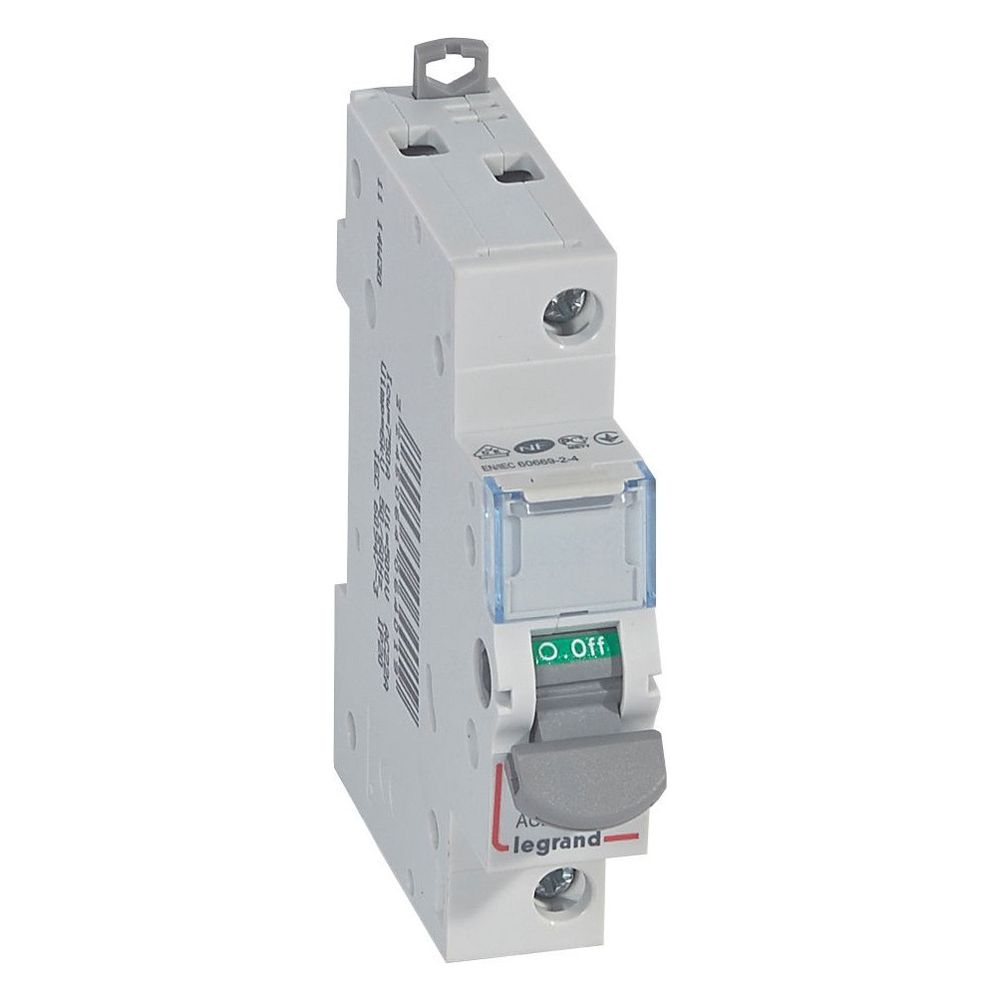

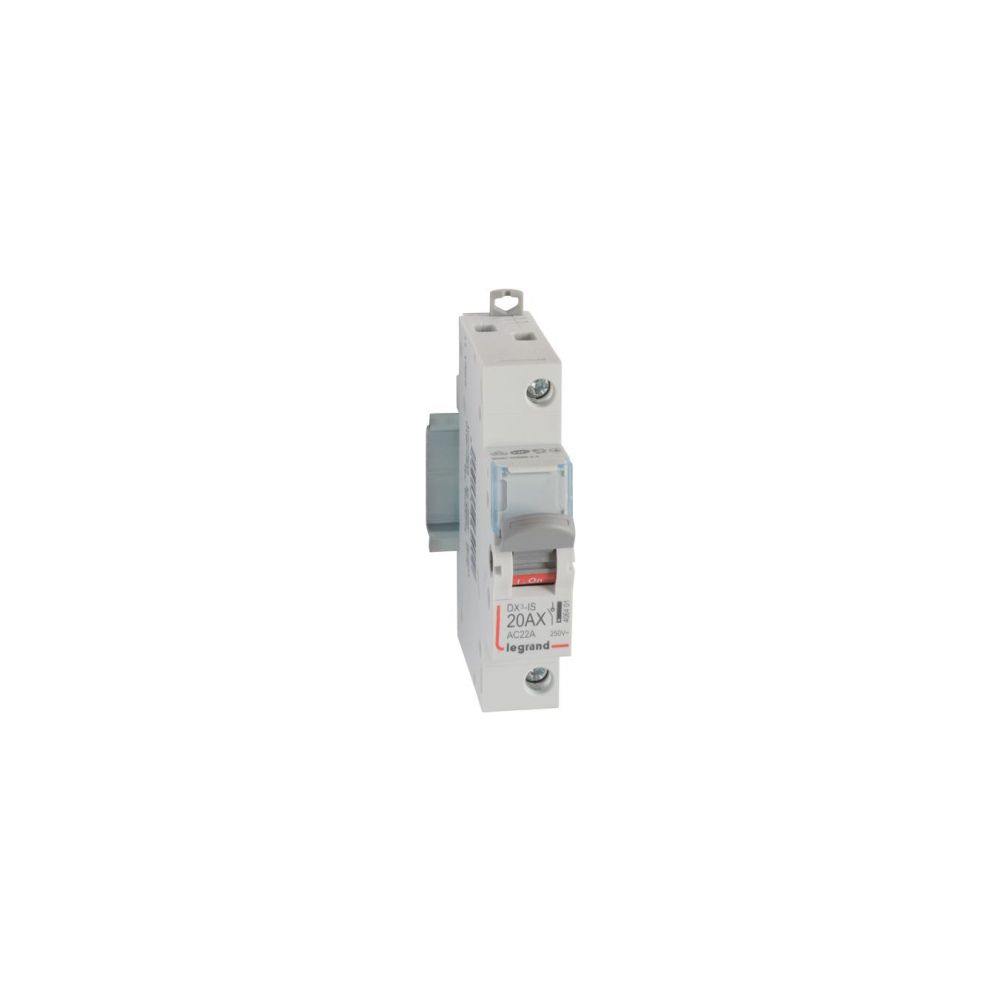

Legrand Lasttrennschalter DX3, 1-polig, 20A, 250V, 1TE, IP20, Grau, RAL 7035, 406401

Der einpolige Lasttrennschalter aus der DX3-Serie ermöglicht das sichere Schalten von Stromkreisen in Verteilungen. Mit einem Bemessungsdauerstrom von 20 A und einer Bemessungsbetriebsspannung von 250 V AC eignet sich das Gerät für den Einsatz als Haupt- oder Sicherheitsschalter. Die Montage erfolgt effizient auf einer Hutprofilschiene.

Funktionalität und Montage

Das Einbaugerät zeichnet sich durch eine klare Schaltstellungsanzeige in Rot und Grün direkt am Knebel aus. Für erhöhte Sicherheit ist der Schalthebel verriegelbar, um unbefugte Betätigungen zu verhindern. Die Anschlussklemmen sind für eine flexible Verbindung mittels Phasenschiene oder Kabel ausgelegt und bieten einen Kapazitätsbereich von 1,5 bis 16 mm². Zudem ist das Gehäuse halogenfrei und verfügt über ein integriertes Beschriftungsfenster zur übersichtlichen Kennzeichnung im Verteiler.

Technische Daten

• Bemessungsdauerstrom: 20 A
• Bemessungsbetriebsspannung: 250 V AC
• Polzahl: 1
• Bedingter Bemessungskurzschlussstrom: 4500 kA
• Schutzart frontseitig: IP20
• Schlagfestigkeit: IK04
• Anschlussquerschnitt: 1,5-16 mm²
• Einsatztemperatur: -25 bis 70 °C
• Breite: 17,8 mm
• Gebrauchskategorie: AC-22A

Dieser Lasttrennschalter bietet eine zuverlässige Lösung für die elektrische Installation. Durch die kompakte Bauweise mit einer Breite von 17,8 mm (1 TE) lässt er sich platzsparend in Verteilungen integrieren. Die Konformität zu den Normen IEC/EN 60947-3 und IEC/EN 60669-2-4 unterstreicht die Eignung für anspruchsvolle Anwendungen. Mit einer Strombelastbarkeit von 20 A und der Option zur Erweiterung durch Hilfsgeräte stellt das Produkt eine flexible Komponente für moderne Elektroinstallationen dar.
