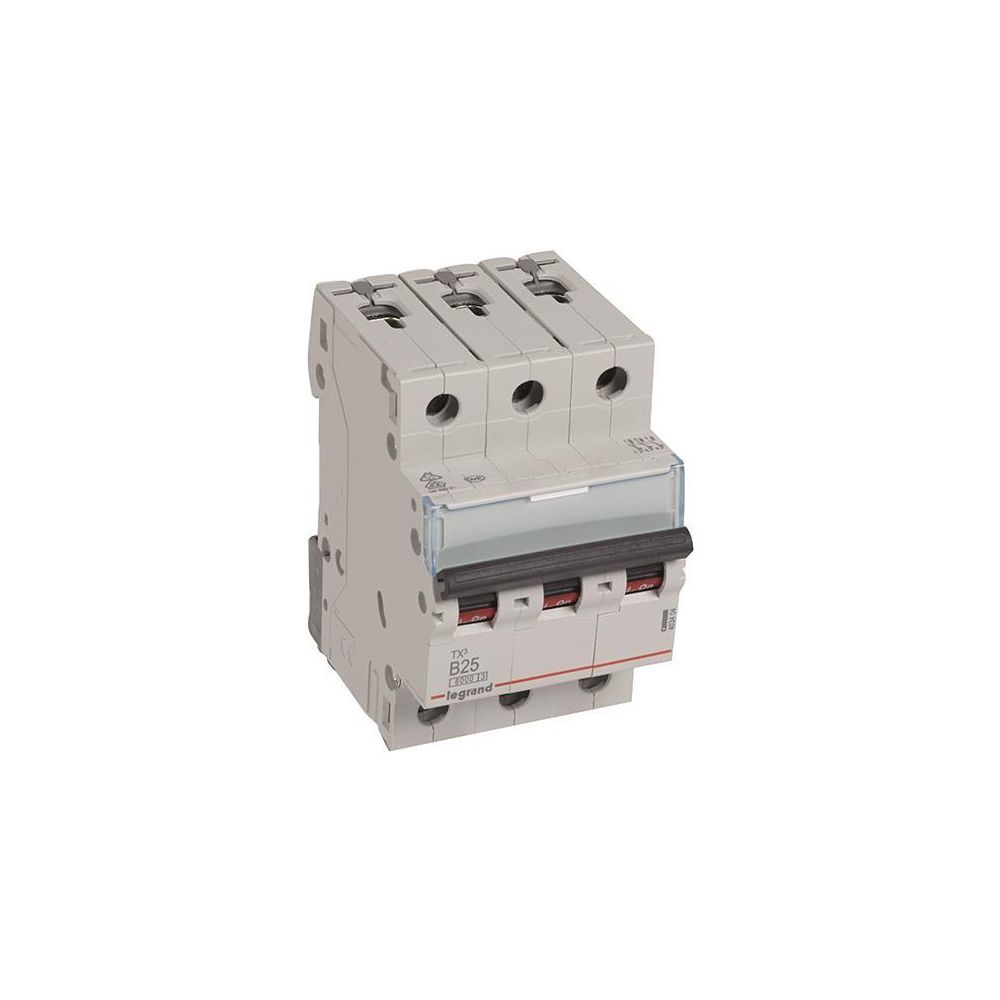

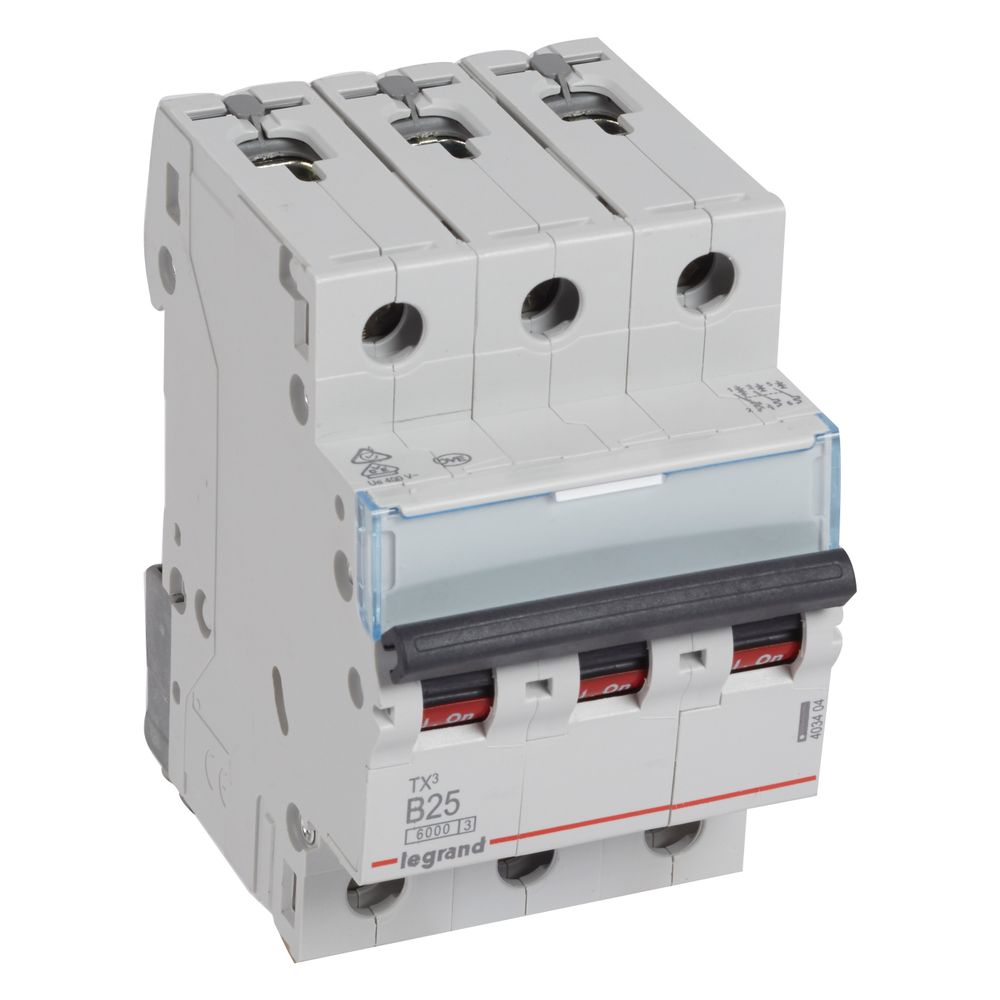

Legrand Leitungsschutzschalter TX3 B 25A, 3-polig, 6kA, 400V, 3TE, Grau, 403404
Der dreipolige Leitungsschutzschalter der Serie TX3 bietet zuverlässigen Schutz für Licht- und Steckdosenstromkreise in elektrischen Anlagen. Mit einer B-Charakteristik und einem Bemessungsstrom von 25 A ist das Gerät für den Einsatz in Wechselstromnetzen konzipiert. Die Montage erfolgt effizient auf einer DIN-Hutschiene, wobei das Gerät eine Breite von drei Teilungseinheiten einnimmt.
Funktionsweise und Montage
Das Schaltgerät zeichnet sich durch eine klare Schaltstellungsanzeige in Rot und Grün direkt am Hebel aus, die eine schnelle visuelle Kontrolle ermöglicht. Für eine einfache Identifikation der Stromkreise ist ein integriertes Beschriftungsfenster vorhanden. Die Installation wird durch eine rastende Schnellbefestigung auf der Hutprofilschiene erleichtert. Zudem verfügt das Gerät über eine Fahrstuhlklemme mit Untersteckschutz, die ein sicheres Einführen der Leiter ermöglicht. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar.
Erweiterbarkeit und Sicherheit
Das System ist auf Vielseitigkeit ausgelegt und ermöglicht bei Bedarf den Anbau von Zusatzeinrichtungen. Mit einer Energiebegrenzungsklasse 3 und einer Bemessungsstoßspannungsfestigkeit von 4 kV erfüllt der Schalter hohe Anforderungen an die Anlagensicherheit. Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei ausgeführt und entspricht der Schutzart IP20. Durch die Möglichkeit der Verbindung mittels Phasenschiene und Kabel ist eine flexible Integration in bestehende Verteilerstrukturen sichergestellt.
Dieser Leitungsschutzschalter kombiniert eine robuste Bauweise mit einer hohen Schaltleistung von 6 kA bei 400 V. Durch die B-Charakteristik eignet er sich optimal für den Leitungsschutz in Standardanwendungen. Die kompakte Bauform mit 3 Teilungseinheiten und die einfache Montage auf DIN-Schienen machen das Gerät zu einer effizienten Lösung für die moderne Elektroinstallation, die durch die Option zur Erweiterung mit Hilfsgeräten eine hohe Flexibilität für zukünftige Anforderungen bietet.
Technische Daten
- Bemessungsstrom: 25 A
- Auslösecharakteristik: B
- Polzahl: 3
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 400 V
- Breite in Teilungseinheiten: 3
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-403404 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 25 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970387585 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,411 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
