Beschreibung

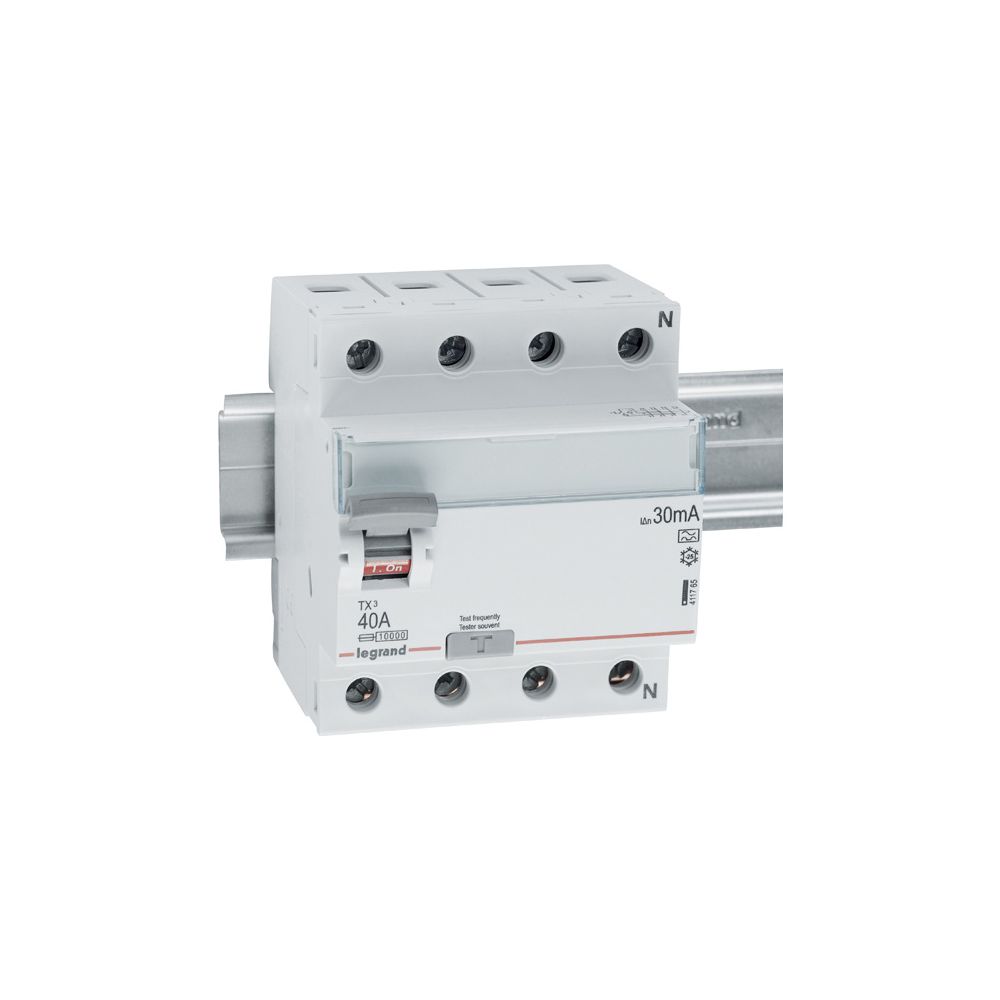

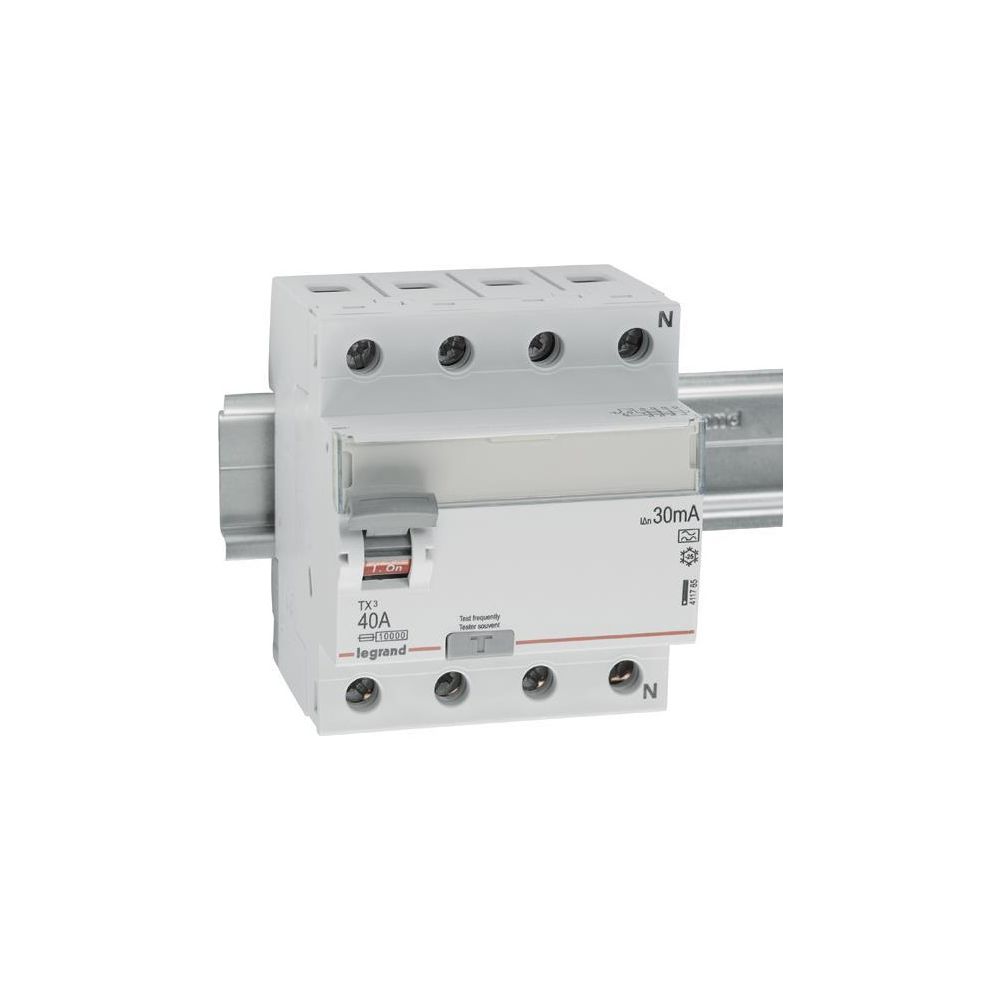

Legrand Fehlerstromschutzschalter TX3 40A, 4-polig, 30mA, Typ A, 400V, 4TE, Grau
Der Fehlerstromschutzschalter TX3 von Legrand bietet zuverlässigen Schutz für elektrische Anlagen bei Wechsel- und pulsierenden Gleichfehlerströmen. Das 4-polige Gerät ist für einen Bemessungsstrom von 40 A ausgelegt und arbeitet mit einem Bemessungsfehlerstrom von 30 mA. Dank der kompakten Bauweise mit einer Breite von 4 Teilungseinheiten eignet sich der Schalter ideal für die Montage auf DIN-Schienen in Verteilungen.
Zuverlässige Absicherung und einfache Handhabung
Das Gerät entspricht den Normen VDE 0664-10 sowie EN 61008-1 und arbeitet unverzögert. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar, was die Installation in unterschiedlichen Umgebungen erleichtert. Zur Erhöhung der Sicherheit verfügt der Schalter über eine eindeutige Schaltstellungsanzeige in Rot und Grün sowie eine Verriegelungsvorrichtung am Schalthebel. Ein integriertes Beschriftungsfenster ermöglicht eine klare Kennzeichnung der Stromkreise direkt am Gerät.
Erweiterbarkeit und Anschluss
Die Installation erfolgt über robuste Schraubklemmen, die einen Leiterquerschnitt von bis zu 50 mm² bei eindrähtigen Leitern aufnehmen können. Für erweiterte Anforderungen ist der Anbau von Hilfsgeräten an der linken Seite des Schutzschalters möglich, um beispielsweise den Schaltzustand bei Hand- oder Fehlerauslösungen zu signalisieren. Das halogenfreie Gehäuse in der Farbe Grau (RAL 7035) ist zudem auf Schlagfestigkeit geprüft und für einen weiten Umgebungstemperaturbereich von -25 °C bis 60 °C ausgelegt.
Dieser Fehlerstromschutzschalter ermöglicht durch seine hohe Kurzschlussfestigkeit von 10 kA und die Stoßstromfestigkeit von 250 A einen sicheren Betrieb in anspruchsvollen Elektroinstallationen. Mit einer Bemessungsspannung von 400 V und der flexiblen Montage auf Hutprofilschienen stellt das Gerät eine effiziente Lösung für den Schutz von Personen und Anlagen dar.
Technische Daten
- Polzahl: 4
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V
- Kurzschlussfestigkeit: 10 kA
- Fehlerstrom-Typ: A
- Montageart: DIN-Schiene
- Breite: 4 Teilungseinheiten
- Anschlussart: Schraubklemme
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-35 mm² |
| Anschlussart | Schraubklemme |
| Artikelnummer | LEGRAND-411765 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 40 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 71.2 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3414970353481 |
| Einbautiefe | 44 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,338 kg |
| Halogenfrei | Ja |
| Höhe | 83 |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Nein |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 320-440 |
| Polzahl | 4 |
| RAL-Nummer (ähnlich) | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 |
| Stress-Test Konform (1000V) | Ja |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-60 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
