Beschreibung

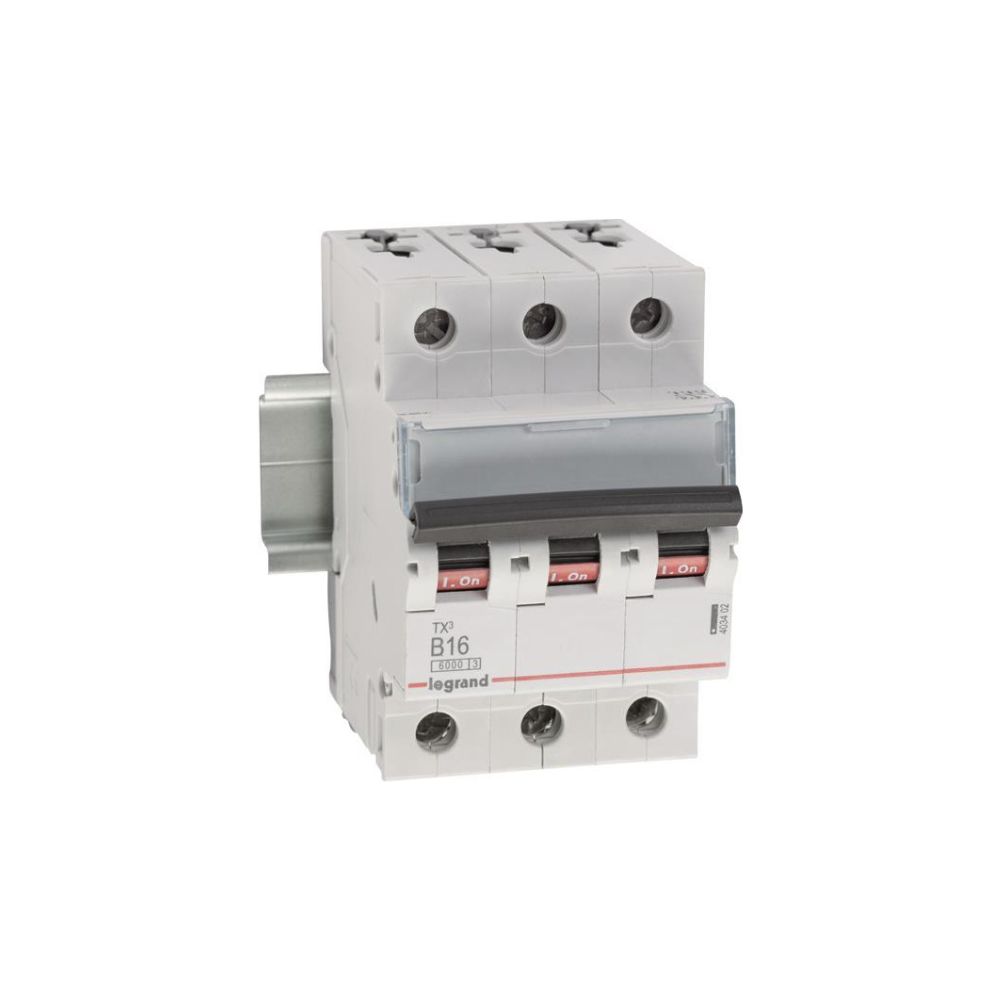

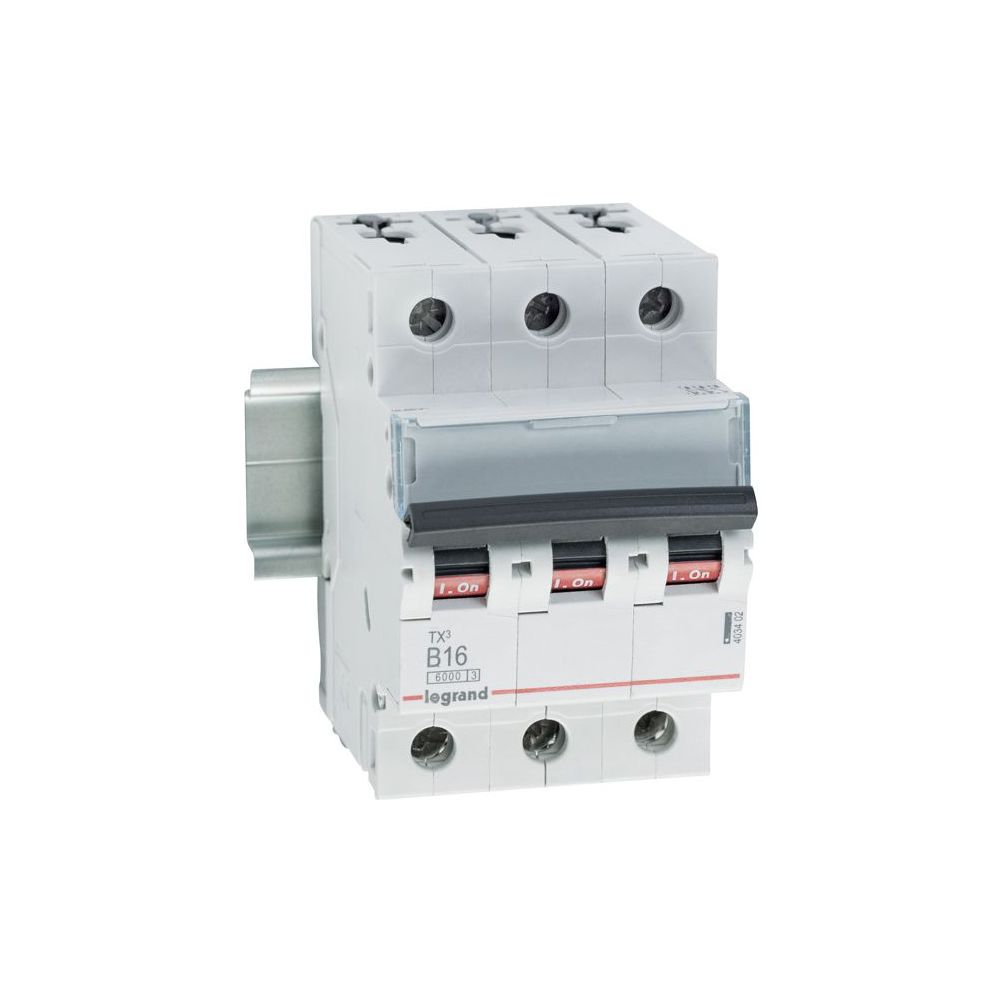

Legrand Leitungsschutzschalter TX3 B16A, 3-polig, 6kA, 400V, 3TE, Grau
Der dreipolige Leitungsschutzschalter aus der TX3-Serie von Legrand dient dem zuverlässigen Leitungsschutz in Licht- und Steckdosenstromkreisen. Mit einer B-Charakteristik und einem Bemessungsstrom von 16 A ist das Gerät für den Einsatz in Wechselstromnetzen konzipiert. Die Montage erfolgt effizient auf einer DIN-Hutschiene mittels rastender Schnellbefestigung.
Funktion und Sicherheit
Das Schaltgerät bietet ein Bemessungsschaltvermögen von 6 kA bei 400 V und entspricht der Energiebegrenzungsklasse 3. Zur Erhöhung der Betriebssicherheit verfügt der Schalter über eine eindeutige Schaltstellungsanzeige in Rot und Grün direkt am Hebel. Ein integriertes Beschriftungsfenster ermöglicht eine klare Kennzeichnung der Stromkreise, während der Untersteckschutz ein sicheres Einführen der Leiter in die Schraubklemmen unterstützt.
Flexibilität bei der Installation
Die Konstruktion erlaubt eine flexible Stromversorgungsrichtung von oben oder unten und ermöglicht die Verbindung mittels Phasenschiene oder Kabel. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern. Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei ausgeführt und weist eine Einbautiefe von 44 mm auf, was eine kompakte Integration in Verteilungen ermöglicht.
Dieser Leitungsschutzschalter kombiniert robuste Technik mit anwenderfreundlichen Details für eine sichere Elektroinstallation. Mit einer Bemessungsspannung von 400 V und einer Auslösecharakteristik vom Typ B eignet sich das 3-polige Gerät ideal für den Schutz von Leitungen in anspruchsvollen Stromkreisen. Die einfache Montage auf DIN-Schienen sowie die Option zur Erweiterung durch Zusatzeinrichtungen machen ihn zu einer vielseitigen Komponente für moderne Schaltanlagen.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: B
- Polzahl: 3
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen (400 V): 6 kA
- Energiebegrenzungsklasse: 3
- Breite in Teilungseinheiten: 3
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-403402 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970387547 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,334 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
