Beschreibung

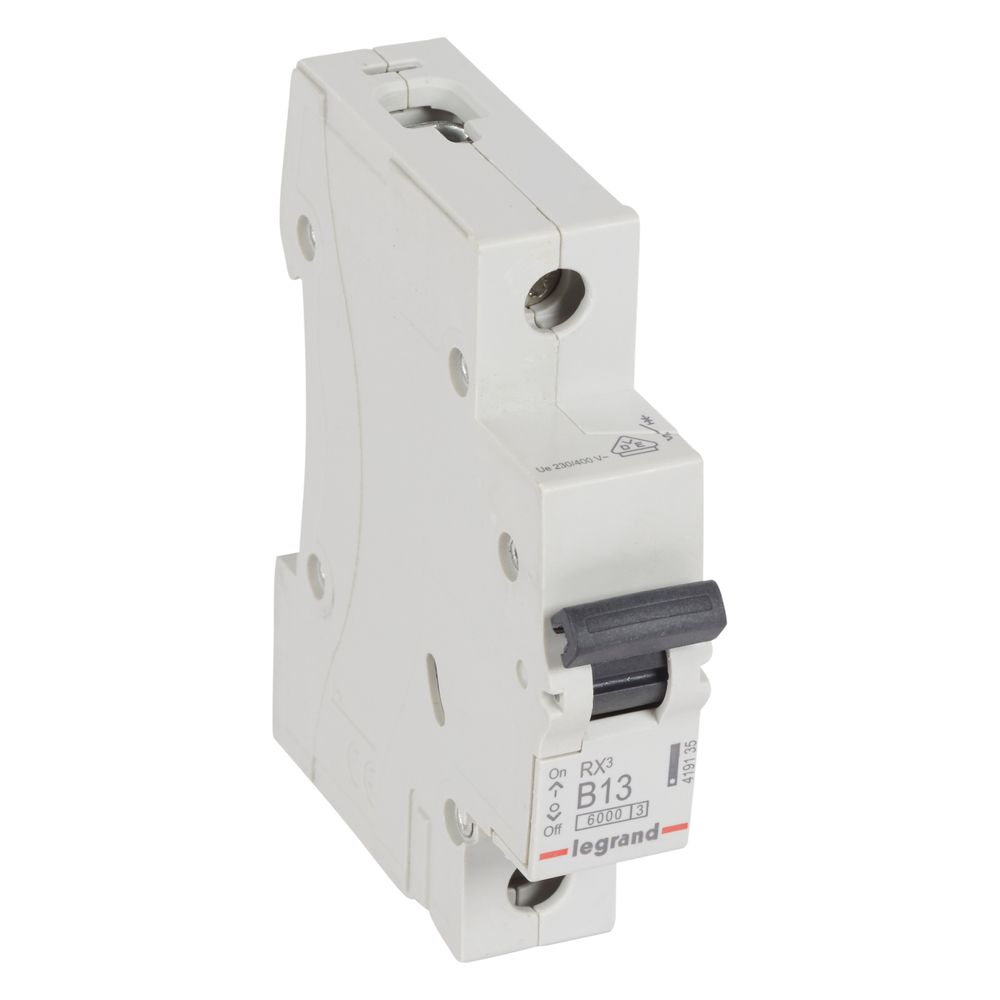

Legrand Leitungsschutzschalter RX3, 13A, 1-polig, 6kA, 230V, 1TE, Grau
Der 1-polige Leitungsschutzschalter der Serie RX3 dient der Absicherung von Licht- und Steckdosenstromkreisen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 13 A ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert. Die Montage erfolgt über eine rastende Schnellbefestigung auf einer DIN-Hutschiene.
Funktionsweise und Montage
Das Schaltgerät ist für eine Bemessungsspannung von 230/400 V AC ausgelegt und erreicht ein Bemessungsschaltvermögen von 6 kA. Die Energiebegrenzungsklasse 3 sorgt für eine effektive Strombegrenzung im Kurzschlussfall. Der Anschluss erfolgt über Schraubklemmen, wobei die Stromversorgungsrichtung wahlweise von oben oder unten erfolgen kann. Eine Schaltstellungsanzeige informiert direkt am Gerät über den Betriebszustand.
Die kompakte Bauweise mit einer Breite von einer Teilungseinheit ermöglicht eine platzsparende Installation. Das Gehäuse in der Farbe Grau entspricht dem Farbton RAL 7035 und ist gemäß Schutzart IP20 ausgeführt. Durch die Schlagfestigkeit von IK02 eignet sich das Bauteil für den Einsatz in elektrischen Verteilungen, wobei der Anbau von Hilfsgeräten bei diesem Modell nicht vorgesehen ist.
Durch die Kombination aus präziser Auslösecharakteristik B und einem Bemessungsschaltvermögen von 6 kA bietet dieser Leitungsschutzschalter eine solide Basis für den Leitungsschutz. Die einfache Montage auf der DIN-Schiene sowie die flexible Anschlussmöglichkeit für Phasenschienen und Kabel erleichtern die Installation in Standard-Stromkreisen bei einem Bemessungsstrom von 13 A.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsstrom: 13 A
- Bemessungsspannung: 230/400 V
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1
- Breite in Teilungseinheiten: 1
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-419135 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 13 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 17.7 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970366696 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,1 kg |
| Halogenfrei | Nein |
| Höhe | 88.5 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 210-250 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Nein |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| WEEE-Nr. | 78878655 |
