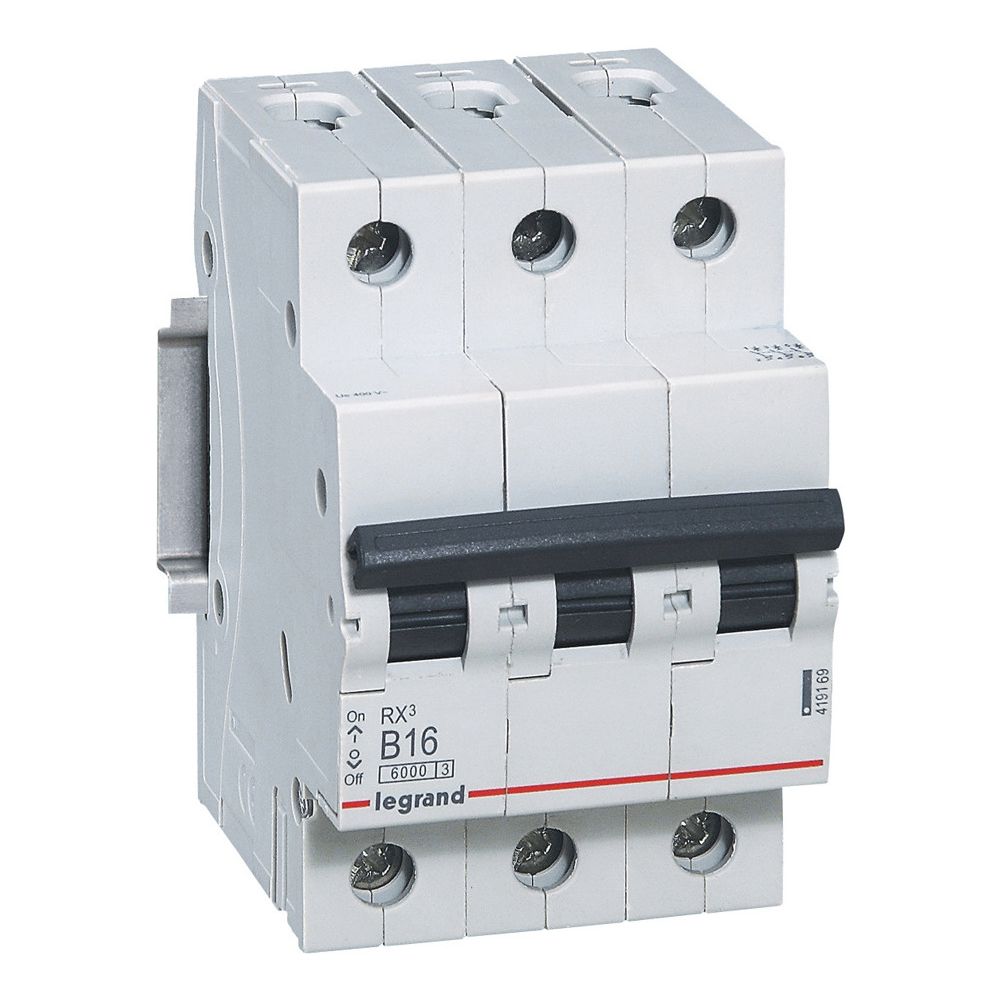

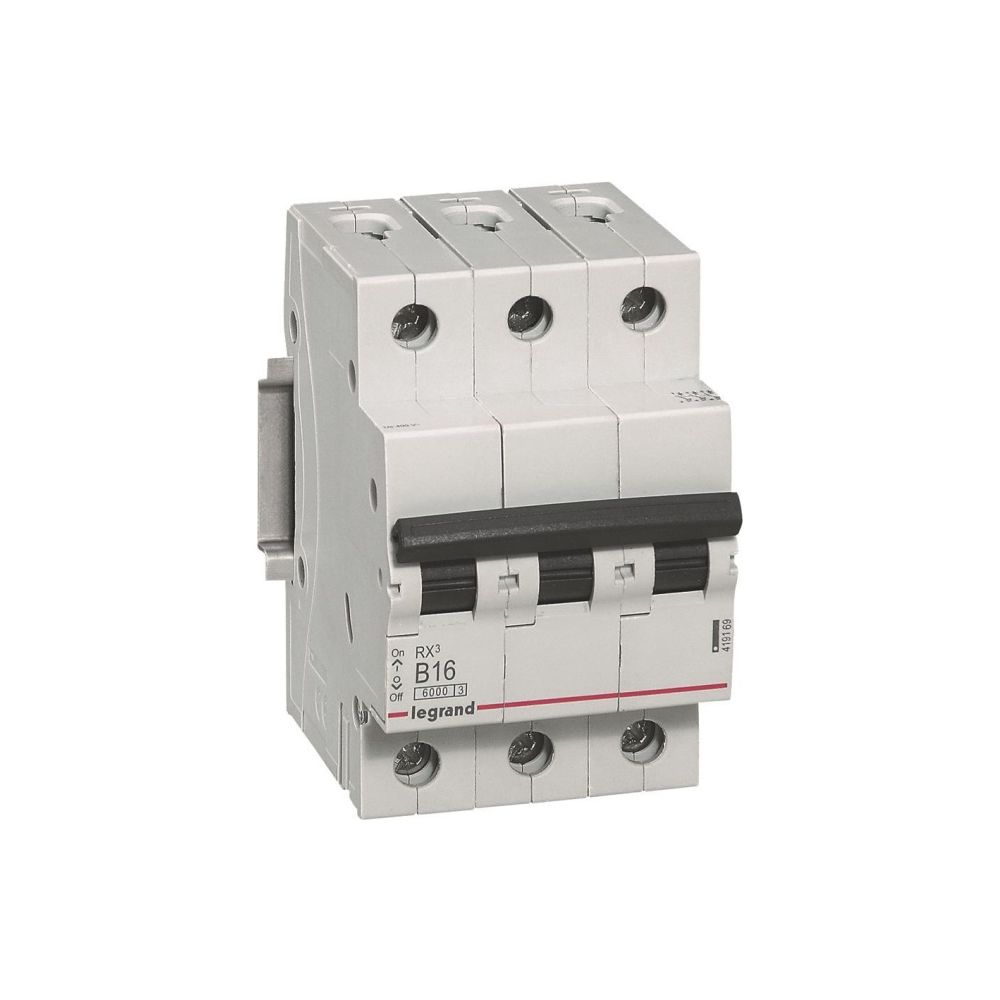

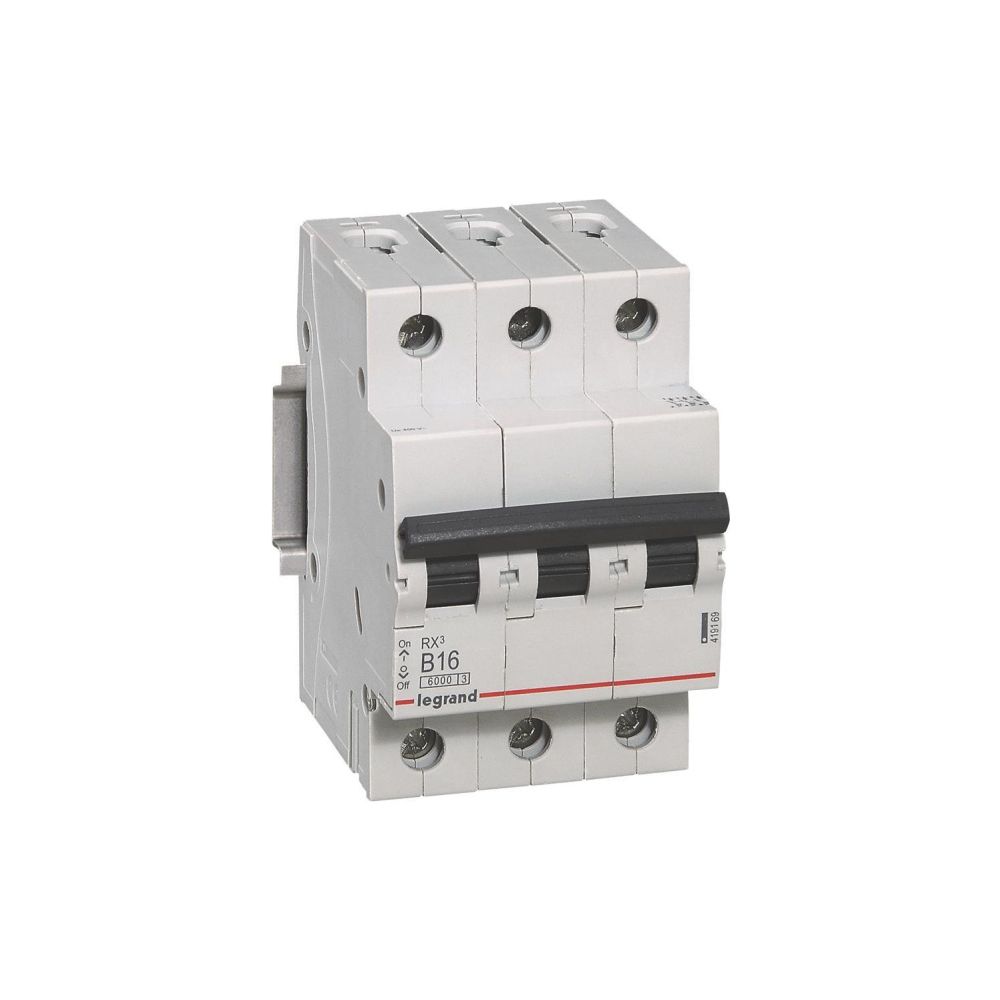

Legrand Leitungsschutzschalter RX3 B 16A, 3-polig, 6kA, 400V, 3TE, Grau
Der dreipolige Leitungsschutzschalter der Serie RX3 von Legrand dient der Absicherung von Licht- und Steckdosenstromkreisen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 16 A ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert. Die Montage erfolgt über eine rastende Schnellbefestigung auf einer DIN-Hutschiene.
Funktionsweise und Montage
Das Schaltgerät ist für eine Bemessungsspannung von 400 V ausgelegt und erreicht ein Bemessungsschaltvermögen von 6 kA. Die Stromzuführung kann flexibel von oben oder unten erfolgen, wobei die Verbindung wahlweise über Phasenschienen oder Kabel realisiert wird. Eine integrierte Schaltstellungsanzeige informiert über den Betriebszustand. Das Gehäuse in der Farbe Grau entspricht der Schutzart IP20 und ist für den Einbau in Verteilungen mit einer Breite von 3 Teilungseinheiten vorgesehen.
Dieser Leitungsschutzschalter bietet eine Lösung für den Leitungsschutz in Wohn- und Zweckbauten. Durch die Energiebegrenzungsklasse 3 und die kompakte Bauweise mit einer Einbautiefe von 44 mm lässt sich das Gerät platzsparend in Standardverteilungen integrieren. Mit einem Bemessungsstrom von 16 A und einer Auslösecharakteristik B stellt das Bauteil eine Komponente für die elektrische Infrastruktur dar.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsstrom: 16 A
- Bemessungsspannung: 400 V
- Polzahl: 3
- Bemessungsschaltvermögen: 6 kA
- Breite in Teilungseinheiten: 3
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
- Frequenz: 50-60 Hz
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-419169 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970367297 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,527 kg |
| Halogenfrei | Nein |
| Höhe | 88.5 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 360-440 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Nein |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| WEEE-Nr. | 78878655 |
