Beschreibung

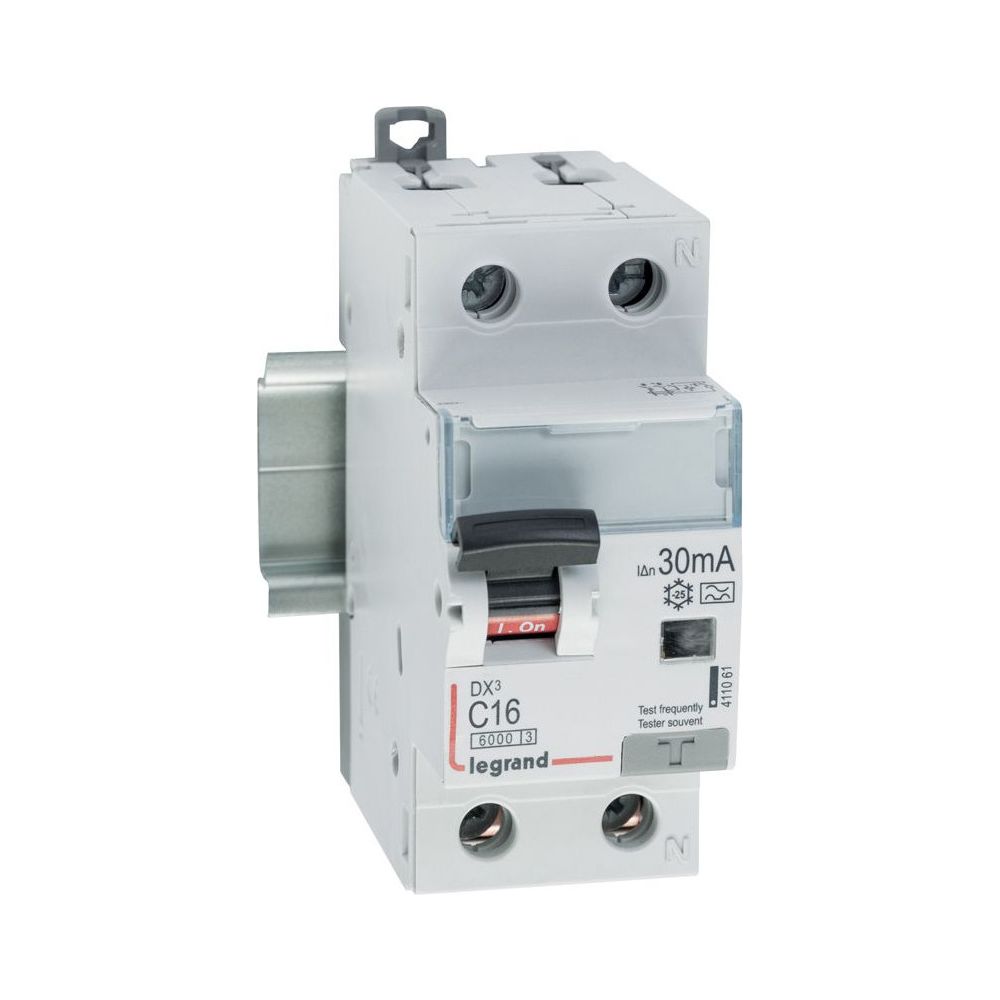

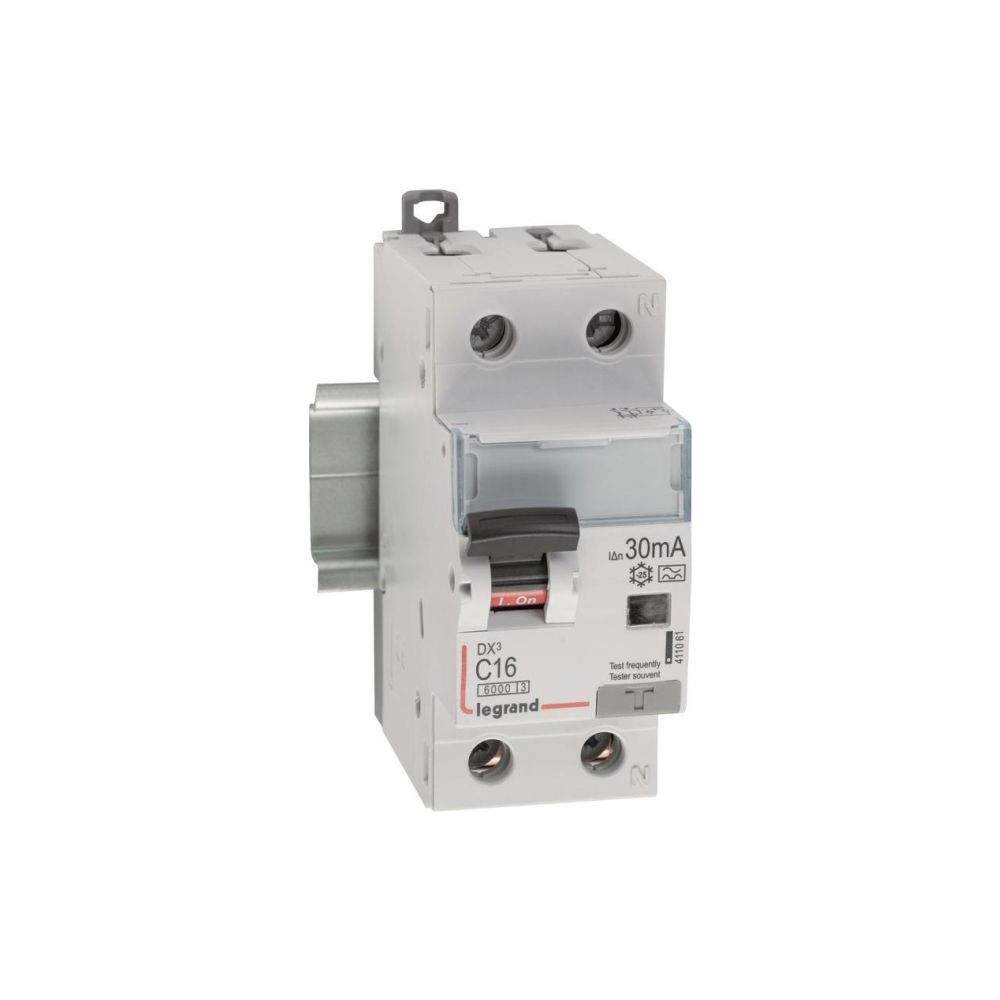

Legrand FI/LS-Schalter DX3 C 16A, 1P+N, 6kA, 30mA, Typ A, 230V, 2TE
Der FI/LS-Schalter der Serie DX3 kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit zwei Teilungseinheiten. Er ist für den Einsatz in Wechselstromnetzen konzipiert und bietet eine zuverlässige Absicherung bei einem Bemessungsstrom von 16 A sowie einem Bemessungsfehlerstrom von 30 mA. Dank der C-Charakteristik und einem Bemessungsschaltvermögen von 6 kA eignet sich das Bauteil für anspruchsvolle Installationsumgebungen.
Funktionsweise und Sicherheit
Das Gerät verfügt über einen mitschaltenden Neutralleiter und ist als Typ A für Wechsel- und pulsierende Gleichfehlerströme ausgelegt. Eine klare Auslöseanzeige unterscheidet zwischen Fehlerstrom- oder Prüftastenauslösung und Kurzschluss- oder Handauslösung. Die Montage erfolgt auf einer Hutprofilschiene mittels rastender Schnellbefestigungen. Für eine erhöhte Sicherheit bei der Installation sorgt der Untersteckschutz, der ein sicheres Einführen der Leiter in die Fahrstuhlklemme ermöglicht.
Flexibilität bei der Installation
Die Konstruktion erlaubt den Anbau von Hilfsgeräten, wodurch sich das System individuell erweitern lässt. Der Schalthebel ist verriegelbar und mit einer eindeutigen rot-grünen Schaltstellungsanzeige ausgestattet. Ein integriertes Beschriftungsfenster unterstützt die übersichtliche Kennzeichnung im Verteilerkasten. Mit einer Einbautiefe von 44 mm ist das Gerät platzsparend in Standardverteilungen integrierbar.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsspannung: 230 V
- Bemessungsschaltvermögen: 6 kA
- Auslösecharakteristik: C
- Polzahl gesamt: 2
- Fehlerstrom-Typ: A
- Breite in Teilungseinheiten: 2
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
Durch die Kombination von Fehlerstrom- und Leitungsschutz in einem 2-TE-Gehäuse ermöglicht dieses Produkt eine effiziente Platznutzung im Verteiler. Mit einem Bemessungsstrom von 16 A, einer C-Charakteristik und einem Bemessungsschaltvermögen von 6 kA bietet es eine robuste Absicherung für elektrische Anlagen. Die einfache Montage auf Hutprofilschienen sowie die klare Statusanzeige erleichtern die Wartung und Überwachung der elektrischen Installation.
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-10 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-411061 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstrom | 16 |
| Breite | 35.6 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3414970351821 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Nein |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,239 kg |
| Höhe | 83 |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 |
| Tiefe | 77.8 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 78878655 |
