Beschreibung

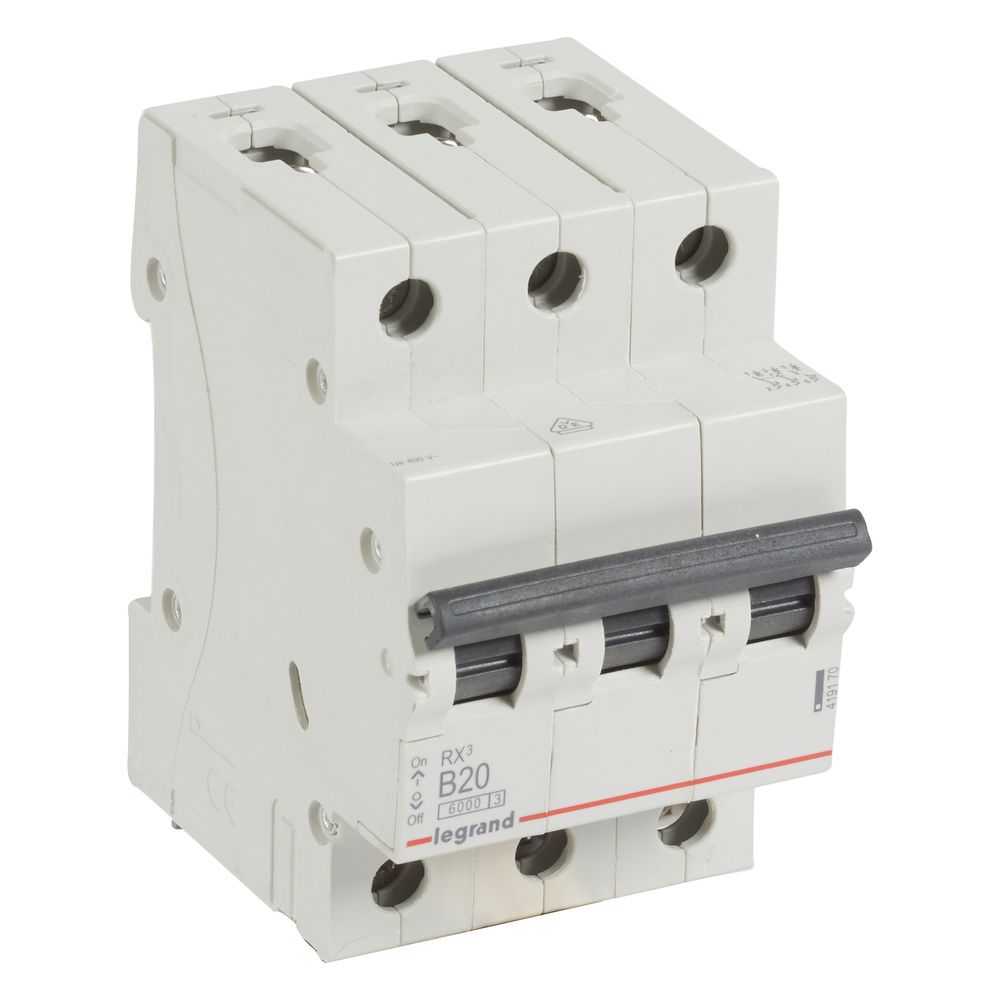

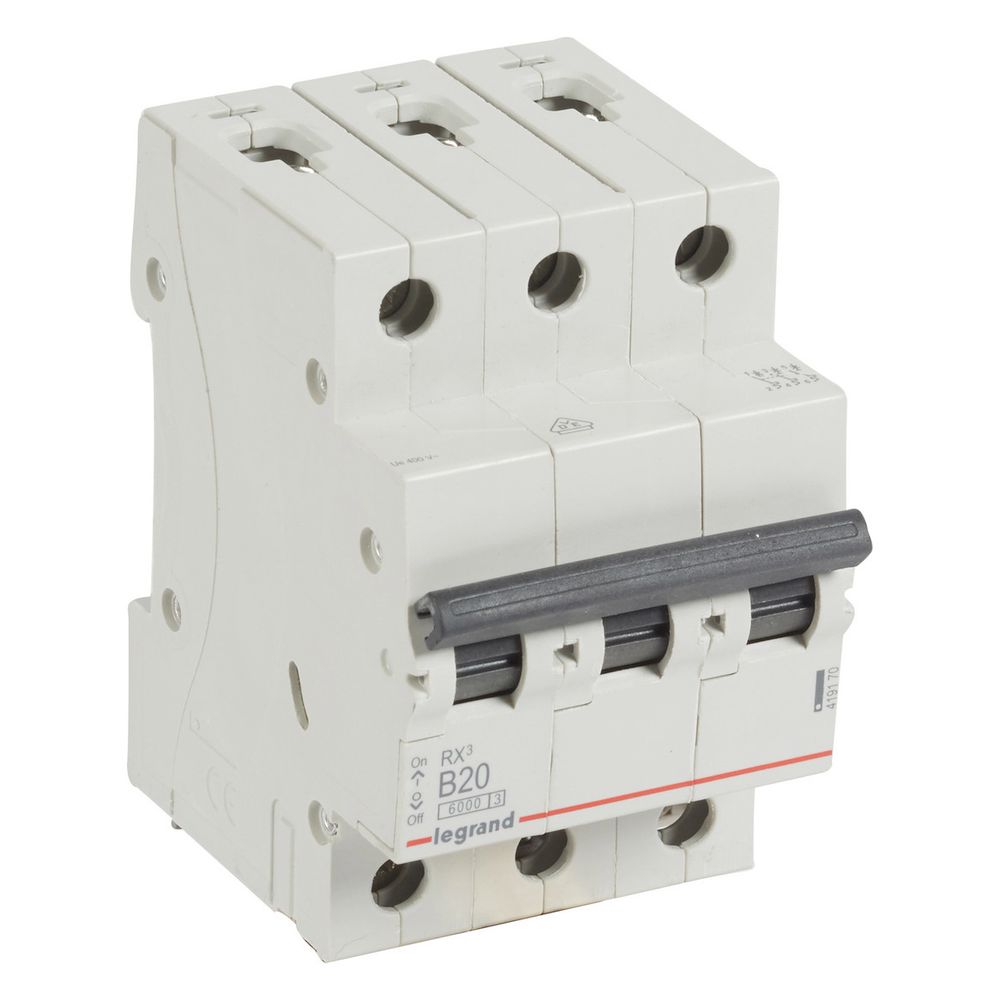

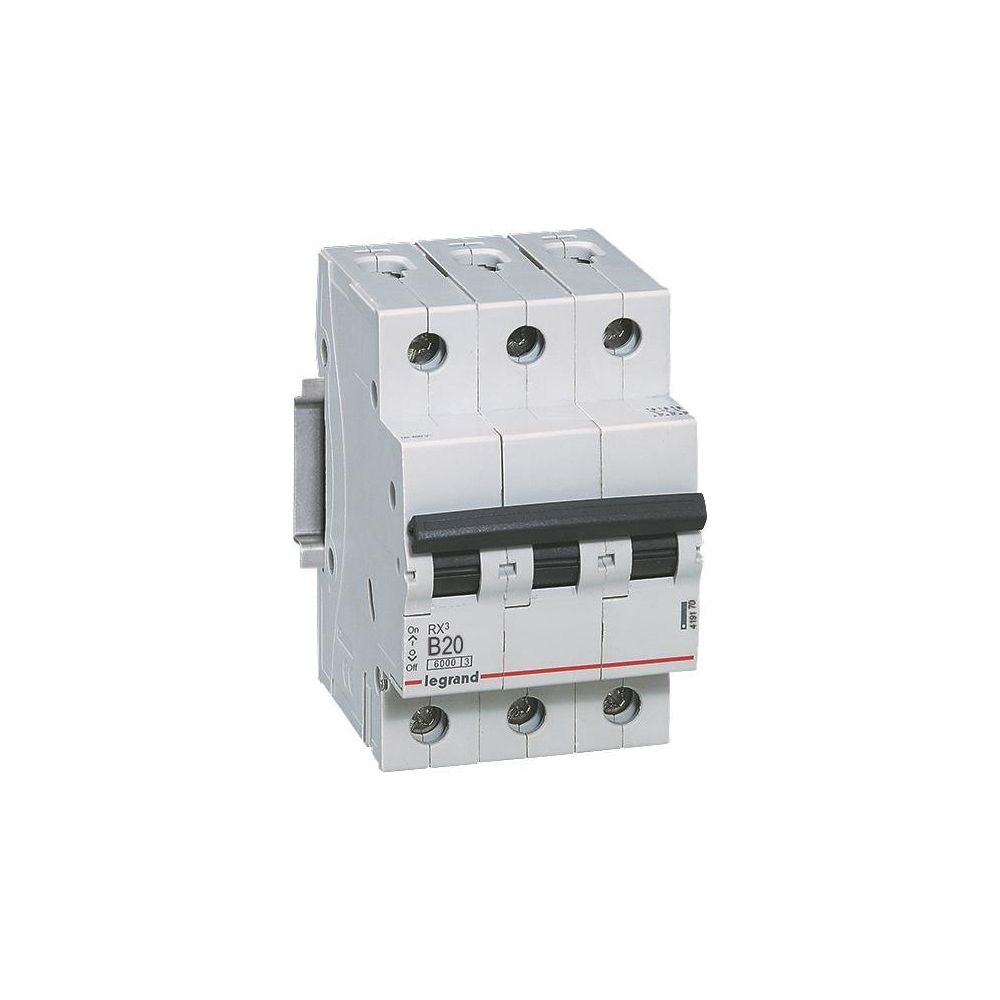

Legrand Leitungsschutzschalter RX3 B 20A, 3-polig, 6kA, 400V, 3TE, Grau
Der 3-polige Leitungsschutzschalter der Serie RX3 von Legrand ist für die Absicherung von Licht- und Steckdosenstromkreisen in Wechselstromnetzen konzipiert. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 20 A bietet das Gerät eine zuverlässige Schutzfunktion. Die Montage erfolgt effizient mittels rastender Schnellbefestigung auf einer DIN-Hutschiene.
Leistungsstarke Absicherung im Verteilungsbau
Das Schaltgerät ist für eine Bemessungsspannung von 400 V ausgelegt und erreicht ein Bemessungsschaltvermögen von 6 kA. Die Energiebegrenzungsklasse 3 unterstützt eine hohe Selektivität zu vorgeschalteten Schutzeinrichtungen. Die Anschlussklemmen erlauben eine flexible Verbindung mittels Phasenschiene oder Kabel, wobei die Stromversorgungsrichtung wahlweise von oben oder unten erfolgen kann. Eine Schaltstellungsanzeige informiert über den aktuellen Betriebszustand.
Robuste Bauweise
Das Gehäuse in der Farbe Grau (RAL 7035) entspricht der Schutzart IP20 und ist für einen Temperaturbereich von -40 bis 70 °C ausgelegt. Mit einer Breite von 3 Teilungseinheiten lässt sich der Schalter platzsparend in Standardverteilungen integrieren. Die Schlagfestigkeit von IK02 gewährleistet eine dauerhafte Funktionalität. Eine Erweiterung durch zusätzliche Hilfsgeräte ist bei diesem Modell nicht vorgesehen.
Dieser Leitungsschutzschalter bietet eine präzise Absicherung für elektrische Installationen. Mit einer Bemessungsspannung von 400 V, einem Bemessungsstrom von 20 A und einem Schaltvermögen von 6 kA erfüllt das Gerät die Anforderungen an einen modernen Leitungsschutz. Die einfache Montage auf der DIN-Schiene sowie die kompakte Bauweise mit 3 Teilungseinheiten machen ihn zur idealen Wahl für die Absicherung von Stromkreisen.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsstrom: 20 A
- Bemessungsspannung: 400 V
- Polzahl: 3
- Bemessungsschaltvermögen: 6 kA
- Breite in Teilungseinheiten: 3
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-419170 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 20 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970367310 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,564 kg |
| Halogenfrei | Nein |
| Höhe | 88.5 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 360-440 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Nein |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| WEEE-Nr. | 78878655 |
