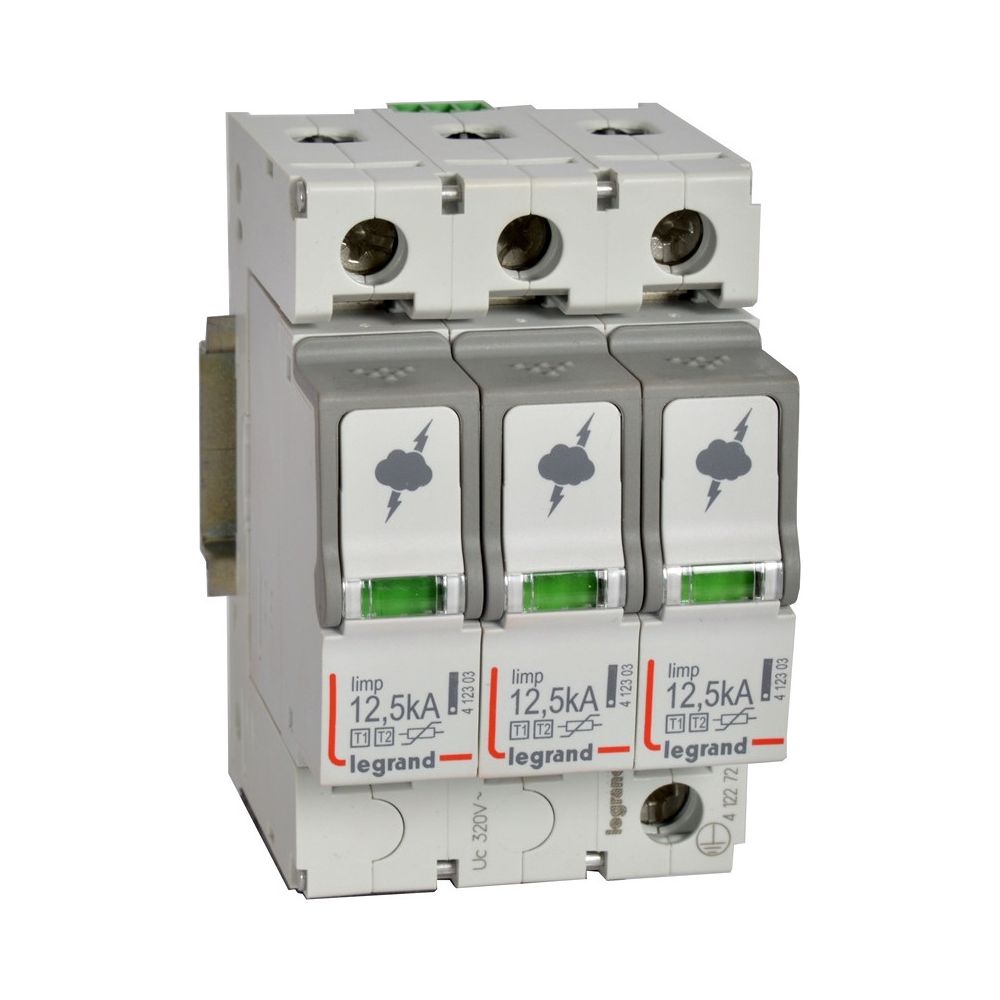

Legrand Kombiableiter Typ 1+2 3+0 Schaltung, 320V, 12,5kA, 3 TE, mit Fernmeldekontakt, 412272
Dieser Kombiableiter der Typenklasse 1+2 schützt elektrische Anlagen vor Überspannungen durch direkte oder indirekte Blitzeinschläge sowie Schalthandlungen. Das Gerät ist für den Einsatz in TN-C-Netzsystemen konzipiert und bietet durch steckbare Schutzmodule eine hohe Betriebssicherheit. Eine optische Statusanzeige sowie ein integrierter Fernmeldekontakt ermöglichen eine einfache Überwachung des Schutzstatus.
Funktionsweise und Montage
Das Schutzgerät ist für die Montage auf einer Hutschiene TH35 ausgelegt und beansprucht eine Baugröße von 3 TE. Die 3+0 Schaltung ist speziell auf TN-C-Netze abgestimmt. Der Schutzpegel von 1,9 kV sorgt für eine effektive Begrenzung von Spannungsspitzen. Die optische Anzeige signalisiert den Zustand des Moduls direkt am Gerät, wobei ein Wechsel des Schutzmoduls bei orangefarbener Anzeige erforderlich ist.
Technische Daten
- Nennspannung AC: 400 V
- Max. Dauerspannung AC: 320 V
- Blitzstoßstrom (10/350): 12,5 kA/Pol
- Nennableitstoßstrom (8/20): 25 kA
- Schutzpegel: 1,9 kV
- Baugröße: 3 TE
- Montageart: Hutschiene TH35
- Max. Leiterquerschnitt starr: 35 mm²
- Max. Leiterquerschnitt flexibel: 25 mm²
- Schutzart: IP20
Durch die Kombination von Typ 1 und Typ 2 Schutz in einem kompakten Gehäuse bietet dieses Gerät eine effiziente Lösung für die Absicherung nachgeordneter Verbraucher. Mit einer maximalen Dauerspannung von 320 V AC und einem Blitzstoßstrom von 12,5 kA pro Pol ermöglicht es einen robusten Schutz in TN-C-Systemen. Die einfache Integration in die Verteilung sowie die Fernmeldefunktion unterstützen eine wartungsfreundliche Überwachung der elektrischen Infrastruktur.
Technische Daten
| Hersteller | Legrand |
| Anzahl der Leiter (ohne Erde) | 3 |
| Artikelnummer | LEGRAND-412272 |
| Baugröße | 3 |
| EAN-13 | 3414970517401 |
| Gewicht | 0,1 kg |
| Integrierte Vorsicherung | Nein |
| Max Dauerspannung AC | 320 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Mit Fernmeldekontakt | Ja |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom (8/20) | 25 |
| Nennspannung AC | 400 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform sonstige | Nein |
| Netzform TN | Ja |
| Netzform TN-C | Ja |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1.9 |
| Signalisierung am Gerät | Optisch |
| WEEE-Nr. | 78878655 |
