Beschreibung

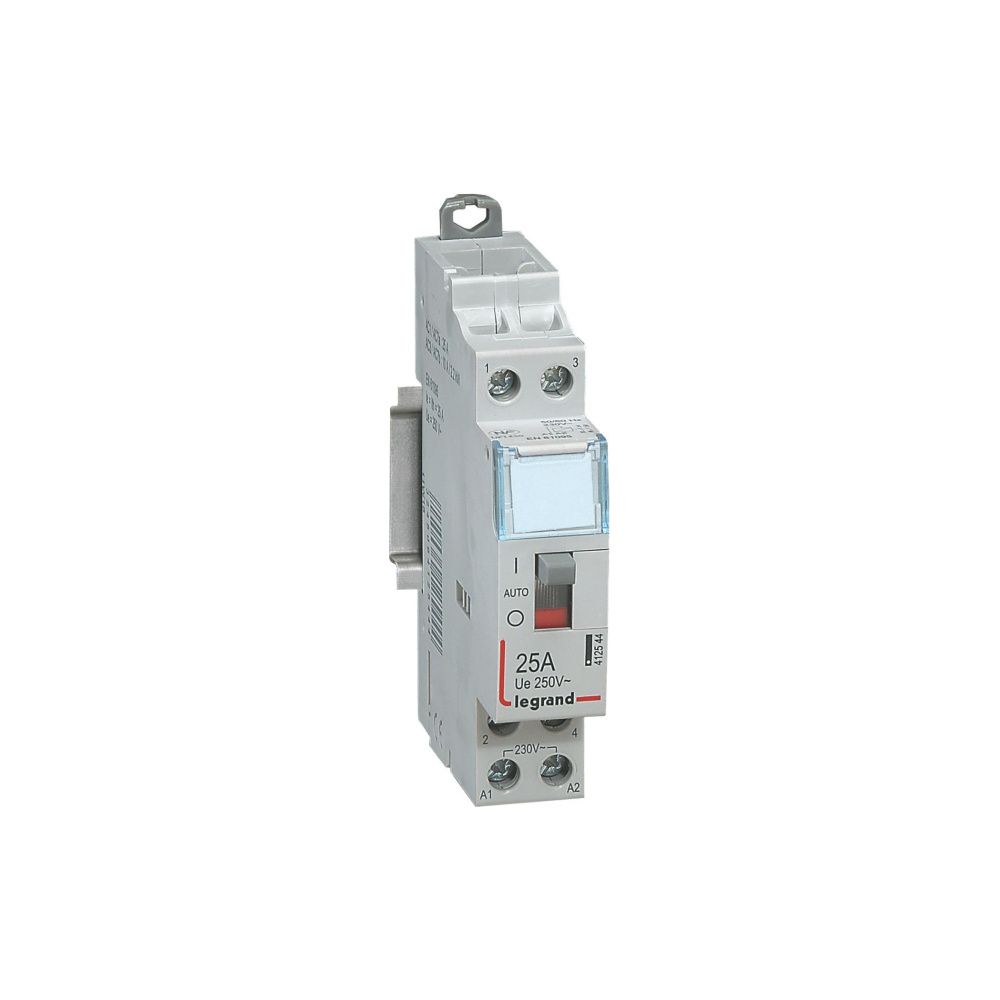

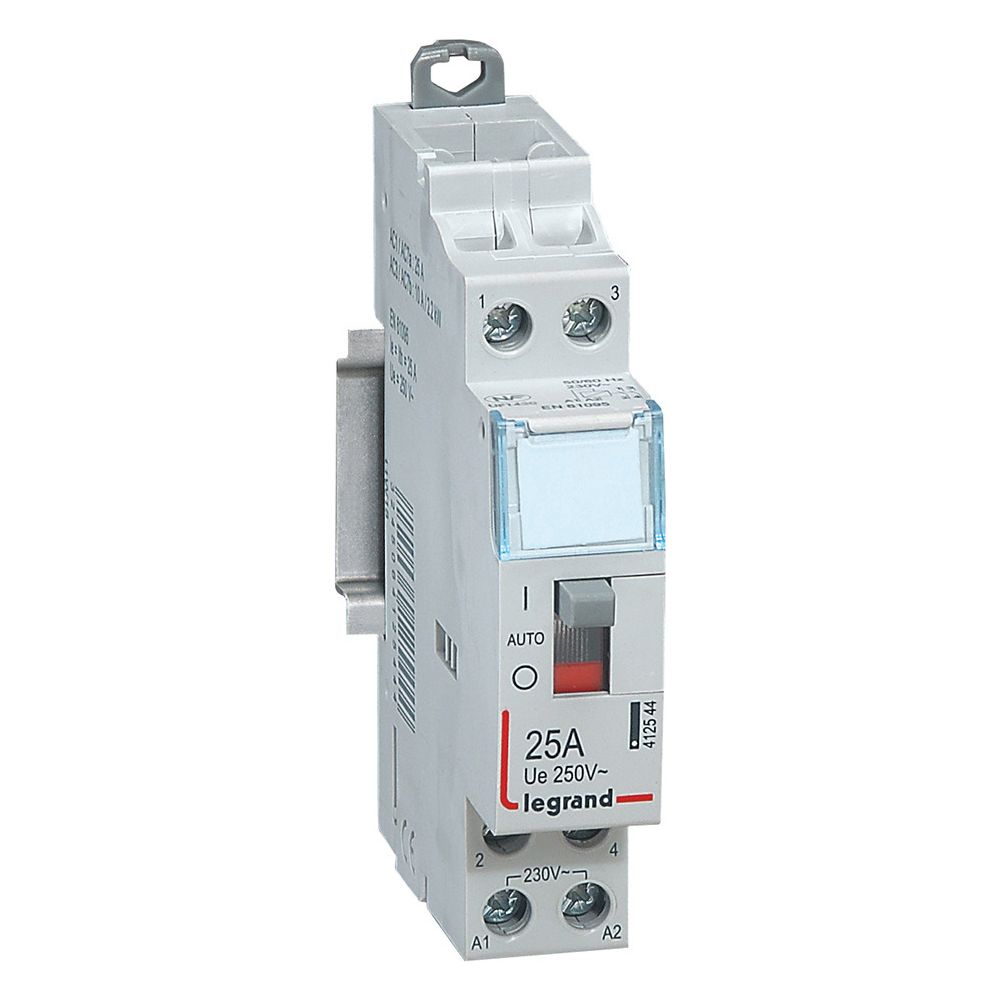

Legrand Installationsschütz CX3 412544, 230V 25A 2S, mit Handschalter, 17,8x94,9x72,6mm, Grau
Das Installationsschütz der Serie CX3 von Legrand ermöglicht das zuverlässige Schalten von Lasten wie Lampengruppen, Motoren und Heizungen. Das 2-polige Gerät ist mit zwei Schließern ausgestattet und verfügt über einen integrierten Handschalter zur manuellen Bedienung. Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf einer Hutprofilschiene.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für eine Bemessungsbetriebsspannung von 250 V und einen Bemessungsbetriebsstrom von 25 A ausgelegt. Es entspricht der Norm EN 61095 und deckt die Gebrauchskategorien AC-1, AC-7a sowie AC-3 und AC-7b ab. Zur übersichtlichen Anlagenverwaltung ist das Gehäuse mit einem Beschriftungsfenster und einer Schaltzustandsanzeige versehen. Bei Bedarf lässt sich das System durch den Anbau von Hilfsschaltern erweitern.
Robuste Bauweise
Das in Grau (RAL 7035) gehaltene Gehäuse ist halogenfrei und weist eine Schlagfestigkeit von IK04 auf. Mit einer Breite von nur einer Teilungseinheit (17,8 mm) ist das Schütz platzsparend im Verteiler unterzubringen. Der Anschluss erfolgt über Kabelklemmen, die einen Querschnittsbereich von 0,75 bis 6 mm² abdecken. Der Betrieb ist in einem Temperaturbereich von -25 bis 60 °C möglich.
Technische Daten
- Bemessungsbetriebsstrom: 25 A
- Bemessungsbetriebsspannung: 250 V
- Spulenspannung: 230 V AC
- Kontaktart: 2 Schließer
- Max. Glühlampenlast: 3000 W
- Max. Leuchtstofflampenlast: 2100 VA
- Breite: 1 Teilungseinheit
- Einbautiefe: 44 mm
- Schutzart: IP2X
- Montageart: DIN-Schiene
Dieses Installationsschütz bietet eine kompakte Lösung für anspruchsvolle Schaltaufgaben in der Elektroinstallation. Durch die Kombination aus 25 A Bemessungsbetriebsstrom, der 230 V Spulenspannung und der flexiblen manuellen Schaltmöglichkeit eignet sich das Gerät ideal für die Steuerung verschiedenster Lasten. Die robuste Ausführung und die einfache Montage auf der DIN-Schiene unterstützen eine schnelle und sichere Inbetriebnahme in professionellen Umgebungen.
Technische Daten
| Hersteller | Legrand |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Artikelnummer | LEGRAND-412544 |
| Bemessungsbetriebsspannung (Min-Max) | 250-250 |
| Bemessungsbetriebsstrom | 25 |
| Bemessungsbetätigungsspannung (Min-Max) | 195-253 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3245064125444 |
| Einbautiefe | 44 |
| Einsatztemperatur (Min-Max) | -25-60 |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,507 kg |
| Halogenfrei | Ja |
| Höhe | 94.9 |
| Kapazität der Klemme (Min-Max) | 0.75-6 mm² |
| Lagertemperatur (Min-Max) | -40-70 |
| Max Glühlampenlast | 3000 |
| Max Leuchtstofflampenlast | 2100 |
| Max Leuchtstofflampenlast (Duo-Schaltung) | 2200 |
| Max Leuchtstofflampenlast (parallel kompensiert) | 1000 |
| Montageart | DIN-Schiene |
| RAL-Nummer | 7035 |
| Schieber für Handschaltung | Ja |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP2X |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart der Betätigungsspannung | AC |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 72.6 |
| Verbindungsart | Kabel |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
