Beschreibung

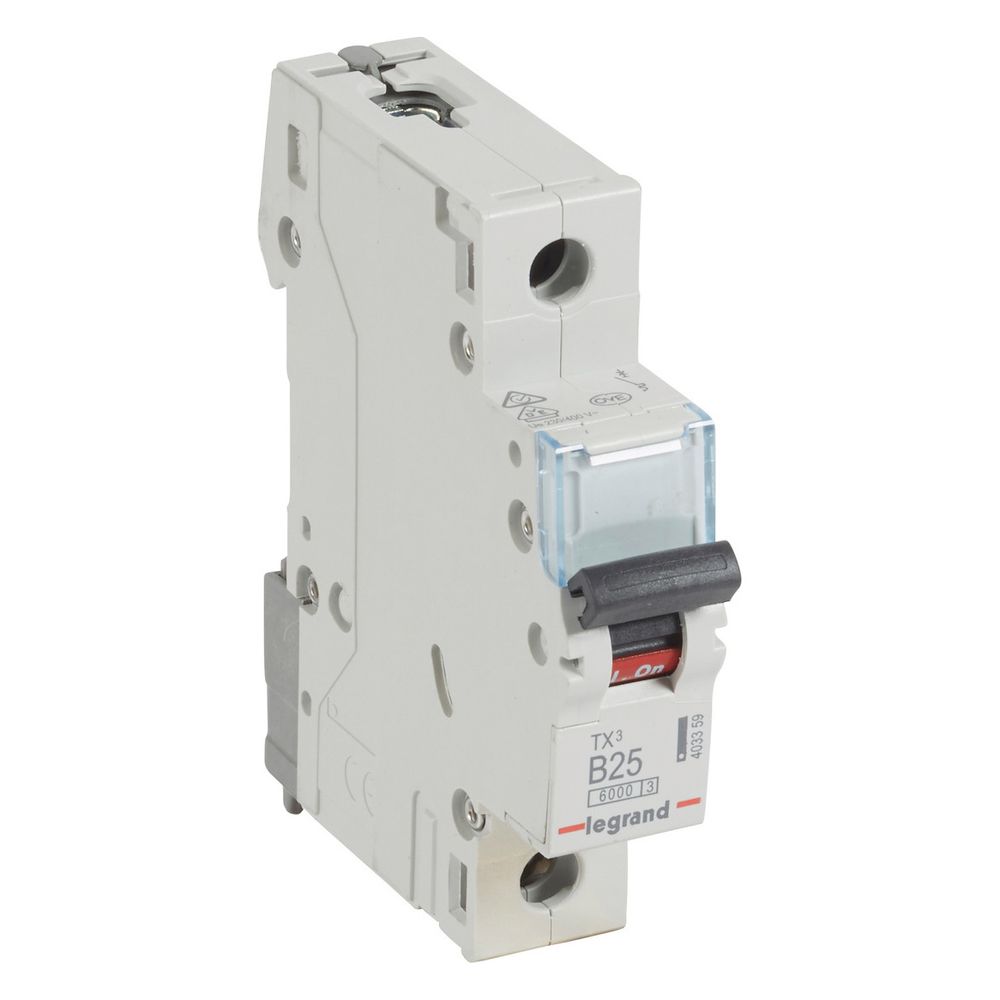

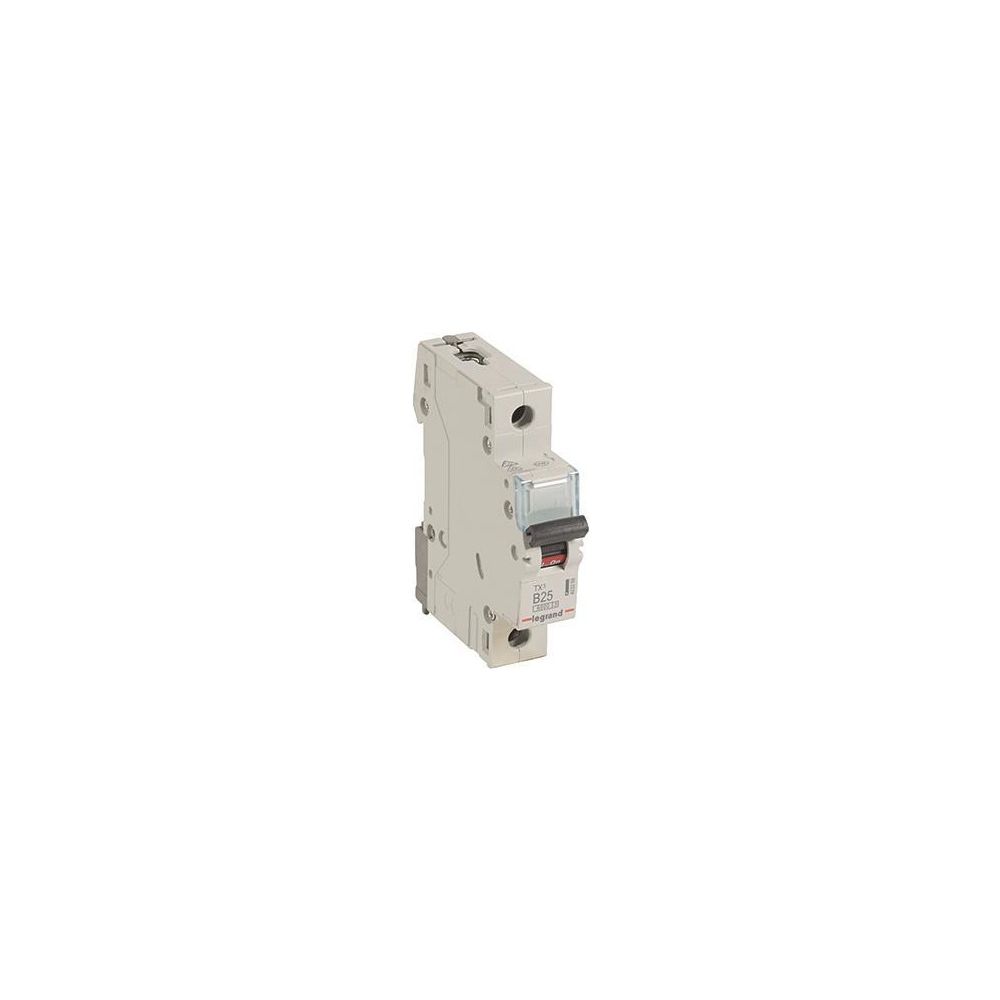

Legrand Leitungsschutzschalter TX3 B 25A, 1-polig, 6kA, 1TE, Grau, 403359
Der 1-polige Leitungsschutzschalter aus der TX3-Serie von Legrand dient dem zuverlässigen Schutz von Licht- und Steckdosenstromkreisen. Mit einer B-Charakteristik und einem Bemessungsstrom von 25 A ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert. Die Montage erfolgt effizient auf einer DIN-Hutschiene.
Zuverlässige Absicherung und Montage
Das Gerät bietet ein Bemessungsschaltvermögen von 6 kA und entspricht den gängigen Normen für den Leitungsschutz. Die Installation wird durch eine rastende Schnellbefestigung auf Hutprofilschienen erleichtert. Für eine hohe Anwendersicherheit sorgt die eindeutige Schaltstellungsanzeige in Rot oder Grün direkt am Schalthebel. Zudem ist das Gehäuse mit einem Beschriftungsfenster ausgestattet, das eine klare Kennzeichnung der Stromkreise ermöglicht.
Flexibilität bei der Installation
Die Anschlussklemmen sind als Schraubklemmen ausgeführt, die über einen Untersteckschutz verfügen, um das sichere Einführen von Leitern zu unterstützen. Die Verbindung kann wahlweise über Phasenschienen oder Kabel erfolgen, wobei die Stromversorgungsrichtung flexibel von oben oder unten wählbar ist. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine Anpassung an spezifische Anforderungen in der Elektroinstallation erlaubt.
Technische Daten
- Auslösecharakteristik: B
- Bemessungsstrom: 25 A
- Bemessungsspannung: 230/400 V
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1
- Breite in Teilungseinheiten: 1
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
Dieser Leitungsschutzschalter kombiniert eine robuste Bauweise mit hoher Funktionalität für den professionellen Einsatz. Mit seinem Bemessungsstrom von 25 A und der B-Charakteristik stellt er eine sichere Lösung für die Absicherung von Endstromkreisen dar. Die kompakte Bauform mit einer Breite von nur einer Teilungseinheit sowie die flexiblen Anschlussmöglichkeiten ermöglichen eine platzsparende und normgerechte Integration in moderne Verteilersysteme.
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403359 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 25 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970386366 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,133 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | DE78878655 |
