Beschreibung

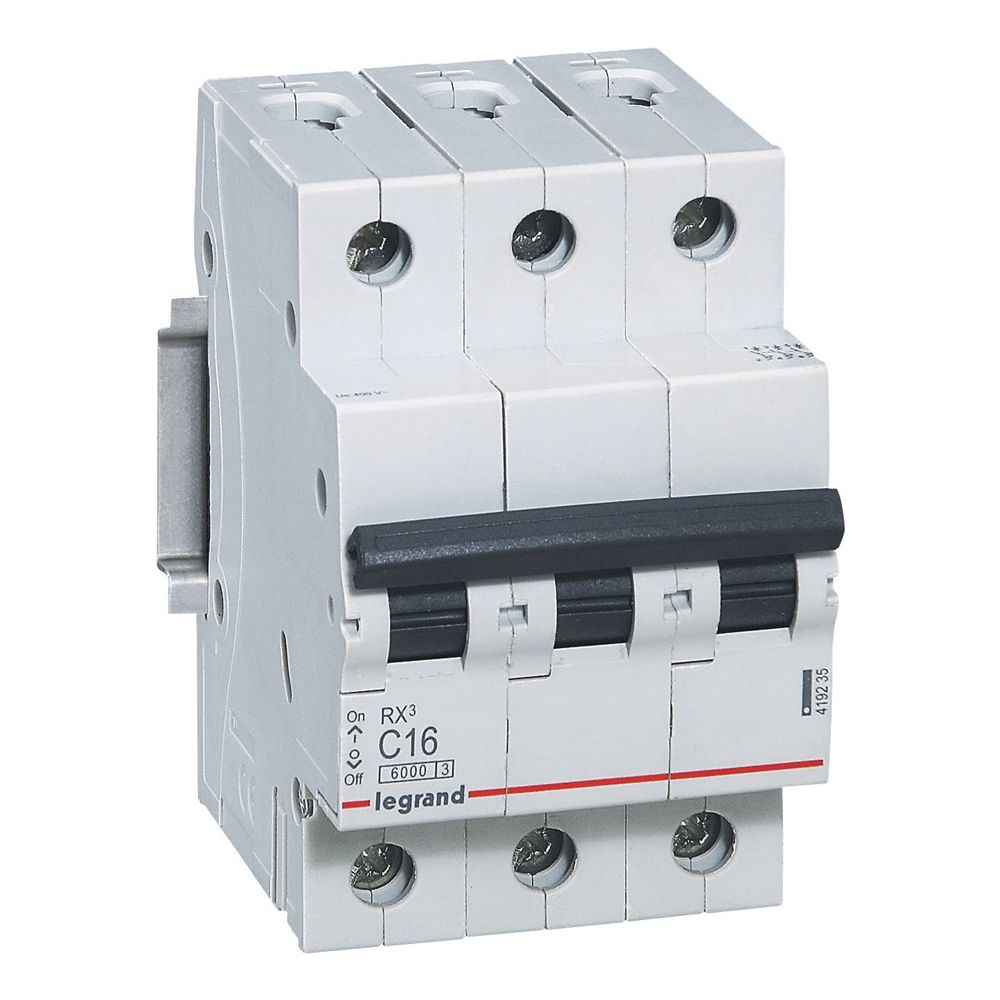

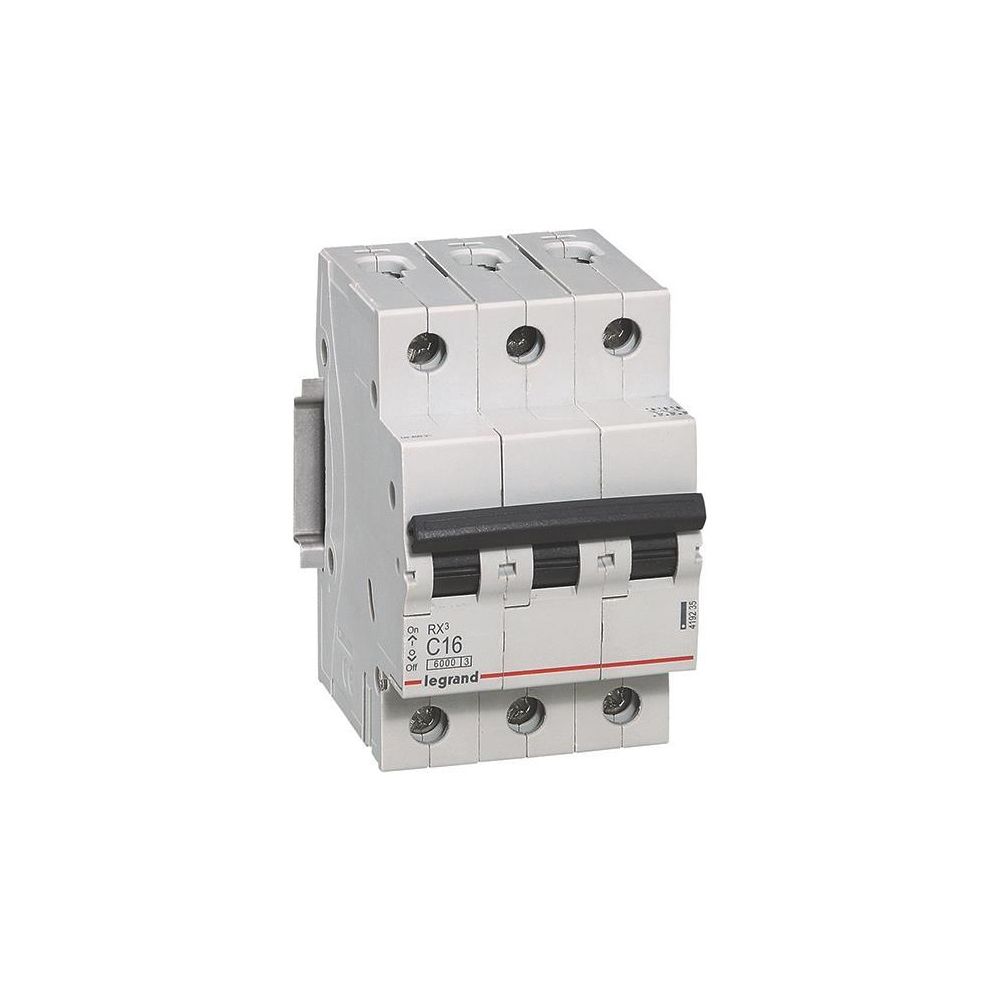

Legrand Leitungsschutzschalter RX3 C 16A, 3-polig, 6kA, 400V, 3TE, Schraubklemme, Grau, 419235
Der dreipolige Leitungsschutzschalter der Serie RX3 von Legrand bietet zuverlässigen Schutz für elektrische Anlagen mit einem Bemessungsstrom von 16 A. Dank der C-Charakteristik eignet sich das Gerät ideal für Stromkreise mit hohen Einschaltströmen, wie sie bei Motoren oder Transformatoren auftreten. Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf einer DIN-Hutschiene.
Einsatz und Montage
Das Schaltgerät ist für den Betrieb in Wechselstromnetzen mit einer Bemessungsspannung von 400 V ausgelegt. Die Energiebegrenzungsklasse 3 sorgt für eine effektive Strombegrenzung im Kurzschlussfall. Die Installation ist flexibel, da die Stromversorgung wahlweise von oben oder unten erfolgen kann. Die Anschlussklemmen sind für die Verbindung mittels Phasenschiene und Kabel ausgelegt, wobei eine klare Kennzeichnung der Klemmen die Verdrahtung unterstützt.
Sicherheit und Design
Das Gehäuse in der Farbe Grau (RAL 7035) entspricht der Schutzart IP20 und ist für den Einsatz in Verteilungen konzipiert. Mit einer Breite von drei Teilungseinheiten lässt sich der Schalter platzsparend in Standard-Verteilergehäuse integrieren. Eine integrierte Schaltstellungsanzeige informiert jederzeit über den aktuellen Betriebszustand des Schalters. Das Gerät ist robust ausgeführt und weist eine Schlagfestigkeit gemäß IK02 auf.
Dieser Leitungsschutzschalter kombiniert eine hohe Betriebssicherheit mit einer einfachen Handhabung bei der Montage auf Hutprofilschienen. Mit einem Bemessungsschaltvermögen von 6 kA bei 400 V und der bewährten C-Auslösecharakteristik stellt er eine solide Lösung für anspruchsvolle Anwendungen dar, bei denen hohe Anlaufströme sicher beherrscht werden müssen. Die kompakte Bauweise mit 3 Teilungseinheiten ermöglicht eine effiziente Nutzung des Platzes in der Elektroverteilung.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: C
- Polzahl: 3
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen: 6 kA
- Breite in Teilungseinheiten: 3
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-419235 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Ja |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970368096 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,525 kg |
| Halogenfrei | Nein |
| Höhe | 88.5 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 360-440 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Nein |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| WEEE-Nr. | 78878655 |
