Beschreibung

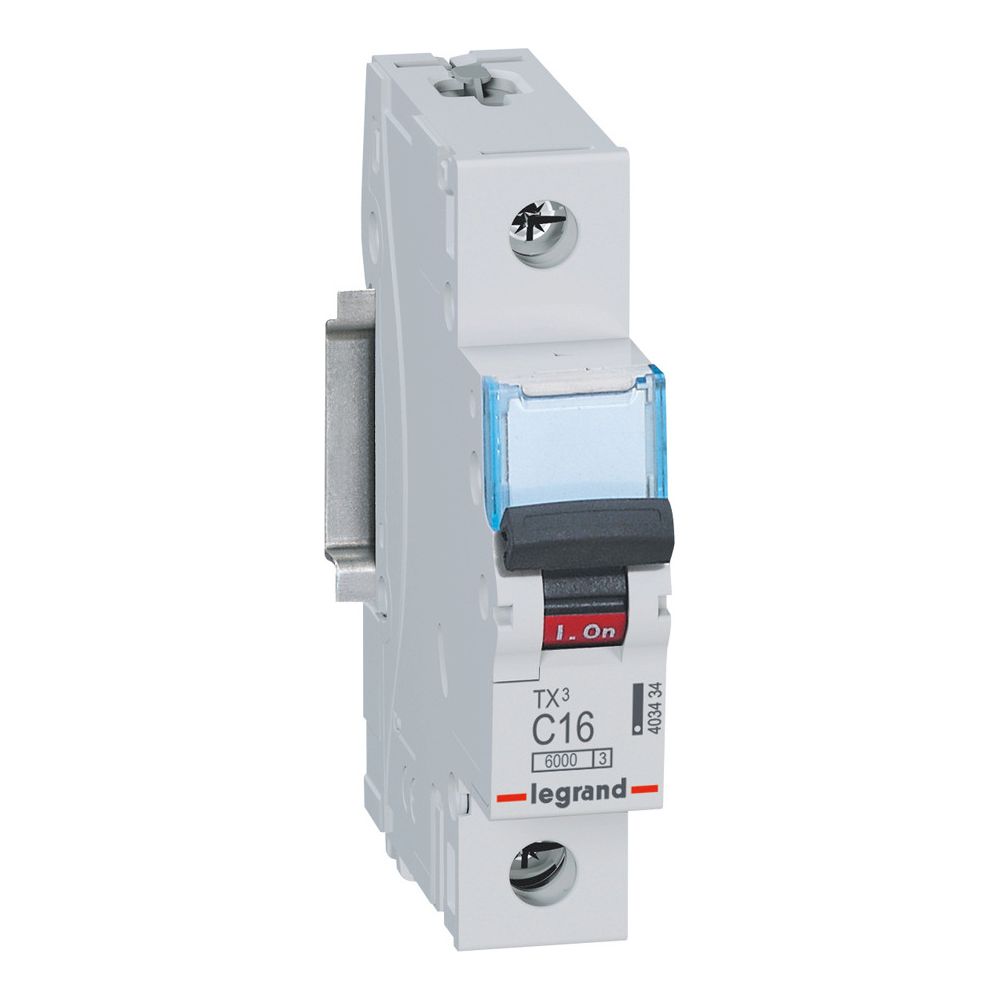

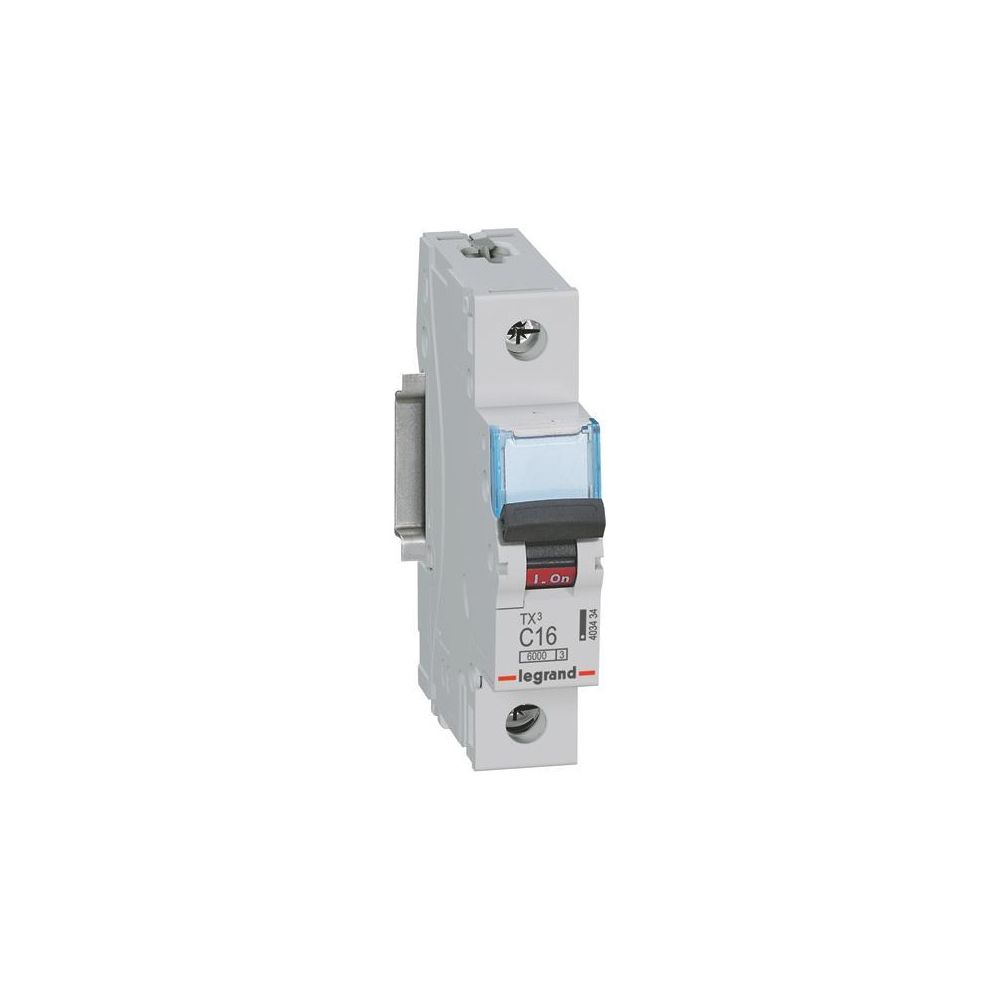

Legrand Leitungsschutzschalter TX3 C 16A, 1-polig, 6kA, 1TE, 88x17,8x77,8mm, Grau, 403434
Der 1-polige Leitungsschutzschalter der Serie TX3 von Legrand bietet zuverlässigen Leitungsschutz für elektrische Anlagen. Mit seiner C-Charakteristik ist das Gerät speziell für Stromkreise mit hohen Einschaltströmen ausgelegt, wie sie bei Motoren oder Transformatoren auftreten. Das kompakte Modul beansprucht lediglich eine Teilungseinheit und lässt sich effizient auf einer DIN-Hutschiene montieren.
Sicherheit und Anwenderfreundlichkeit
Das Gerät verfügt über ein Bemessungsschaltvermögen von 6 kA und entspricht den gängigen Normen für den Leitungsschutz. Eine klare Schaltstellungsanzeige in Rot oder Grün am Schalthebel ermöglicht eine schnelle Kontrolle. Das integrierte Beschriftungsfenster unterstützt eine übersichtliche Kennzeichnung der Stromkreise. Für eine sichere Installation sind die Schraubklemmen als Fahrstuhlklemmen mit Untersteckschutz ausgeführt, was ein präzises Einführen der Leiter sicherstellt.
Flexible Installation
Die Stromversorgungsrichtung ist wahlweise von oben oder unten möglich, was die Verdrahtung in Verteilungen vereinfacht. Das System ist zudem für den Anbau von Hilfsgeräten vorbereitet, um den Funktionsumfang bei Bedarf zu erweitern. Die halogenfreie Ausführung und die robuste Bauweise gewährleisten eine hohe Betriebssicherheit in modernen Schaltanlagen.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: C
- Bemessungsschaltvermögen: 6 kA
- Polzahl: 1
- Bemessungsspannung: 230/400 V
- Breite: 1 Teilungseinheit
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
Dieser Leitungsschutzschalter kombiniert robuste Technik mit anwenderfreundlichen Details für eine sichere Elektroinstallation. Mit seiner C-Charakteristik und einem Bemessungsstrom von 16 A bietet er eine präzise Absicherung bei einem Schaltvermögen von 6 kA. Die flexible Anschlussmöglichkeit und die Erweiterbarkeit durch Hilfsgeräte machen ihn zu einer vielseitigen Komponente für professionelle Verteilerinstallationen.
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | LEGRAND-403434 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 16 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 17.8 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3414970388285 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 1,09 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 1 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
