Beschreibung

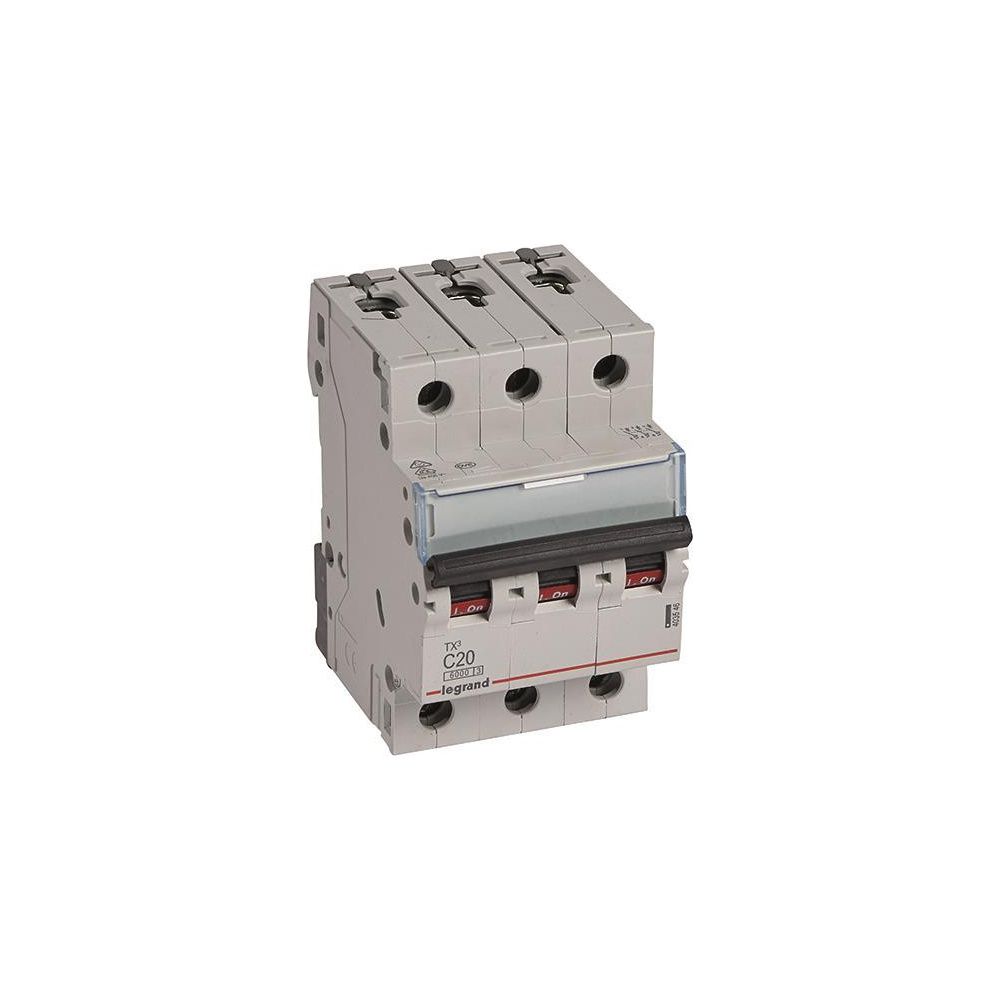

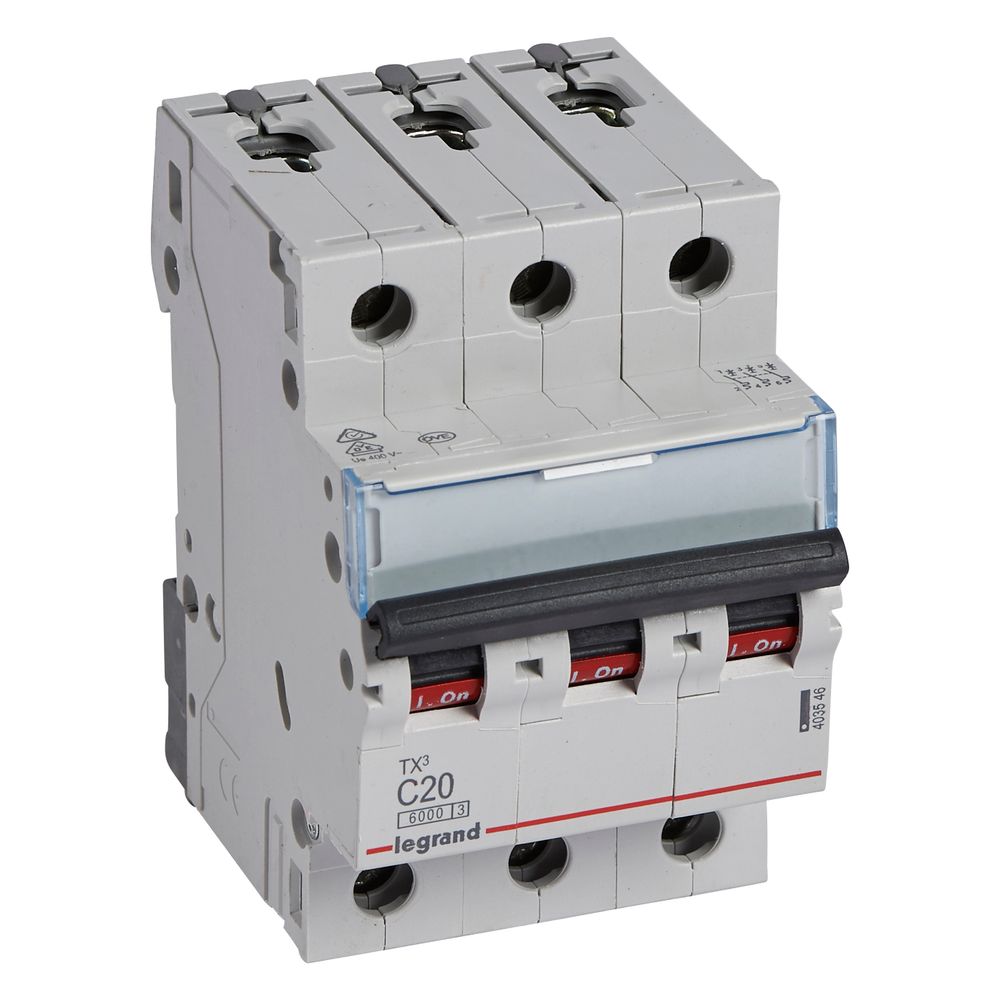

Legrand Leitungsschutzschalter TX3 C 20A, 3-polig, 6kA, 400V, 3TE, Grau, 403546
Der 3-polige Leitungsschutzschalter der Serie TX3 von Legrand bietet zuverlässigen Schutz für elektrische Anlagen. Mit einer C-Charakteristik und einem Bemessungsstrom von 20 A ist das Gerät speziell für Anwendungen mit hohen Einschaltströmen wie Motoren oder Transformatoren ausgelegt. Die Montage erfolgt effizient auf einer DIN-Hutschiene.
Zuverlässige Absicherung und Montage
Das Schaltgerät verfügt über ein Bemessungsschaltvermögen von 6 kA bei 400 V und entspricht der Energiebegrenzungsklasse 3. Für eine hohe Anwendersicherheit sorgt die eindeutige Schaltstellungsanzeige in Rot oder Grün direkt am Hebel. Die Installation wird durch eine rastende Schnellbefestigung auf Hutprofilschienen sowie die flexible Anschlussmöglichkeit mittels Phasenschiene oder Kabel erleichtert. Zudem ist der Anbau von Hilfsgeräten möglich, um den Funktionsumfang bei Bedarf zu erweitern.
Komfort und Sicherheit im Betrieb
Das Gehäuse in der Farbe Grau (RAL 7035) ist halogenfrei und mit einem praktischen Beschriftungsfenster zur klaren Kennzeichnung ausgestattet. Der Untersteckschutz gewährleistet ein sicheres Einführen der Leiter in die Schraubklemmen. Mit einer Breite von 3 Teilungseinheiten fügt sich der Schalter kompakt in gängige Verteilersysteme ein und bietet eine robuste Lösung für den professionellen Leitungsschutz.
Technische Daten
- Bemessungsstrom: 20 A
- Auslösecharakteristik: C
- Polzahl: 3
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 400 V
- Breite in Teilungseinheiten: 3
- Montageart: DIN-Schiene
- Anschlussart: Schraubklemme
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
Dieser Leitungsschutzschalter kombiniert eine hohe Schaltleistung von 6 kA mit einer präzisen C-Charakteristik für anspruchsvolle Lasten. Durch die einfache Montage auf DIN-Schienen, die integrierte Schaltstellungsanzeige und die Möglichkeit zur Erweiterung durch Hilfsgeräte stellt das 20 A Modell eine zuverlässige Komponente für die moderne Elektroinstallation dar.
Technische Daten
| Hersteller | Legrand |
| Anschlussart | Schraubklemme |
| Anzahl der abgesicherten Pole | 3 |
| Artikelnummer | LEGRAND-403546 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 20 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 53.1 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3414970389558 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Frequenz (Min-Max) | 50-60 |
| Gewicht | 0,336 kg |
| Halogenfrei | Ja |
| Höhe | 88 |
| Lagertemperatur (Min-Max) | -40-70 |
| Mitschaltender Neutralleiter | Nein |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 240-415 |
| Polzahl (gesamt) | 3 |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK02 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Unterputzmontage | Ja |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 78878655 |
