Beschreibung

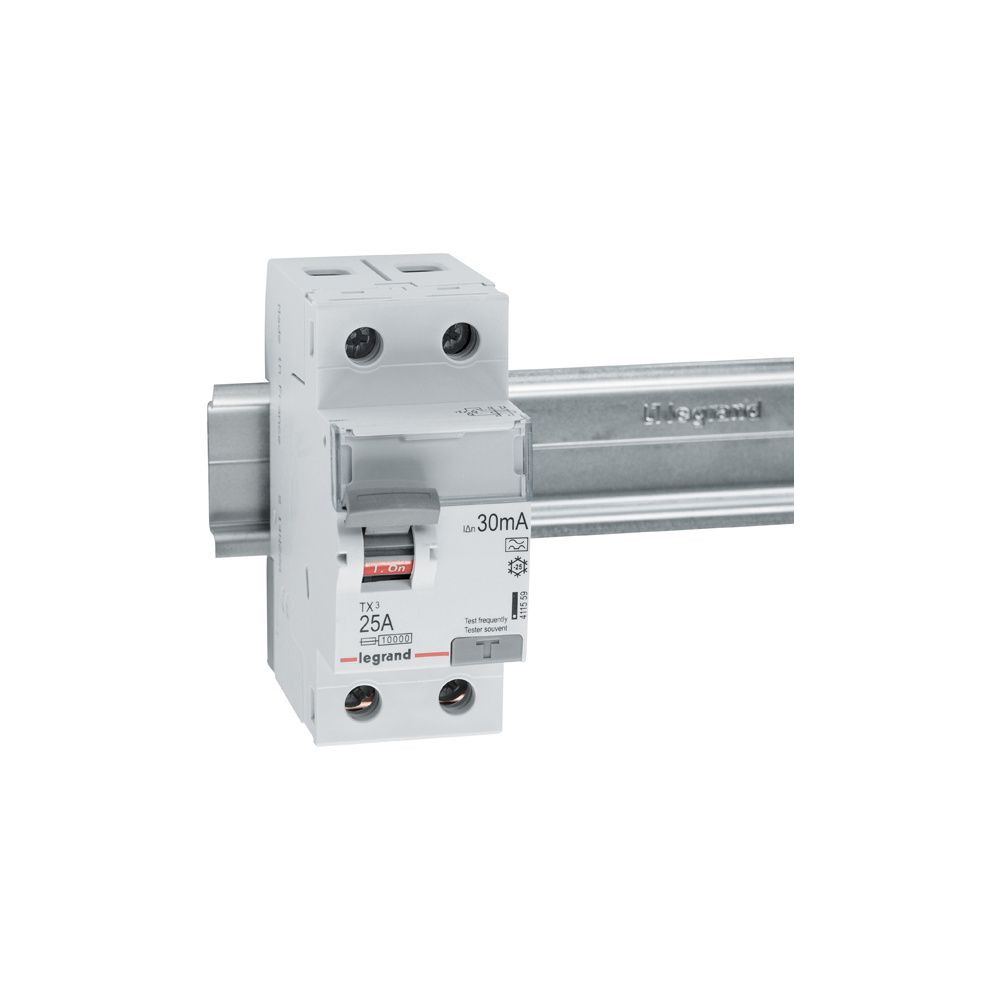

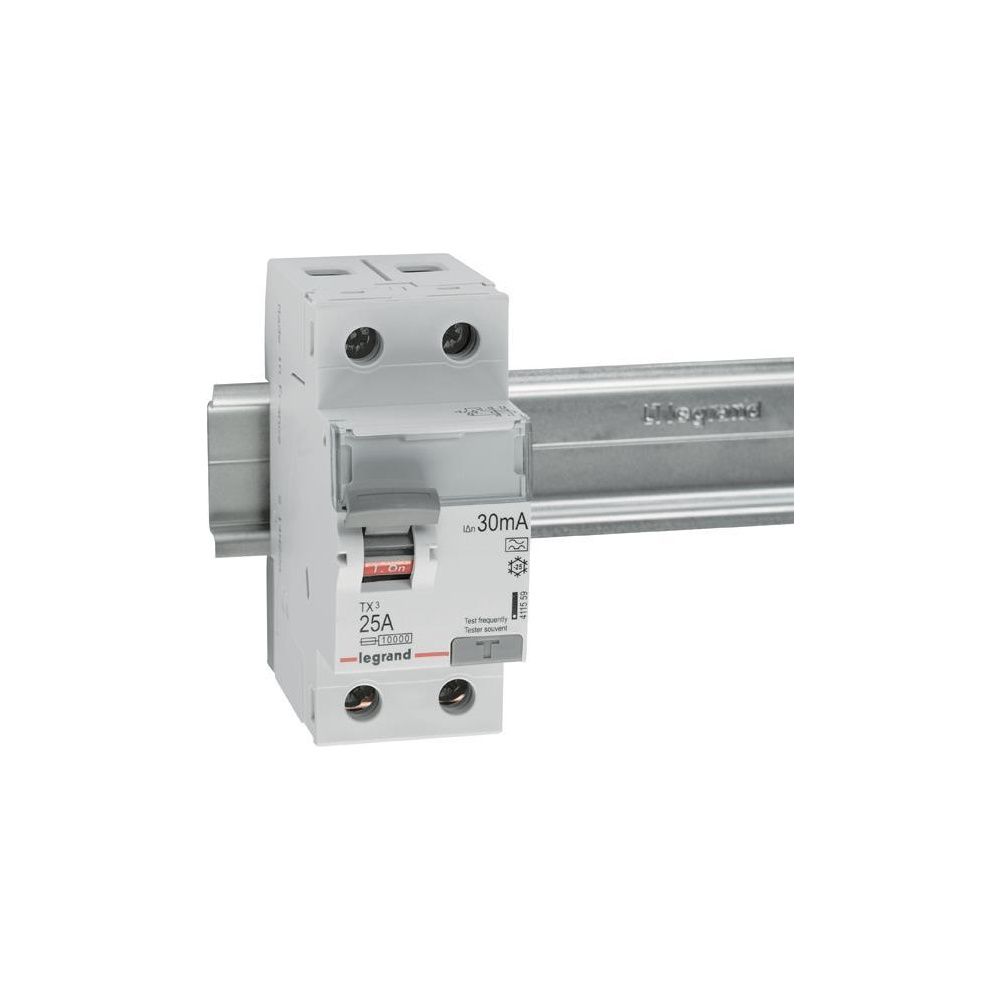

Legrand Fehlerstromschutzschalter TX3, 25A, 2-polig, 30mA, Typ A, 230V, 2TE, Grau
Der 2-polige Fehlerstromschutzschalter aus der TX3-Serie von Legrand bietet zuverlässigen Schutz vor Wechsel- und pulsierenden Gleichfehlerströmen. Mit einem Bemessungsstrom von 25 A und einem Bemessungsfehlerstrom von 30 mA ist das Gerät für den Einsatz in elektrischen Anlagen konzipiert, die eine unverzögerte Auslösung erfordern. Die Montage erfolgt effizient auf einer DIN-Schiene.
Anlagensicherheit und Anschluss
Das Schutzgerät zeichnet sich durch eine Kurzschlussfestigkeit von 10 kA bei geeigneter Vorsicherung aus. Die Schraubklemme ermöglicht eine flexible Verbindungsart mittels Phasenschiene oder Kabel, wobei die Stromversorgungsrichtung wahlweise von oben oder unten erfolgen kann. Eine klare Schaltstellungsanzeige in Rot und Grün am Schalthebel sowie ein integriertes Beschriftungsfenster unterstützen die übersichtliche Bedienung im Verteilerkasten.
Erweiterbarkeit und Bauweise
Für erweiterte Anforderungen ist der Anbau von bis zu drei Hilfsgeräten möglich, die den Schaltzustand bei Hand- oder Fehlerauslösung signalisieren. Das Gehäuse ist halogenfrei ausgeführt und verfügt über eine Verriegelungsvorrichtung. Dank der kompakten Bauweise mit einer Breite von zwei Teilungseinheiten lässt sich der Schutzschalter platzsparend in Standardverteilungen integrieren.
Dieser Fehlerstromschutzschalter sorgt für eine sichere Absicherung elektrischer Stromkreise bei einer Bemessungsspannung von 230 V und einer Frequenz von 50 Hz. Mit einer Stoßstromfestigkeit von 0,25 kA und einem Betriebstemperaturbereich von -25 °C bis 60 °C ist das Gerät robust für den professionellen Einsatz ausgelegt. Die Kombination aus einfacher Montage auf der DIN-Schiene und der Erweiterbarkeit durch Hilfskomponenten macht ihn zu einer flexiblen Lösung für moderne Elektroinstallationen.
Technische Daten
- Bemessungsstrom: 25 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 230 V
- Polzahl: 2
- Fehlerstrom-Typ: A
- Kurzschlussfestigkeit: 10 kA
- Breite in Teilungseinheiten: 2
- Montageart: DIN-Schiene
- Schutzart: IP20
- Anschlussart: Schraubklemme
Technische Daten
| Hersteller | Legrand |
| Anschließbarer Leiterquerschnitt eindrähtig (Min-Max) | 0.75-50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max) | 0.75-35 mm² |
| Anschlussart | Schraubklemme |
| Artikelnummer | LEGRAND-411559 |
| Bemessungsfehlerstrom | 0.03 |
| Bemessungsisolationsspannung Ui | 250 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 25 |
| Bezeichnungsangabe der Anschlussklemmen | Nein |
| Breite | 35.6 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3414970352729 |
| Einbautiefe | 44 |
| Explosionsgeschützt | Nein |
| Farbe | Grau |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,197 kg |
| Halogenfrei | Ja |
| Höhe | 88.9 |
| Kurzschlussfestigkeit (Icw) | 10 |
| Kurzzeitverzögerter Typ | Nein |
| Lagertemperatur (Min-Max) | -40-70 |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Nennspannung (Min-Max) | 180-250 |
| Polzahl | 2 |
| RAL-Nummer (ähnlich) | 7035 |
| Schlagfestigkeit | IK04 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 |
| Stress-Test Konform (1000V) | Ja |
| Stromversorgungsrichtung | Von oben oder unten |
| Textfeld/Beschriftungsfläche | Ja |
| Tiefe | 77.8 |
| Umgebungstemperatur während des Betriebs (Min-Max) | -25-60 |
| Verbindungsart | Phasenschiene und Kabel |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | DE78878655 |
